专利号: 201610596981X
申请人: 青岛科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 控制;调节
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种基于DSP技术的家庭现代化舒适设备组合控制方法,其特征在于在基于DSP技术的家庭现代化舒适设备组合系统中实现,包括以下步骤:

(1)将四台微型投影仪,分散布置在房间的墙壁上,每两台相对放置在所在墙壁的中点,相邻的两两镜头间连线的夹角角度范围为80-90度,两台无线音箱布置在主卧室的同一侧的两个墙角,两者中心线的夹角角度为90度,手机或生活记录仪布置在卧室床头柜上,打开微型投影仪,无线音箱,将系统各部件接入电源,用户通过手机将所喜欢的图片,音乐,平常作息安排铃声等传输并储存在存储器中,系统开始工作后,用户通过手机或控制面板选择所喜欢的画面、音乐、视频等文件,通过网络或数据线向主处理器发送信号;

(2)主处理器接收到命令后,通过MINI-PCI无线网卡发出WIFI信号传递给微型投影仪;

(3)微型投影仪的无线网卡收到信号,投影画面,其中的自动调焦装置上的感应器感应投影距离并发送到主处理器,主处理器发出信号改变焦距,投影同时触动声音控制电路,主处理器的蓝牙适配器发出信号,利用信号放大器放大信号实现远距离传输,无线音箱的无线接收器接受信号,音箱播放音乐;

(4)手机每次输入存储的视频,音频,图像等数据触动主处理器内设定的拓扑和遗传优化算法控制程序对其进行分析整合优化,并对手机进行信息反馈,按动手机相关按钮,利用网络自动浏览或下载相关文件,传输到主处理器内,主处理器可根据用户的偏好程度自动命令微型投影仪和无线音箱自动播放所偏好的音视频文件,同时主处理器里的时钟回路模块中的记忆存储单元将时间点记忆并储存,主处理器分析整合出用户看电影时的一个时间段,储存在记忆存储单元,下一次这个时间也会播放同样这种类型的音视频,当观看时间过长时,主处理器会利用投影仪发出提醒信号,用户可设置一个时间段选择观看视频等,利用一个时钟回路,到时主处理器会提醒用户是否进行观影;

(5)红外线传感器不断检测用户的状态,并将状态信息传送到主处理器,当检测到用户睡着时,主处理器记录下睡眠时间并储存到记忆存储单元,经过几天时间记录睡眠时间点,主处理器分析整合出用户睡眠的一个时间段,判断处理单元会对用户状态进行判断是否需要控制音箱播放提醒音乐,用户可以选择是否需要,若需要程序会自动进行,到了睡眠时间主处理器控制红外线传感器工作,红外线传感器检测不到用户会传递给主处理器,主处理器控制音箱发声,检测到用户主处理器根据传感器传递的信号判断是否睡着,若睡着程序停止,则不控制音箱发声,从而实现对作息时间的控制;

(6)将温湿度标准值输入主处理器中,打开房间里的温湿度,温度检测器和湿度检测器检测房间的温度、湿度,利用传感器将数值传递给主处理器,主处理器把家庭环境中监测到的环境数据温度、湿度和相关的参数设置传输给协处理器,根据协处理器所预测的舒适度指标值执行控制策略,发出命令使温控仪和湿度控制器工作,并且各参数和舒适度指标预测值存储于控制器数据库中,在显示屏可读取各房间的温湿度数据,用户主观参数和房间的舒适度评价预测值;

(7)将空气质量的标准值输入主处理器中,打开房间里的空气净化系统,主处理器把家庭环相关的空气质量参数设置传输给协处理器,根据协处理器所预测的舒适度指标值执行控制策略,发出命令使空气净化系统工作,并且各参数和舒适度指标预测值存储于控制器数据库中,在显示屏可读取各房间的空气质量,用户主观参数和房间的舒适度评价预测值,空气状况记录仪不断记录房间里的空气情况,通过传感器传递到主处理器,主处理器发出指令,空气净化器对进入房间的空气不断的进行净化,协处理器将空气状况与最佳值进行比较,检测到空气达不到健康标准时,报警装置发出报警信号,提醒用户,用户根据情况调整温湿度和空气质量标准值;

(8)将自己所需要检查的内容输入人体健康指标检测仪中,进行检查,检测仪会自动工作,一段时间后会出现所测值;

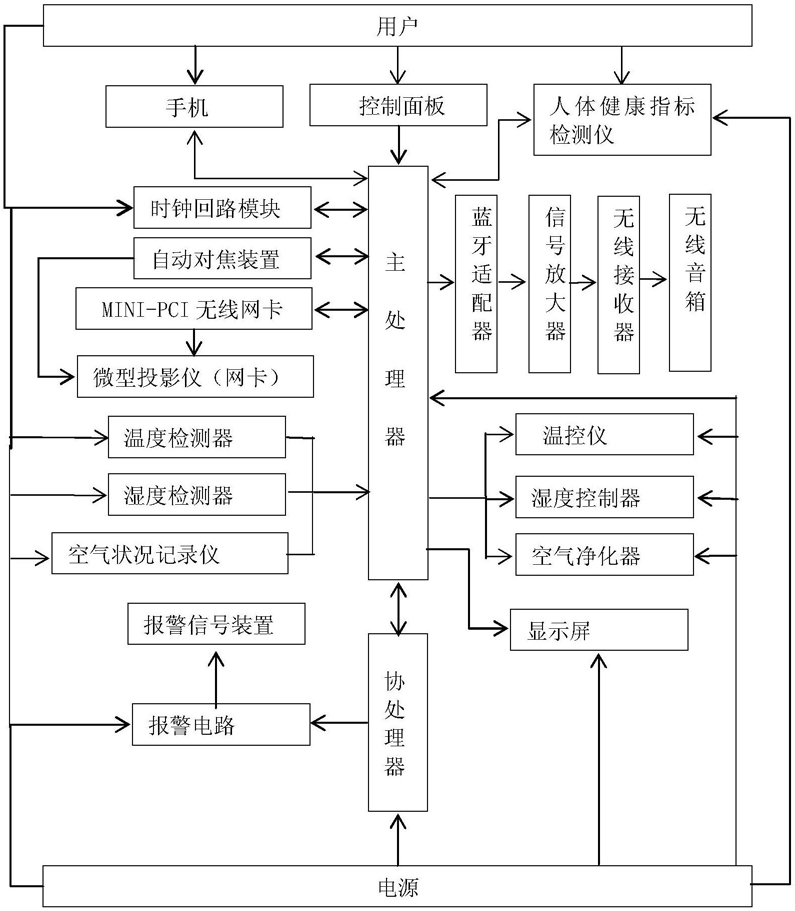

所述基于DSP技术的家庭现代化舒适设备组合系统包括电源、主处理器、协处理器、生活记录仪、时钟回路模块、温湿度及空气净化系统、微型投影仪、无线音箱、人体健康指标检测仪和显示器,主处理器分别与手机、生活记录仪、协处理器、时钟回路模块、人体健康指标检测仪、微型投影仪、温湿度及空气净化系统、控制面板无线或电连接,电源为上述部件直接或间接供电,所述微型投影仪上设有自动调焦装置和无线网卡,无线音箱具有无线接收器,所述主处理器带有蓝牙适配器和MINI-PCI无线网卡,自动调焦装置能够根据投影图像位置自动调焦,无线网卡可以接收主处理器发出的信号,蓝牙适配器能够发射相应的信号,无线音箱上具有无线接收器,可接收信号,从而使无线音箱运作,时钟回路模块包括红外线传感器,主处理器内设定基于时钟回路控制的拓扑和遗传优化算法控制程序,可对手机每次输入存储的视频,音频,图像,作息时间等数据进行分析整合优化,并对手机进行信息反馈,人体健康指标检测仪包括相关传感器、数据采集器、主处理器、显示器,温湿度及空气净化系统包括带传感器的温度检测器、湿度检测器、空气状况记录仪、显示屏,分别与主处理器入口端口电连接,主处理器出口端与温控仪、湿度控制器、空气净化器、显示屏电连接,所述协处理器外接报警电路,报警电路接电源。
