专利号: 2016106054485
申请人: 广西大学
专利类型:发明专利
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

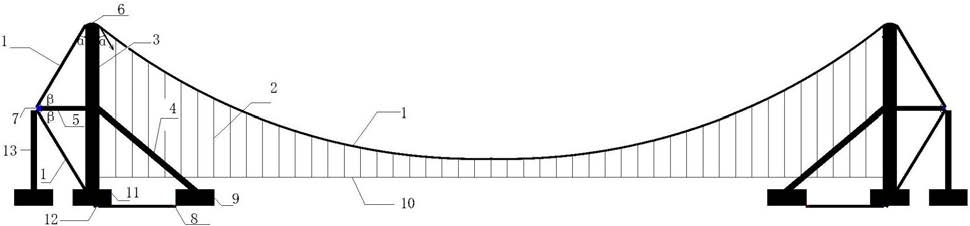

1. 一种内地锚悬索桥,其特征在于:主要由主缆(1)、吊索(2)、索塔(3)、斜柱(4)、水平杆(5)和主梁(10)组成;所述的吊索(2)均匀布置在主缆(1)和主梁(10)之间;所述的索塔(3)设在主梁(10)的两端;所述的斜柱(4)和水平杆(5)分别设置在索塔(3)的两侧,并且有一个共同的端点,即斜柱(4)的端部和水平杆(5)处于同一水平线上,端点设在索塔(3)的中点; 在水平杆(5)的端部设有转向块Ⅰ(7);在索塔(3)的顶部设有索鞍(6),索塔(3)的底部浇筑有基础Ⅱ(11)并且设有转向块Ⅱ(12);在斜柱(4)的底部浇筑基础Ⅰ(9);所述的主缆(1)的端部依次绕过索塔(3)顶部的索鞍(6)、水平杆(5)端部的转向块Ⅰ(7)、索塔(3)底部的转向块Ⅱ(12)固定安装在基础Ⅰ(9)上。

2.根据权利要求1所述的内地锚悬索桥,其特征在于:所述的主缆(1)的端部绕至基础Ⅰ(9)处设有散索鞍(8)。

3.根据权利要求1所述的内地锚悬索桥,其特征在于:所述的索塔(3)顶部左右两端主缆(1)与索塔(3)所成内夹角α相等且小于180°。

4.根据权利要求1所述的内地锚悬索桥,其特征在于:所述的水平杆(5)上下两端主缆(1)与水平杆(5)所形成的内夹角β相等且小于180°。

5.根据权利要求1所述的内地锚悬索桥,其特征在于:所述的斜柱(4)和水平杆(5)均采用钢结构格构柱形式或者钢箱或者混凝土箱型做成。

6.根据权利要求1所述的内地锚悬索桥,其特征在于:在水平杆(5)的端部设有辅助墩(13)。
