专利号: 201610606555X
申请人: 浙江工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

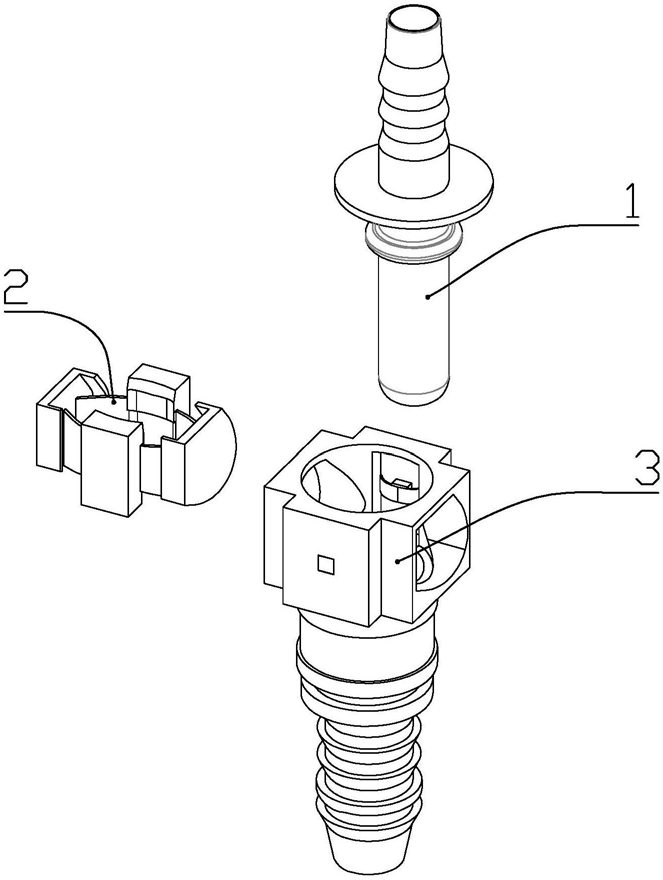

1.一种快速接头,包括阳接头和锁扣,其特征在于:所述接头还包括阴接头;

所述阳接头为上下贯通的中空结构,所述阳接头包括连接管、第一软管连接部、外挡圈和内卡圈,所述连接管的上端设有所述第一软管连接部,所述外挡圈套装在所述连接管的中上部,所述内卡圈位于外挡圈的下方套装在所述连接管的中部;所述外挡圈的外径大于所述内卡圈的外径;

所述锁扣包括按压部、卡接部和连接条,所述按压部包括左按压部和右按压部,所述左按压部与右按压部左右对称布置,所述卡接部包括前卡接部和后卡接部,所述前卡接部与所述后卡接部前后对称布置,所述左按压部与后卡接部之间、所述后卡接部与所述右按压部之间、所述右按压部与所述前卡接部之间、所述前卡接部与所述左按压部之间均通过连接条连接并形成环形;所述卡接部的内侧中部设有台阶,所述台阶为“7”型;

所述阴接头为上下贯通的中空结构,所述阴接头包括开口结构和第二软管连接部,所述开口结构位于所述第二软管连接部的上方,所述开口结构的中部设有上下贯通的圆形开口,所述开口结构的左右两侧分别设有左右贯通的锁扣安装口,所述锁扣安装口的形状与所述按压部的形状相同,所述开口结构的前后两侧上分别设有槽口朝向圆形开口的矩形槽,所述矩形槽与所述圆形开口、锁扣安装口均连通,所述矩形槽内设有向圆形开口方向凸出的弧形条,所述弧形条横向布置,所述弧形条在凹面一侧设有方形凸起,所述矩形槽的外壁上开有与用以方形凸起穿过的方形开口,所述方形开口与所述圆形开口连通;

所述锁扣的左按压部位于所述开口结构的左侧的锁扣安装口内,所述锁扣的右按压部位于所述开口结构的右侧的锁扣安装口内,所述卡接部位于所述圆形开口内,所述前卡接部的前侧与所述开口结构的前侧的矩形槽内的弧形条相抵触,所述后卡接部的后侧与所述开口结构的后侧的矩形槽内的弧形条相抵触;所述阳接头的连接管自上而下穿过锁扣伸入所述第二软管连接部的上端,所述内卡圈与所述台阶卡接,所述方形凸起伸入方形开口并其外端面与所述矩形槽的底部外壁齐平,所述外挡圈位于所述开口结构的上方并与开口结构贴合;所述内卡圈的外圆半径与内圆半径之差大于等于“7”型台阶上端的台阶面的前后宽度。

2.根据权利要求1所述的一种快速接头,其特征在于:所述卡接部的内侧上部设有斜面,所述斜面与水平线之间的夹角为锐角,所述斜面的下端与所述台阶的上端过渡连接。

3.根据权利要求1或2所述的一种快速接头,其特征在于:所述连接管的下端设有缩口。

4.根据权利要求1或2所述的一种快速接头,其特征在于:所述第一软管连接部上设有三个以上的环形防滑凸起。

5.根据权利要求1或2所述的一种快速接头,其特征在于:所述第二软管连接部上设有三个以上的环形防滑凸起。

6.根据权利要求1或2所述的一种快速接头,其特征在于:所述内卡圈的外圆半径与内圆半径之差分别与“7”型台阶上端的台阶面的前后宽度、方形凸起的前后宽度相同。

7.根据权利要求1或2所述的一种快速接头,其特征在于:所述阳接头、锁扣和阴接头为一体成型。

8.根据权利要求1或2所述的一种快速接头,其特征在于:所述方形凸起上设有醒目标识。
