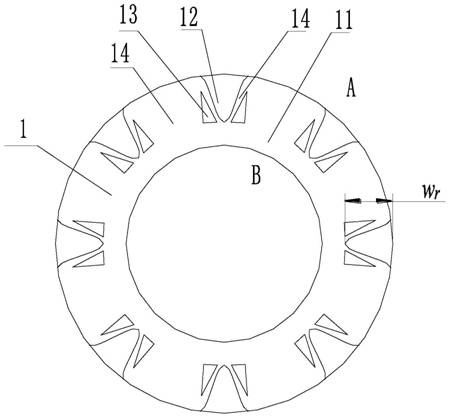

1.一种余弦曲线型机械密封端面结构，包括机械密封的动环和静环，所述动环以及所述的静环的密封端面外端作为高压侧即上游，密封端面内端作为低压侧即下游，其特征在于：所述的密封端面低压侧设有光滑且连续的环形密封坝；所述的密封端面高压侧设有多个周期性分布曲线槽，所述的曲线槽沿相应的密封端面周向排布成以密封端面中心为圆心的环形，曲线槽的侧面槽线为半个周期的余弦曲线，并且余弦曲线的对称轴沿密封端面径向分布，余弦曲线的开口位于密封端面的上游，余弦曲线的顶点位于环形密封坝的上游，并且每个曲线槽的两侧都配有对称分布的微槽；所述的密封端面位于环形密封坝上游曲线槽之间未开槽区域设有用于限流和静密封的密封堰。

2.如权利要求1所述的一种余弦曲线型机械密封端面结构，其特征在于：所述的曲线槽为等深型槽或是沿径向呈阶梯收敛的收敛型槽或是沿径向渐变收敛的收敛型槽，或是从余弦曲线向其对称中心线渐变收敛的收敛型槽。

3.如权利要求2所述的一种余弦曲线型机械密封端面结构，其特征在于：曲线槽的周期数为：6 20。

~

4.如权利要求3所述的一种余弦曲线型机械密封端面结构，其特征在于：所述曲线槽的槽深范围为：1 30μm。

~

5.如权利要求4所述的一种余弦曲线型机械密封端面结构，其特征在于：密封介质为液体时，槽深范围为：10 30μm。

~

6.如权利要求4所述的一种余弦曲线型机械密封端面结构，其特征在于：密封介质为气体时，槽深范围为：1 10μm。

~

7.如权利要求1所述的一种余弦曲线型机械密封端面结构，其特征在于：所述微槽对称分布于曲线槽的两侧，微槽向曲线槽靠拢，所述微槽径向尺寸小于曲线槽的径向尺寸，和周向尺寸均小于曲线槽的周向尺寸。

8.如权利要求7所述的一种余弦曲线型机械密封端面结构，其特征在于：所述微槽的形状包括多边形、圆、椭圆、和曲边多边形。

9.如权利要求8所述的一种余弦曲线型机械密封端面结构，其特征在于：所述微槽为多边形和曲边多边形，则所述多边形和曲边多边形一边应和环形密封坝相切或重合。
