专利号: 2016106174133
申请人: 浙江工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 液体变容式机械;液体泵或弹性流体泵
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

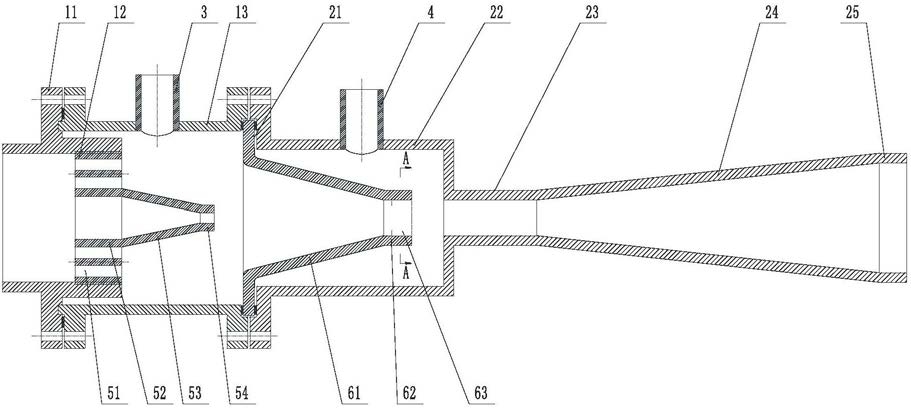

1.复合型两级多通道气液射流泵,包括一级射流泵本体和二级射流泵本体,其特征在于:所述的一级射流泵本体包括入口段、一级喷嘴和一级吸入室,所述的入口段与所述的一级吸入室连接,所述的一级喷嘴的大头端与所述的入口段相连且小头端位于一级吸入室内;所述的二级射流泵本体包括二级喷嘴、二级吸入室、喉管、扩散管和出口段,所述的一级吸入室和二级吸入室相互连接,所述的一级吸入室和二级吸入室的内侧壁在连接处具有用于夹持所述的二级喷嘴的大头端的夹持凹槽;所述的喉管的左右两侧分别与二级吸入室和扩散管的小头端相连,所述的扩散管的大头端与所述的出口段相连;

所述的一级吸入室和二级吸入室的侧部分别设有径向进气管;

所述的一级喷嘴包括中心的渐缩型喷嘴以及四周沿轴向设置的环形均布喷嘴。

2.如权利要求1所述的复合型两级多通道气液射流泵,其特征在于:所述的环形均布喷嘴包括若干个周向排列的轴向出口。

3.如权利要求2所述的复合型两级多通道气液射流泵,其特征在于:所述的渐缩型喷嘴包括同轴设置的直段筒体、第一锥段筒体和第一尾段筒体。

4.如权利要求3所述的复合型两级多通道气液射流泵,其特征在于:所述的二级喷嘴包括同轴设置的第二锥段筒体和第二尾段筒体,所述的第二尾段筒体的末端设有若干个周向排列的侧向出口。

5.如权利要求4所述的复合型两级多通道气液射流泵,其特征在于:所述的环形均布喷嘴包括4个互呈90°的θ型轴向出口。

6.如权利要求5所述的复合型两级多通道气液射流泵,其特征在于:所述的第二尾段筒体的末端设有6个互呈60°的侧向出口,并且所述的侧向出口与所述的径向进气管错开30°设置。

7.如权利要求6所述的复合型两级多通道气液射流泵,其特征在于:所述的二级喷嘴的大头端具有向外弯折的弯折部,所述的弯折部的端部卡接在所述的夹持凹槽内。
