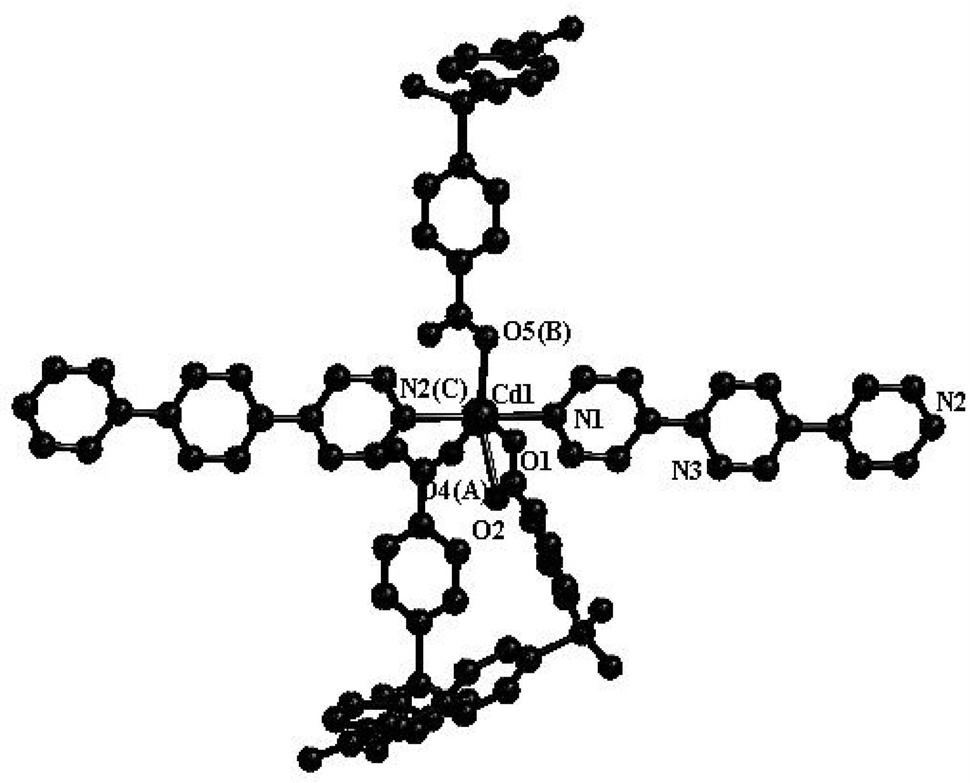

1.一种具有活性位点的微孔镉配合物的晶体，其特征在于：所述配合物的化 学 式 为 C32H26CdN4O 9S，单斜晶系 ，空间 群为C2/c ，单胞参数 为α＝γ＝90°，β＝115.703°(2)；单胞体积Z＝8；

所述具有活性位点的微孔镉配合物的晶体的制备方法，方法步骤如下：将0.10mmol的

2,5-二(4-吡啶基)嘧啶配体和0.10mmol的4,4'-磺酰基二苯甲酸配体混合，然后与0.20-

0.30mmol的Cd(CH3COOH)2·2H2O一起放入小玻璃瓶中，加入2.0-3.0ml N,N'-二甲基甲酰胺有机溶剂和1.0-2.0ml的离子水，滴加2-6滴硝酸溶液，测其pH为6-7，此时溶液为澄清；将密封的小玻璃瓶放入鼓风干燥箱中加热到100-150℃，恒温加热时间为5-12天，然后以5-10℃/h的速率降到室温，此时小玻璃瓶内有无色的棒状晶体析出，然后用DMF溶液洗，得到纯净的无色晶体，产率：65-85％。

2.根据权利要求1所述的具有活性位点的微孔镉配合物的晶体，其特征在于：所述的硝酸溶液为硝酸与水按体积比1:1配制。
