专利号: 2016106280876
申请人: 浙江工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 计算;推算;计数
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种基于核磁共振图像的面部皮肤三维重建方法,其特征在于:所述方法包括以下步骤:

1)面部MRI图像预处理

采用三维离散高斯平滑算子,对面部MRI图像进行滤波预处理;

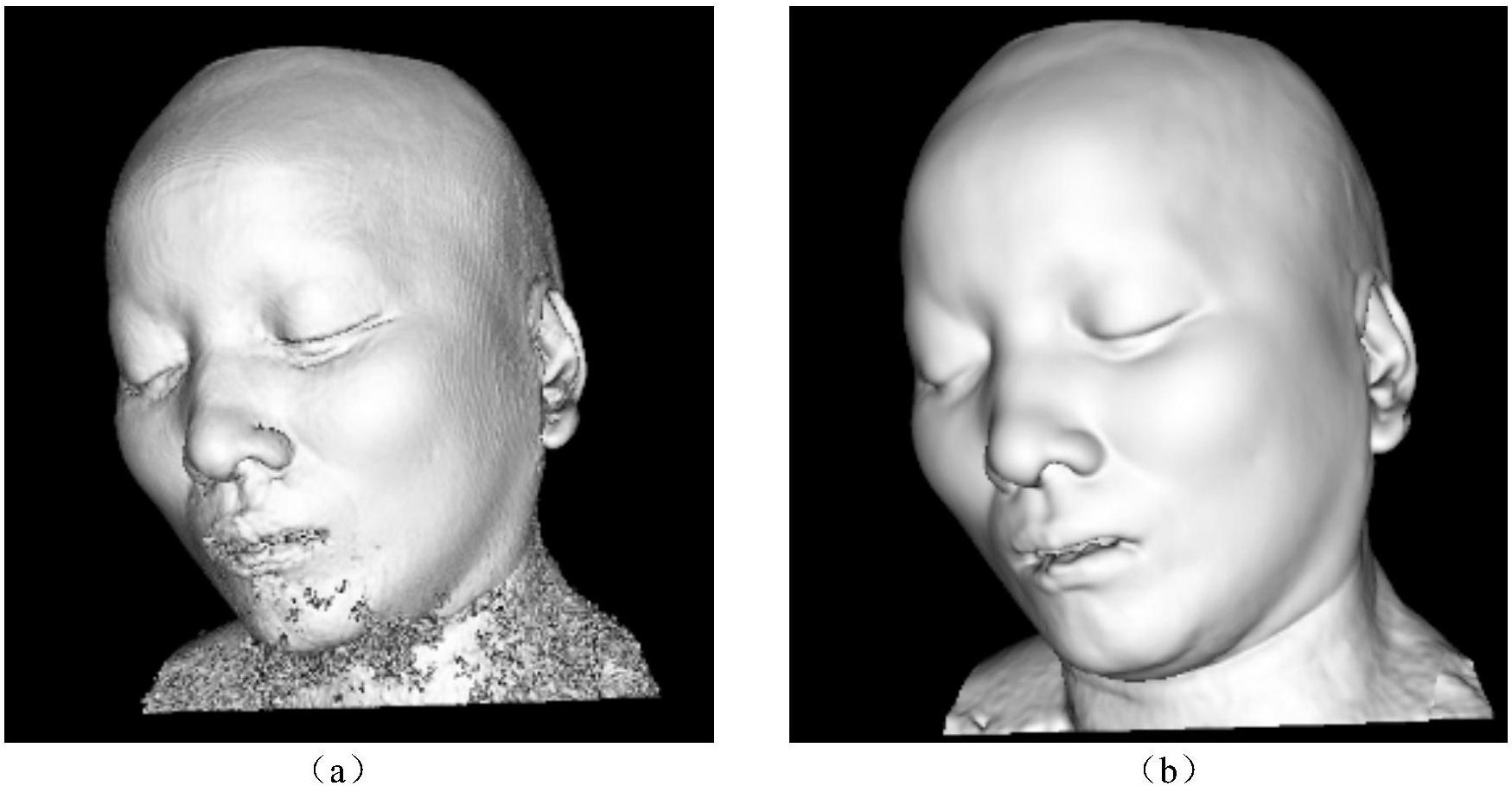

2)在形成的三维体素中进行MC重建,得到面部皮肤组织的重建结果,基于连通网格面积判定法的面部皮肤组织重建修正,步骤如下:(2.1)使用网格连通性判定法修正重建结果,首先要把重建结果根据连通性划分为若干连通部分;

(2.2)把结果分离成若干连通区域后需要对其面积进行求解,数据为三角网格,所以对面积的计算为对每个三角网格面积计算后求和,三角形面积由公式(2-1)和公式(2-2)计算,其中a,b,c为三角形边长,s为半周长,S为三角形面积;

Si为第i个三角形的面积,则网格总面积St表示为公式(2-3)其中n为三角片个数最终结果Sf取St最大的网格,即Sf=Max(St);

3)分层射线法修正三维重建结果,步骤如下:

(3.1)把MC三维重建结果转化为一系列二维切片,使用平面以一定间隔去切割MC重建结果,每一次切割得到的交面即为一层的二维切片,当平面完成所有的切割操作后,便生成了一系列的与三维重建结果相对应的二维切片数据;

利用线条边界包含信息判定法来完成这一部分的操作;

(3.2)模拟了人眼从水平方向观察的过程,只保留能被从水平方向观察到的结构,过程为:首先使用水平,垂直及方向角为45°和135°的四簇直线切割二维切面数据,每条直线会与切面中轮廓线相交并形成交点,当直线与轮廓线相交后,取直线与线条相交的点中最边缘的两个点,边缘点取方向135°直线参见公式(3-2),其它三种直线情况参见公式(3-3),式中X表示所有相交点中x坐标值的集合,Y表示所有相交点中y坐标的集合,P1,P2为取得的两个边缘点;每个方向的直线按照一定的距离均匀的经过切面,得到一系列的边缘点,分别提取并合并每个切割方向的边缘点得到四个点集;

P1x=min(X),P1y=max(Y);P2x=max(X),P2y=min(Y)      (3-2)P1x=min(X),P1y=min(Y);P2x=max(X),P2y=max(Y)       (3-3)得到四个点集后需要对点集进行相互的分析对比与合并,以最终得到只属于边界结构的点,采用的合并策略为:若一个点可作为最终结果中的轮廓点,当且仅当在另外三个点集中至少存在一个与该点的距离小于某个设定阈值的点;经过筛选合并处理,最终结果中的点是从两个至少相差45°的方向都可以观察到的点,是属于表面结构的点,阈值的大小决定了最大允许的内陷结构深度;

经过这一步的提取操作,得到的最终结果的点都是三维重建结果表面上的点。

2.如权利要求1所述的一种基于核磁共振图像的面部皮肤三维重建方法,其特征在于:所述面部皮肤三维重建方法还包括以下步骤:4)面部下巴孔洞填补,过程如下:

孔洞填充方法为:寻找边界棱,然后把边界棱首尾连接,这些连接的边界棱便组成了一个孔洞,孔洞填充操作为对孔洞进行三角划分,加入新的三角面片来完成孔洞的填充。

3.如权利要求1或2所述的一种基于核磁共振图像的面部皮肤三维重建方法,其特征在于:所述步骤1)中,处理过程中采用的3*3*3的高斯核,采用三维高斯核滤波的过程为,将高斯核放放置于三维体素中并依次平移使核中心经过每个像素,并把高斯核覆盖的每个像素的灰度值与高斯核值相乘,乘积相加后替换掉核中心点的灰度值。
