专利号: 2016106289762
申请人: 刘志伟
专利类型:发明专利
专利状态:已下证
专利领域: 无轨陆用车辆
更新日期:2025-02-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

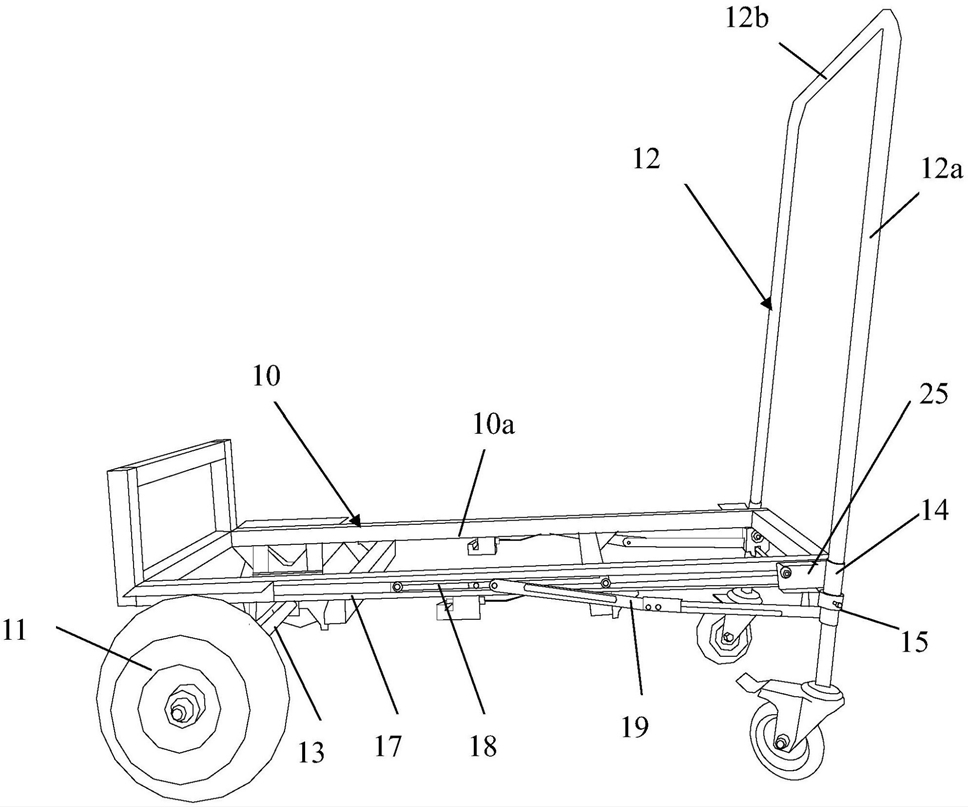

1.一种快速折叠式手推车,包括车体、车轮和位于所述车体后侧、用于推动或拉动所述车体的推杆,其特征在于:所述车轮在所述车体的前部和后部各设置有两个,所述推杆呈倒立的U形,由位于两侧的立杆和位于上端的横杆组成;

所述车体包括一水平设置的车架和安装在车架前端的挡框或挡板,车架的前部架设在车体前部两车轮之间的连接轴上;车架的后端两侧分别与一套管铰接,每个所述套管分别套装在相应侧的立杆上并能够沿所述立杆上下移动,在所述套管上安装有能够锁定套管在立杆上的位置的旋钮;两立杆的下部通过一光轴连接,所述光轴的两端位于所述套管的下面;

所述车体的两侧分别设置有滑道,在每个滑道内各安装有一滑杆;每个滑杆分别与一曲柄的一端连接,曲柄的另一端铰接在所述光轴上;

在所述车架左右两侧的下部各安装有一第1限位块,在第1限位块上安装有定位销,所述定位销通过闸线与一第1限位块开关手柄连接;

当所述套管沿所述立杆向上移动至所述立杆上部时,将位于前部的两车轮向承重轮方向移动,所述曲柄折叠,所述光轴通过所述第1限位块锁定,在此状态下扳动所述限位块开关手柄,拉动所述定位销,所述第1限位块松开所述光轴,位于前部的两车轮放下。

2.根据权利要求1所述的快速折叠式手推车,其特征在于:还包括一可拆装的升降平台,所述升降平台由平面四杆机构和螺旋传动机构组成,所述螺旋传动机构包括可拆卸地安装在所述车架内侧的两根导杆、分别安装在每根导杆上的滑块、架设在两滑块上的条板和一螺杆,所述螺杆的一端可拆卸地安装在所述车架的中部,螺杆的中部通过一螺套安装在所述条板上,螺杆的另一端位于所述车架后部并与一摇把连接;

所述平面四杆机构包括一水平框架和4根支撑杆,每两根支撑杆为一组且中部铰接呈X形,两组支撑杆的上端分别支撑所述水平框架左侧两端和右侧两端,两组支撑杆位于车体前部的两个下端可拆卸地安装在所述车架上,位于车体后部的两个下端固装在所述条板上。

3.根据权利要求2所述的快速折叠搬运车,其特征在于:在所述水平框架上还安装有支撑板。

4.根据权利要求1-3中任一项所述的快速折叠式手推车,其特征在于:在所述车架后部两侧的下部各安装有一第2限位块,所述第2限位块与所述套管铰接,所述车架后部两端固装在所述第2限位块上。

5.根据权利要求4所述的快速折叠式手推车,其特征在于:在所述车架后部两侧各安装有一限制所述车架前后晃动的限位挡板。

6.根据权利要求5所述的快速折叠搬运车,其特征在于:所述车轮由位于前部的两个承重轮和位于后部的两个万向轮组成。
