专利号: 2016106295797
申请人: 新昌县博衍智能科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-11-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

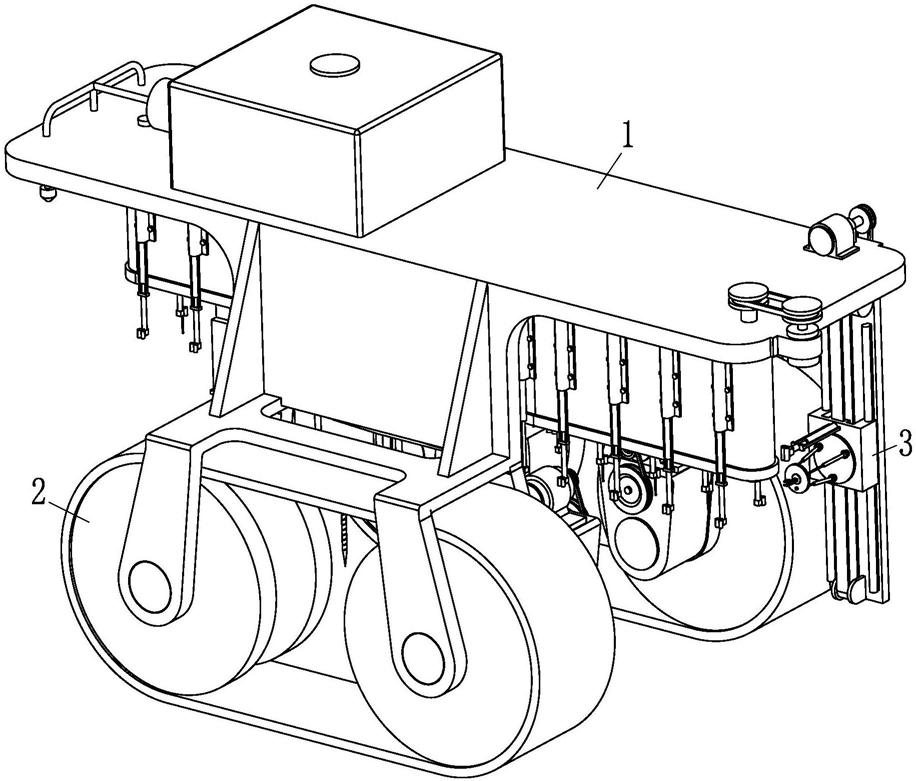

1.一种茉莉扦插茎自动剪断机器人,其特征在于:包括机身(1)、行走装置(2)、剪茎装置(3)和摄像头(4);所述的行走装置(2)位于机身(1)下部,所述的剪茎装置(3)位于机身(1)上端右侧,其中:所述的机身(1)包括顶板(11)、竖直固连在顶板(11)下端面左右两侧的一对侧支板(12)以及分别固连在两个侧支板(12)下端的一对轮架(13);

所述的行走装置(2)包括主动轮(21)、从动轮(22)、履带(23)、减速器(24)和行走电机(25);所述的主动轮(21)安装在轮架(13)前部,所述的从动轮(22)安装在轮架(13)后部,所述的主动轮(21)与从动轮(22)之间连接有履带(23),所述的减速器(24)安装在轮架(13)前部,所述的行走电机(25)安装在减速器(24)上端,所述的减速器(24)一端与行走电机(25)相连接,减速器(24)另一端与主动轮(21)相连接;

所述的剪茎装置(3)包括移动主体(10),所述的移动主体(10)包括滑动板(101)、输送皮带(102)和输送电机(103),所述的输送皮带(102)通过滚筒安装在滑动板(101)上,且输送皮带(102)沿滑动板(101)从上往下竖直布置在滑动板(101)内侧,所述的输送电机(103)与输送皮带(102)上部的滚筒相连接;

所述的剪茎装置(3)还包括移动电机(31)、移动螺杆(32)、移动带轮(33)、移动皮带(34)、剪茎滑板(35)、定茎机构(36)和剪切机构(37);所述的各移动电机(31)安装在机身(1)的顶板(11)上端面,所述的移动螺杆(32)沿机身(1)从左往右水平安装在顶板(11)下端面右侧,所述的移动电机(31)与移动螺杆(32)一端均安装有移动带轮(33),所述的移动带轮(33)之间通过移动皮带(34)相连接,所述的滑动板(101)竖直安装在移动螺杆(32)上,所述的剪茎滑板(35)安装在输送皮带(102)上;

所述的定茎机构(36)包括定茎推杆(361)、定茎气筒(362)、定茎连杆(363)、定茎气仓(364)和一对夹茎气囊(365);所述的定茎推杆(361)水平安装在剪茎滑板(35)上部,所述的定茎推杆(361)前端嵌入定茎气筒(362)内,所述的定茎连杆(363)一端与定茎气筒(362)相固连,定茎连杆(363)另一端与剪茎滑板(35)相固连,所述的定茎气仓(364)为立方体空腔,所述的定茎气仓(364)与定茎气筒(362)相连通,所述的一对夹茎气囊(365)与定茎气仓(364)相连通,所述的夹茎气囊(365)为橡胶材质。

2.根据权利要求1所述的一种茉莉扦插茎自动剪断机器人,其特征在于:所述的剪切机构(37)位于定茎机构(36)下方,剪切机构(37)包括定板(371)、动板(372)、底动气缸(373)、剪切电机(374)、旋转盘(375)、夹板(376)、下刀(377)、上刀(378)和剪切气缸(379);所述的定板(371)固连在剪茎滑板(35)下部,所述的动板(372)位于定板(371)左侧,所述的底动气缸(373)数量为三,三个底动气缸(373)一端均与定板(371)球铰接,三个底动气缸(373)另一端均与动板(372)球铰接,定板(371)、动板(372)与底动气缸(373)构成闭环并联机构,所述的剪切电机(374)安装在动板(372)右端面,所述的旋转盘(375)位于动板(372)左侧,旋转盘(375)与剪切电机(374)主轴相连接,所述的夹板(376)水平固连在旋转盘(375)中部,所述的下刀(377)与夹板(376)相固连,所述的上刀(378)与下刀(377)相铰接,所述的剪切气缸(379)水平位于夹板(376)下方,且剪切气缸(379)一端与旋转盘(375)相固连,剪切气缸(379)另一端与上刀(378)下部相铰接。

3.根据权利要求1所述的一种茉莉扦插茎自动剪断机器人,起特征在于:所述的顶板(11)下端面前端与剪切机构(37)的旋转盘(375)上均安装有摄像头(4)。

4.根据权利要求1所述的一种茉莉扦插茎自动剪断机器人,其特征在于:所述的定茎推杆(361)为笔式电动推杆。
