专利号: 2016106307120
申请人: 贵州师范大学
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

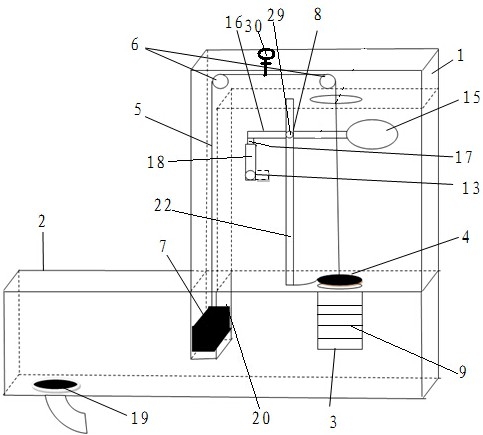

1.一种适用于喀斯特地区畜牧养殖业的饲水装置,其特征在于:包括水箱(1)和饮水槽(2),所述水箱(1)底部设置有连通饮水槽(2)的进水口(3),所述进水口(3)内设置有可上下移动的出水皮塞(4),所述出水皮塞(4)连接有连接绳(5),所述连接绳(5)绕过布置在饮水槽(2)和水箱(1)上的两个定滑轮(6)连接到浮漂一(7),所述浮漂一(7)漂浮在饮水槽(2)内的水上,所述水箱(1)还连接有机械式自动补水装置(8)。

2.根据权利要求1所述的一种适用于喀斯特地区畜牧养殖业的饲水装置,其特征在于:所述进水口(3)为圆柱筒结构,其底部铺满有多个进水通孔(21),其内设置有过滤装置(9),所述过滤装置(9)从上到下依次包括粗砂层一(10)、细砂层(11)、沸石/石英石层(12)和粗砂层二(14)。

3.根据权利要求1所述的一种适用于喀斯特地区畜牧养殖业的饲水装置,其特征在于:所述机械式自动补水装置(8)安装在水箱(1)后侧面设置的进水管(13)上,其结构包括浮漂二(15)、杠杆(16)、阀杆(17)和阀体(18),所述杠杆(16)两端分别固定连接浮漂二(15)和阀杆(17),其靠近中部通过水平转轴(29)连接到支撑杆(22)上,并可绕转轴(29)上旋转,浮漂二(15)漂浮在水箱(1)的水中,浮漂二(15)在水位的上升和下降过程中阀杆(17)在阀体(18)中下降和上升来实现关闭和打开阀门。

4.根据权利要求1所述的一种适用于喀斯特地区畜牧养殖业的饲水装置,其特征在于:饮水槽(2)底部设置有排水口(19),饮水槽(2)地面朝向排水口(19)处倾斜形成坡面结构。

5.根据权利要求1所述的一种适用于喀斯特地区畜牧养殖业的饲水装置,其特征在于:浮漂一(7)可活动地放置在饮水槽(2)内的放置槽(20)中,放置槽(20)一周及底部设置有多个进水孔(23)。

6.根据权利要求1所述的一种适用于喀斯特地区畜牧养殖业的饲水装置,其特征在于:出水皮塞(4)下端设置成有上大下小的锥体部(24)。

7.根据权利要求1所述的一种适用于喀斯特地区畜牧养殖业的饲水装置,其特征在于:出水皮塞(4)包括内部配重块一(25)和套接在配重块一(25)外的弹性材料制作的密封圆柱(26),弹性圆柱(26)与进水口(3)保持过盈配合。

8.根据权利要求1所述的一种适用于喀斯特地区畜牧养殖业的饲水装置,其特征在于:浮漂一(7)包括内部配重块二(27)和套接在配重块二(27)外的弹性材料制作的方块(28),方块(28)侧面与放置槽(20)侧壁保持间隙。

9.根据权利要求1所述的一种适用于喀斯特地区畜牧养殖业的饲水装置,其特征在于:连接绳(5)上固定连接有手动开启手柄(30),所述手动开启手柄(30)位于两定滑轮(6)间,并穿出水箱(1)上侧壁的条形通孔(31),其靠近条形通孔(31)上侧面处设置有支撑挡块(32)。

10.根据权利要求1-9任一所述的一种适用于喀斯特地区畜牧养殖业的饲水装置的使用方法,其特征在于:该方法包括以下步骤:(1)向水箱中加满水;

(2)通过手动开启手柄向左移动将出水皮塞拉出;

(3)待饮水槽中的水灌满四分之三时,松开手动开启手柄;

(4)饮水槽中浮漂一在浮力下自动与出水皮塞寻找平衡后,出水皮塞密封进水口;

(5)当饮水槽中水位下降时,浮漂一下移,出水皮塞被拉出进行自动补水;

(6)当水箱中水位下降时,浮漂二下移,拉动阀杆对水箱进行自动补水;

(7)当饮水槽中水位稳定后,水箱中的水位逐步稳定;

(8)下一轮水位变化时,重复步骤5-8,需要清洗饮水槽时,重复步骤1-7进行再次的自动补水。
