专利号: 2016106322421
申请人: 张春生
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2023-08-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

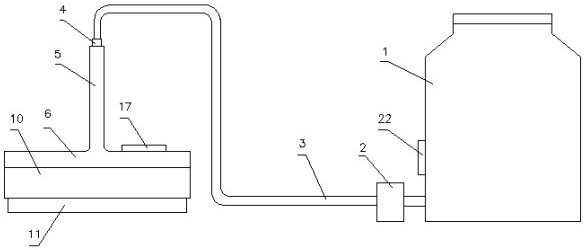

1.车辆清洗器,其特征在于:包括手持清洗机、清洗液储存桶、连接于清洗液储存桶的抽水电机、用于控制抽水电机启停的电机控制装置、输液软管,所述手持清洗机包括清洗液喷射机、连接在清洗液喷射机底部的清洁毛刷;

所述清洗液喷射机包括空心喷射机体、固定在喷射机体内的喷射管,所述输液软管一端通过密封连接头连通于喷射管、另一端连接于抽水电机,所述喷射机体包括空心圆盘状喷射圆盘、垂直固定在喷射圆盘上的空心筒状手持柄,所述手持柄内腔连通于喷射圆盘内腔,所述喷射圆盘底面上均匀开设有若干喷射孔,所述喷射管上固定有若干与各喷射孔相对应的喷射头,所述喷射头置于喷射孔内;

所述清洁毛刷包括圆盘状壳体、清洁海绵,所述壳体底面向下延伸出环形固定环部,所述清洁海绵固定在固定环部内,所述壳体上开设有若干个渗水孔,所述壳体可拆卸地连接在喷射圆盘上,所述壳体顶面与喷射圆盘底面之间形成间隙空间;

所述电机控制装置包括固定在喷射圆盘顶面上的第一控制器、固定在清洗液储存桶上的第二控制器,所述第一控制器上设置有第一电源模块、用于控制第一控制器开关的第一开关按钮、输液启停按钮、无线发射模块,所述第二控制器上设置有第二电源模块、用于控制第二控制器开关的第二开关按钮、无线接收模块,所述抽水电机电连接于第二控制器;

所述壳体顶面周沿向上延伸出环形连接部,所述喷射圆盘底面周沿嵌入有与连接部相对应的连接槽,所述壳体与喷射圆盘通过连接部与连接槽螺纹连接配合实现可拆卸地固定连接;

当需要喷射清洗液进行清洗时,将清洁毛刷拆掉,通过电机启停控制装置启动抽水电机为清洗液喷水机提供清洗液,清洗液从喷射孔内喷出用于清洗车辆;当清洗液清洗完后,可关闭抽水电机,将输液软管的密封连接头从手持柄上拆下,在喷射圆盘上安装好清洁毛刷,便可手握手持柄进行清洁擦干清洗液体;当需要清洗清洁海绵时,可以利用喷射头喷水再透过渗水孔为清洁海绵提供清洗水源。
