1.一种冷等离子体多壁碳纳米管的制备方法，其特征在于具体步骤为：

 (1) 将1 g市售多壁碳纳米管置于100 mL市售浓硫酸中，并进行搅拌氧化处理，搅拌温度为30℃～60℃，搅拌时间为2 ～5小时，得氧化多壁碳纳米管；

 (2) 将步骤（1）得到的氧化多壁碳纳米管置于坩埚中，置于微波炉中微波处理，微波功率为500 W～900 W，微波时间为3 s～ 12 s；

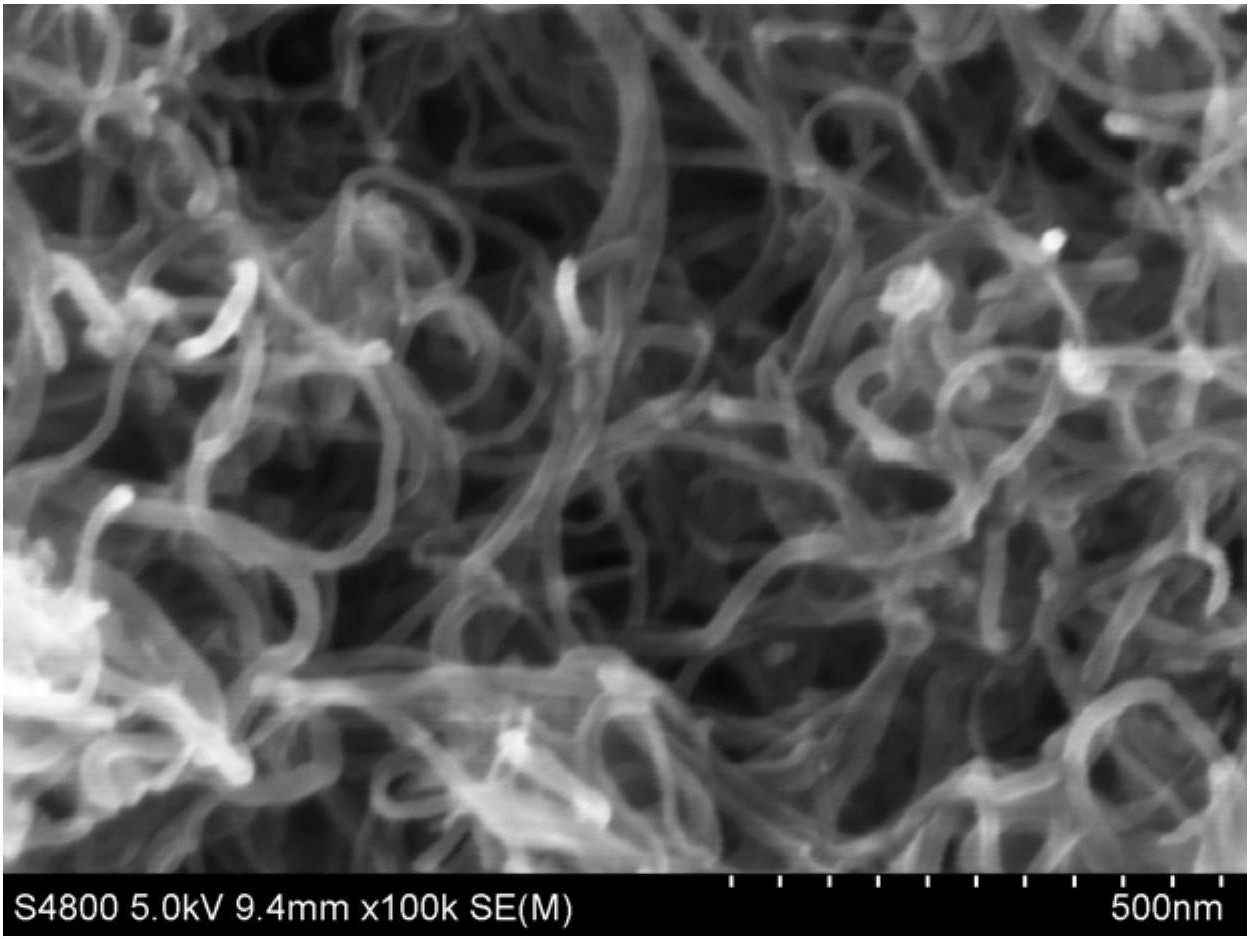

 (3) 将步骤（2）得到的多壁碳纳米管置于N2、NH3或空气气氛冷等离子体发生装置中进行氮掺杂处理，气体流量为1 L/min～5 L/min,冷等离子体处理功率为10 W～40 W，冷等离子体处理时间为10～ 60 分钟，得到氮掺杂多壁碳纳米管。
