专利号: 2016106353186
申请人: 华侨大学
专利类型:发明专利
专利状态:已下证
专利领域: 流体压力执行机构;一般液压技术和气动技术
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

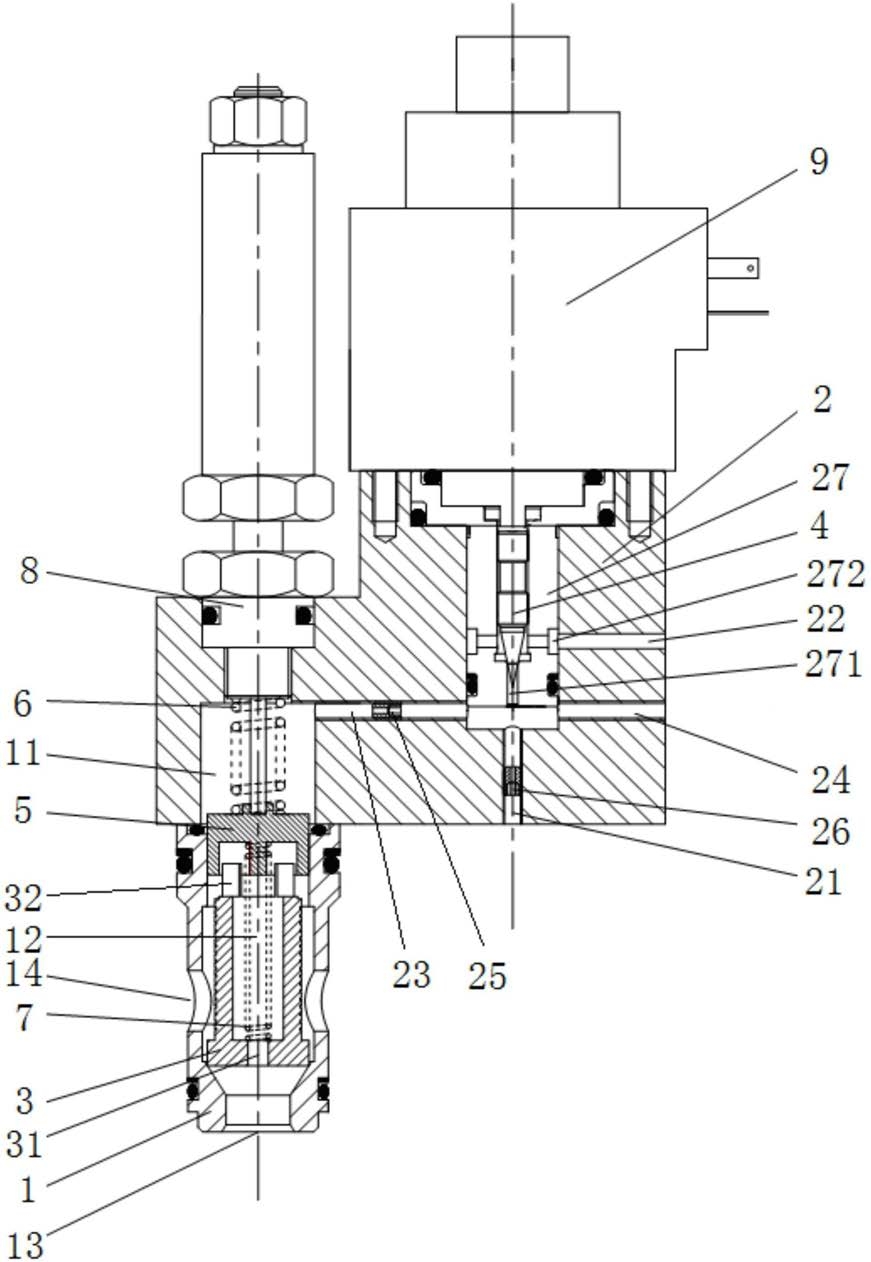

1.一种比例溢流节流阀,其特征在于:包括主阀体、主阀芯、先导阀、先导阀芯、压差反馈阀套、第一弹性构件和第二弹性构件,所述阀体具有主阀腔和先导阀腔;

所述主阀体内具有主阀腔、主进油口和主出油口,所述压差反馈阀套套装于所述主阀腔,并将该主阀腔分隔为互不连通的第一容腔和第二容腔;所述先导阀体具有先导阀腔、先导进油口和先导出油口;

所述压差反馈阀套可活动地套装于所述主阀腔,并将主阀腔分隔为互相不连通的第一容腔和第二容腔,所述主阀芯可活动地套装于所述第二容腔;所述主阀芯内部设有空腔,该主阀芯的上部具有连通主阀芯内外侧的节流口,该主阀芯的底部设有上下贯通的过油孔;

所述压差反馈阀套通过所述第一弹性构件与所述第一容腔的内壁弹性相抵,该压差反馈阀套弹性封堵所述节流口;所述主阀芯通过所述第二弹性构件与所述压差反馈阀套弹性相抵,该主阀芯弹性封堵所述主进油口;

所述先导阀体具有先导阀腔、先导进油口和先导出油口,所述先导阀腔与所述第一容腔间设有压力反馈通孔;所述先导阀芯可活动的套接于所述先导阀腔。

2.根据权利要求1所述的一种比例溢流节流阀,其特征在于:所述先导阀腔装接有比例电磁铁构件,该比例电磁铁构件通过一推杆作用于所述先导阀芯,并通过改变输出力而改变先导阀腔内的油压。

3.根据权利要求1所述的一种比例溢流节流阀,其特征在于:所述主阀腔装接有位移检测控件,所述位移检测控件与所述压差反馈阀套装接在一起,并测量该压差反馈阀套的位置。

4.根据权利要求1所述的一种比例溢流节流阀,其特征在于:所述压力反馈通孔设有第一阻尼件。

5.根据权利要求3所述的一种比例溢流节流阀,其特征在于:所述压力反馈通孔设有内螺纹,且所述先导阀体设有与所述连通孔位置对应的安装螺纹孔。

6.根据权利要求1所述的一种比例溢流节流阀,其特征在于:所述先导进油口设有第二阻尼件。

7.根据权利要求1所述的一种比例溢流节流阀,其特征在于:所述压差反馈阀套包括圆形顶壁和回转形周壁,当所述压差反馈阀套的圆形顶壁与所述主阀芯相抵时,所述回转形周壁封堵所述主阀芯的节流口;所述主阀芯与所述压差反馈阀套的间距增大时,所述节流口的通流面积增大。

8.根据权利要求1所述的一种比例溢流节流阀,其特征在于:所述先导阀芯的前端为锥形,先导阀腔具有圆形节流口,当所述先导阀芯的锥形前端可活动地配合于该圆形节流口,并随着先导阀芯位置的移动,而改变该圆形节流口的通流面积。

9.根据权利要求1所述的一种比例溢流节流阀,其特征在于:所述第一弹性构件和第二弹性构件均为弹性弹簧。
