专利号: 2016106378681
申请人: 关琪璘
专利类型:发明专利
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

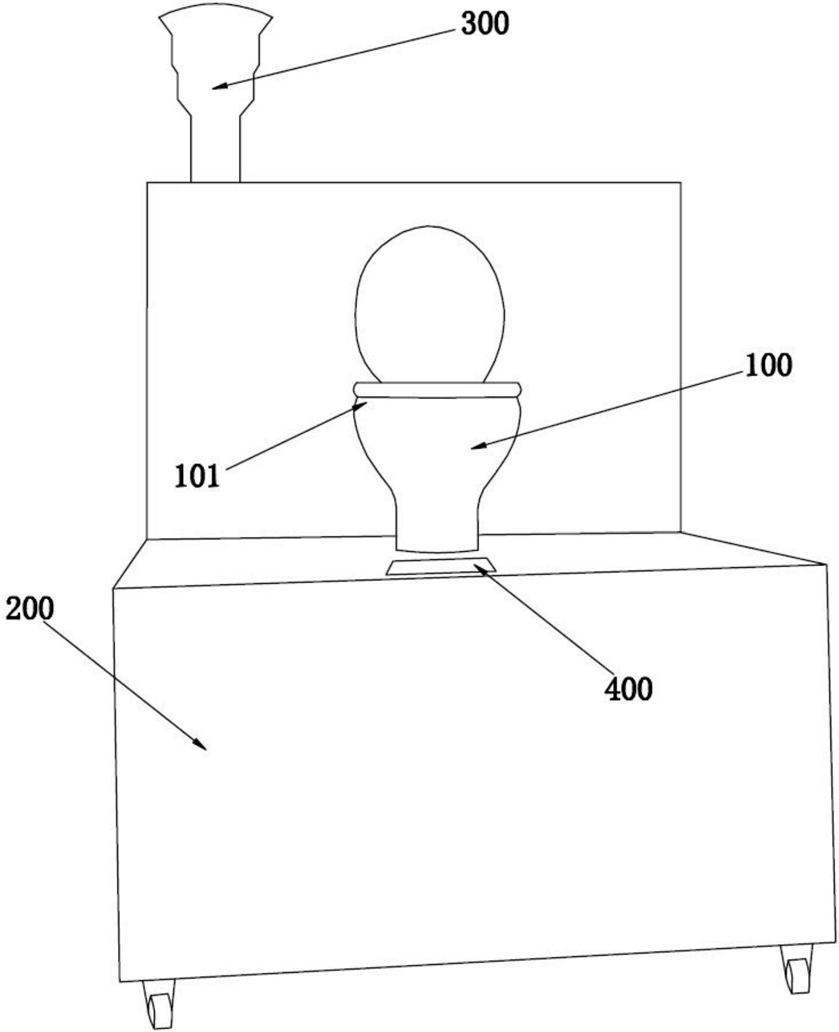

1.一种新型农村环保家庭专用厕所,其特征在于:包括

房体,其入口处设有红外传感器;

箱体(200),其设置在房体内;

坐便器(100),其设置在所述箱体(200)上侧;

其中,所述坐便器(100)的冲水口设有排风扇(101),所述排风扇(101)的开关与所述红外传感器连接,所述排风扇(101)与连接于房体外的排风管道(300)连接。

2.根据权利要求1所述的新型农村环保家庭专用厕所,其特征在于:所述箱体(200)的内部的底面的正对坐便器(100)的出料口处设有正圆锥形的圆锥筒。

3.根据权利要求1所述的新型农村环保家庭专用厕所,其特征在于:所述坐便器(100)的出料口和箱体(200)之间设有隔离插板(600),所述隔离插板(600)通过设置在房体的墙面的手柄控制开关。

4.根据权利要求1所述的新型农村环保家庭专用厕所,其特征在于:所述坐便器(100)的出料口和箱体(200)之间设有隔离插板(600),所述隔离插板(600)通过设置在房体的地面的脚踏板部(400)控制开关。

5.根据权利要求4所述的新型农村环保家庭专用厕所,其特征在于:所述隔离插板(600)包括板体(601)、扇叶(602),所述板体(601)与所述坐便器(100)的出料口连接,所述板体(601)的通孔内设有两个半圆形的扇叶(602)。

6.根据权利要求1所述的新型农村环保家庭专用厕所,其特征在于:所述箱体(200)内设有液体限位器(500),其用于在箱体(200)内的液体到达预设高度时,向报警器发出报警信号。

7.根据权利要求6所述的新型农村环保家庭专用厕所,其特征在于:所述液体限位器(500)与马桶水箱的浮球机构结构相同。

8.根据权利要求6所述的新型农村环保家庭专用厕所,其特征在于:所述液体限位器(500)为水位传感器。

9.根据权利要求6所述的新型农村环保家庭专用厕所,其特征在于:所述液体限位器(500)包括第一筒体(501)、第一壳体(502)、第一盖体(503)、第一连杆(504)、第一弹簧(505)、第二连杆(506)、第三连杆(507)、第四连杆(508)、第五连杆(509)、第一漂块(510)、第二漂块(511);

所述第一筒体(501)固定在所述箱体(200)的内侧面上,所述第一筒体(501)外环绕有第一壳体(502),所述第一壳体(502)内通过第一弹簧(505)连接有第一盖体(503),所述第一盖体(503)与所述第一筒体(501)同轴设置,第一壳体(502)的上端与第一连杆(504)连接,所述第一连杆(504)与第三连杆(507)的一端铰链连接,所述第二连杆(506)的一端与所述第一盖体(503)连接,第二连杆(506)的另一端穿过所述第一壳体(502)的通孔与第三连杆(507)的中部铰链连接,第三连杆(507)的另一端固定有第一漂块(510),所述第三连杆(507)的另一端与所述第五连杆(509)的一端铰链连接,所述第五连杆(509)的另一端固定有第二漂块(511),所述第五连杆(509)的中部与所述第四连杆(508)的一端铰链连接,所述第四连杆(508)的另一端与所述第一壳体(502)固定;

其中所述第一盖体(503)的靠近第一筒体(501)的一端设有永磁铁,所述第一筒体(501)的靠近第一盖体(503)的一端设有线圈,所述线圈与报警器的电源连接,所述第一漂块(510)位于第二漂块(511)的下侧。

10.根据权利要求5所述的新型农村环保家庭专用厕所,其特征在于:所述脚踏板部(400)包括踏板(401)、第六连杆(402)、机架(403)、第一梁(404)、第七连杆(405)、第八连杆(406)、第九连杆(407)、第十连杆(408);

所述踏板(401)的位于箱体(200)的上表面的坐便器(100)的前侧,踏板(401)通过第二弹簧与箱体(200)连接,所述踏板(401)的远离坐便器(100)的一端与两个第六连杆(402)的一端铰链连接,所述两个第六连杆(402)与所述机架(403)铰链连接,两个第六连杆(402)之间固定有第一梁(404);

所述踏板(401)的靠近坐便器(100)的一端与第七连杆(405)的一端铰链连接,所述第七连杆(405)的另一端与第八连杆(406)的一端铰链连接,所述第八连杆(406)的另一端与第九连杆(407)铰链连接,所述第八连杆(406)的中部与第十连杆(408)的一端铰链连接,所述第十连杆(408)的另一端与所述第一梁(404)铰链连接;

其中,所述第十连杆(408)、第六连杆(402)的端部与隔离插板(600)的扇叶(602)铰链连接;

优选地,所述手柄控制开关包括手柄(710)、传动部(720)、操作部(730);

所述手柄(710)的一端设有手柄齿轮(711),所述手柄齿轮(711)与传动部(720)的齿轮组(722)的一端部的齿轮啮合,所述齿轮组(722)通过轴承安装在齿轮板(721)上,所述齿轮板(721)的一端与所述手柄(710)铰链连接,所述齿轮板(721)的另一端与所述操作部(730)铰链连接;

所述传动部(720)的齿轮组(722)的另一端部的齿轮同轴设有第一皮带轮,所述第一皮带轮通过皮带与所述操作部的第二皮带轮(733)连接,所述第二皮带轮(733)与所述操作部(730)固定;

所述隔离插板(600)包括板体(601)、扇叶(602),所述板体(601)与所述坐便器(100)的出料口连接,所述板体(601)的通孔内设有两个半圆形的扇叶(602)其中,所述操作部(730)与所述扇叶(602)固定;

优选地,所述房体内设有WIFI发射器,所述WIFI发射器设有第一发射频段和第二发射频段,所述第一发射频段设有预设第一匹配距离,所述第二发射频段设有预设第二匹配距离,所述第一预设匹配距离大于第二预设匹配距离,所述WIFI发射器与所述坐便器(100)的冲水口设有排风扇(101)的开关连接;

当WIFI发射器与用户终端的距离大于第一匹配距离时,排风扇(101)的开关关闭;

当WIFI发射器与用户终端的距离大于第二匹配距离且小于等于第一匹配距离时,用户终端与第一发射频段握手,排风扇(101)的开关控制排风扇(101)以额定功率的一半工作;

当WIFI发射器与用户终端的距离小于第二匹配距离时,用户终端与第二发射频段握手,排风扇(101)的开关控制排风扇以额定功率工作。
