专利号: 2016106386974
申请人: 重庆交通大学
专利类型:发明专利
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

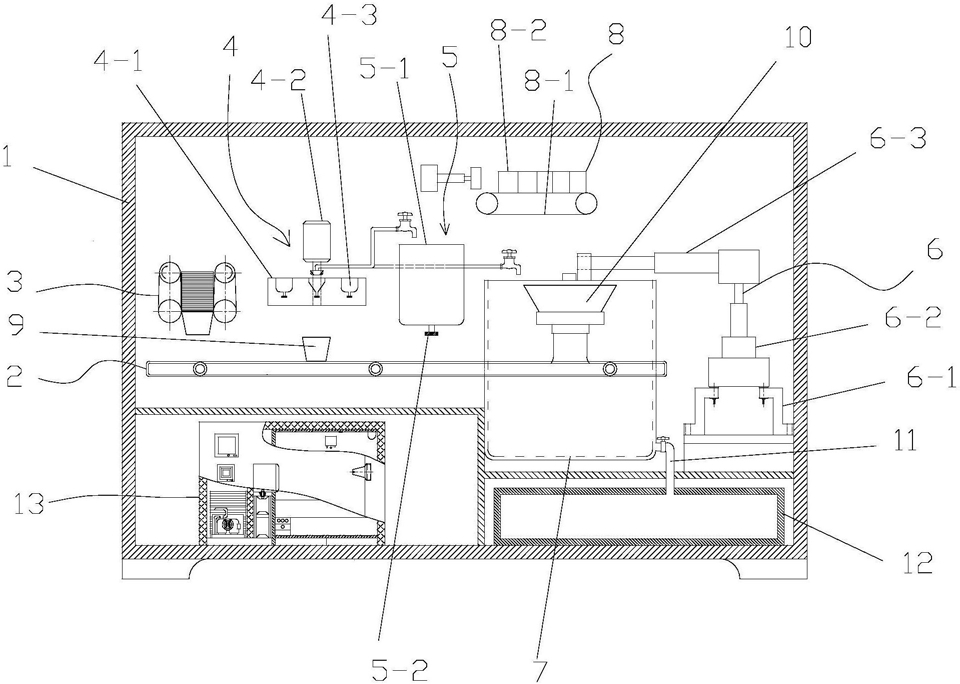

1.一种汤面自动煮面售卖机,其特征在于:包括机柜和设置在机柜内用于输送面碗的输送机构,还包括沿面碗输送方向依次设置在机柜内的放碗装置、用于往面碗内注入佐料和面汤的汤料添加机构和用于煮面的煮面系统;

所述煮面系统包括煮面机构和用于将熟面装入面碗的捞面机构,所述煮面机构包括煮面桶、设置在煮面桶内的煮面漏勺和设置在煮面桶上方并用于将料面推入煮面漏勺内的下面装置;所述捞面机构包括固定于柜体的底座和设置在底座上用于将煮面漏勺提起并将熟面装入面碗的机械臂;

所述汤面自动煮面售卖机还包括用于根据客户的选择控制输送机构、放碗装置、汤料添加机构和煮面系统进行工作的自动控制系统;所述煮面机构还包括以可转动的方式设置于煮面桶内并用于放置煮面漏勺的漏勺支架,所述煮面漏勺随漏勺支架的运动形成有用于下面的下面位置、用于搅拌的搅拌位置和用于与机械臂配合的装面提升位置;所述煮面机构还包括当煮面漏勺运动至搅拌位置插入煮面漏勺内进行搅拌的搅拌棒;所述下面装置包括下面传送带、沿下面传送带传送方向布置并用于放置不同种类或面量料面的料面隔间和设置在每一料面隔间内用于推送料面的推送装置。

2.根据权利要求1所述的汤面自动煮面售卖机,其特征在于:所述机械臂包括下臂和上臂,所述上臂可在横向水平面内转动的方式与所述下臂配合,所述上臂并可绕自身轴线转动,所述下臂和所述上臂均为伸缩臂结构,每一煮面漏勺上设置有用于供上臂末端穿过以将其提起的过孔。

3.根据权利要求1所述的汤面自动煮面售卖机,其特征在于:所述放碗装置包括两个相对设置的拨碗皮带和对应每一拨碗皮带设置的驱动机构,两拨碗皮带间形成上大下小的放碗空间且两拨碗皮带以可使面碗向下运动的方式沿相反转动,每一拨碗皮带外侧均设置有用于与面碗碗沿接触以将位于最下端面碗拨动下放的拨碗齿。

4.根据权利要求1所述的汤面自动煮面售卖机,其特征在于:所述汤料添加机构包括佐料添加机构和面汤添加机构,所述佐料添加机构包括转盘、驱动转盘转动的驱动装置和设置在转盘上轮流向面碗内添加佐料的料筒,还包括用于振动下料的电磁振动器和设置在料筒下部并与电磁振动器信号连接用于记录下落佐料面量的称重传感器;所述面汤添加机构包括汤筒和设置在汤筒下端出料口的启闭阀,还包括设置在汤筒下端出料口处用于监测面碗位置的监测传感器,当监测传感器监测到面碗位于汤筒的出料口下方时,启闭阀开启进行加汤并在添加设定量值后自动关闭。

5.根据权利要求1所述的汤面自动煮面售卖机,其特征在于:所述捞面机构还包括设置在输送机构的装面位置正上方并用于装面的装面漏斗,所述装面漏斗为上大下小结构并下端尺寸与面碗相适配。

6.根据权利要求1所述的汤面自动煮面售卖机,其特征在于:漏勺支架为将煮面桶内部分隔成四格的十字形隔板,且煮面漏勺对应每一格空间设置一个。

7.根据权利要求4所述的汤面自动煮面售卖机,其特征在于:所述煮面机构还包括用于自动控制煮面桶内水量的水量检测装置和用于自动控制水温的水温检测装置;所述煮面桶底部设置有用于排水的排水管;

所述汤面自动煮面售卖机还包括设置在机柜内用于对食材和佐料冷藏保鲜的冷藏保鲜机构,所述冷藏保鲜机构包括保鲜柜、制冷系统和真空密封系统。

8.根据权利要求1所述的汤面自动煮面售卖机,其特征在于:所述自动控制系统包括:

选单单元,用于供用户选择料面种类、面量和辣度,并输出相对应的信号;支付单元,用于用户进行支付;中央控制单元,与选单单元和支付单元连接,并接收由选单单元所传输的料面参数信号和支付单元所传输的支付信号,并确认支付后接收的信号控制输送机构、放碗装置、汤料添加机构和煮面机构进行工作;评价单元,与中央控制器连接,用于用户取餐后输入评价信息。
