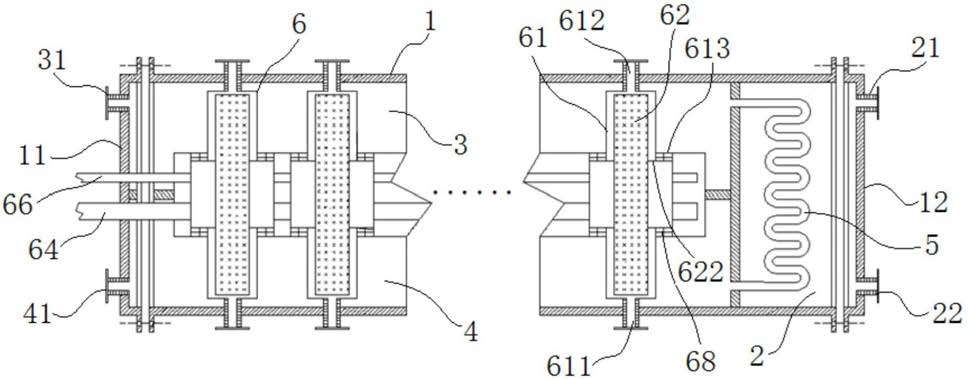

1.一种用于吸附制冷的旋转式连续吸附床，其特征在于，包括：

壳体，其内腔沿前后方向被分隔成前腔室和后腔室；所述后腔室为换热腔，所述前腔室沿左右方向被分隔成一个冷腔和一个热腔；所述换热腔设置有冷却流体入口和冷却流体出口；所述热腔的前端设置有工作流体入口，所述冷腔的前端设置有工作流体出口；

盘管，其设置于所述换热腔内，该盘管的进口与所述热腔的后端连通，且该盘管的出口与所述冷腔的后端连通；以及制冷剂转换单元，至少一个该制冷剂转换单元设置于所述壳体内；每个该制冷剂转换单元包括：吸附腔壳，其固定设置于所述壳体内；该吸附腔壳的一侧位于所述热腔内，且该吸附腔壳的另一侧位于所述冷腔内；该吸附腔壳位于所述热腔的一侧设置有制冷剂出口，且该吸附腔壳位于所述冷腔的一侧设置有制冷剂入口；

吸附盘，其以能够转动的方式设置于所述吸附腔壳内；该吸附盘的外圆周上铺设有一层吸附剂；以及驱动机构，其用于驱动所述吸附盘进行转动。

2.根据权利要求1所述的用于吸附制冷的旋转式连续吸附床，其特征在于，所述吸附盘设置有一支撑环，且所述吸附腔壳设置有一直径大于所述支撑环的连接环；所述支撑环与所述连接环之间夹设有轴承，以使所述吸附盘能够相对于所述吸附腔壳进行转动。

3.根据权利要求2所述的用于吸附制冷的旋转式连续吸附床，其特征在于，所述吸附盘为一呈圆环状的盘体，所述驱动机构包括：内齿圈，其固定套设于所述吸附盘的内孔的一侧；

花键轴，其穿过所述吸附盘的内孔，且该花键轴由一动力机构驱动进行转动；

传动齿轮，其套设于所述花键轴的花键上，以能够前后滑动；当该传动齿轮滑动到与所述内齿圈对应的位置时，该传动齿轮能够与所述内齿圈进行啮合连接；以及推动机构，其用于驱动所述传动齿轮进行前后滑动，以控制所述传动齿轮与所述内齿圈的啮合或分离。

4.根据权利要求3所述的用于吸附制冷的旋转式连续吸附床，其特征在于，所述推动机构为一拨叉机构。

5.根据权利要求4所述的用于吸附制冷的旋转式连续吸附床，其特征在于，所述拨叉机构包括：拨叉轴，其穿过所述吸附盘的内孔；

拨叉，所述传动齿轮凹设有一环槽，该拨叉的杆部的一端设置有一活动卡嵌于所述环槽内的弧形叉，且该拨叉的杆部的另一端设置有一活动套设于所述拨叉轴上的导向孔；

导向轮，所述导向孔与所述拨叉轴之间设置有若干个该导向轮，其中一个所述导向轮为动力轮，且所述动力轮位于所述导向孔与所述拨叉的杆部的连接处；以及电机，其设置于所述拨叉的杆部内，该电机通过一传动机构与所述动力轮进行连接。

6.根据权利要求5所述的用于吸附制冷的旋转式连续吸附床，其特征在于，所述传动机构为一以能够转动的方式设置于所述拨叉的杆部内的中间轴，该中间轴通过一对伞齿轮与所述电机进行连接，且该中间轴通过带传动机构与所述动力轮的轮轴进行连接。

7.根据权利要求1所述的用于吸附制冷的旋转式连续吸附床，其特征在于，当所述制冷剂转换单元为多个时，所有的所述制冷剂转换单元的吸附腔壳依序连接在一起。

8.根据权利要求1所述的用于吸附制冷的旋转式连续吸附床，其特征在于，所述工作流体入口、所述工作流体出口、所述冷却流体入口以及所述冷却流体出口均设置有温度计和流量计。
