专利号: 2016106397714
申请人: 镇江东方生物工程设备技术有限责任公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2023-10-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

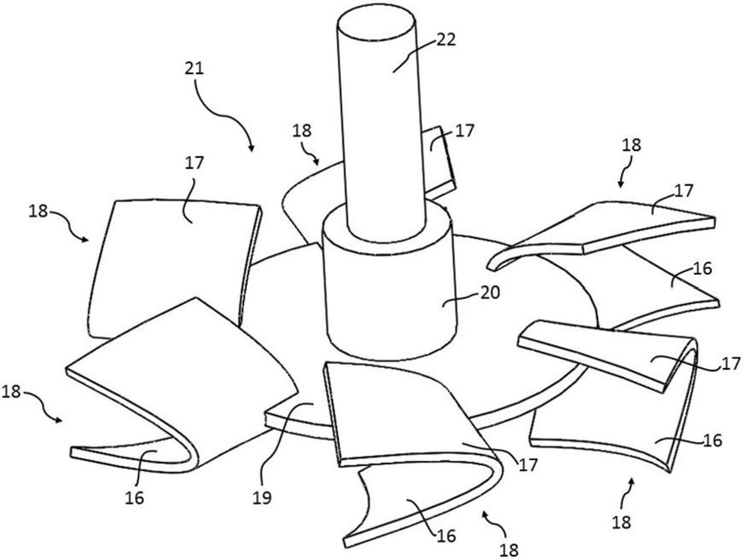

1.一种搅拌装置,其特征在于,所述搅拌装置包括搅拌器、搅拌轴;其中搅拌器包括圆盘、轮毂、多个相对于搅拌轴径向伸展的叶片;所述叶片的迎液面轴向剖切得到的轮廓线称为剖面线,剖面线以圆盘所在水平面为界分为上下两部分;在叶片径向最内侧的剖面线的上部分的切向宽度比下部分的切向宽度大,在径向延伸过程中,剖面线上、下部分的切向宽度同时增加且下部比上部增加的幅度大,轴向高度逐渐缩小,同时剖面面积保持不变,叶片径向最外侧的剖面线的上、下部分的切向宽度比为1.1:1~1:1.1且轴向高度比内侧小;靠近搅拌轴的区域称为叶片的径向内侧,远离搅拌轴的区域称为叶片径向外侧,切向宽度是指在圆盘所在水平面上的投影的长度,剖面面积是指剖面线的两个端点连接成的直线与剖面线所围成的平面区域的面积;所述径向伸展的叶片安装在圆盘上,叶片的尾边固定于圆盘。

2.根据权利要求1所述的搅拌装置,其特征在于,所述剖面线分为上、下两部分,在不同径向位置处的剖面线都是不同的;叶片径向最内侧的剖面线的下部分的切向宽度与上部分的切向宽度之比为0.5~0.85;叶片径向最外侧的剖面线的上部分与下部分的切向宽度相等。

3.根据权利要求1所述的搅拌装置,其特征在于,所述圆盘的直径与搅拌器直径之比为

0.5~0.8;叶片径向长度与搅拌器直径之比为0.15~0.4。

4.根据权利要求1所述的搅拌装置,其特征在于,所述剖面线为抛物线、椭圆弧线或者圆弧线。

5.根据权利要求1所述的搅拌装置,其特征在于,所述叶片径向最外侧的剖面线的轴向高度与叶片径向最内侧的剖面线的轴向高度之比为0.4~0.9。

6.根据权利要求1所述的搅拌装置,其特征在于,所述圆盘,每个圆盘上均布有叶片,叶片的数量为4~10个。

7.根据权利要求1所述的搅拌装置,其特征在于,所述叶片径向最内侧的剖面线的高度与搅拌器直径之比为0.1~0.35;搅拌器的直径是指两个距离最远的尾点之间的距离。

8.一种反应器,其特征在于,所述反应器含有权利要求1~7任一所述的搅拌装置。

9.权利要求1~7任一所述的搅拌装置在气液分散或者混合方面的应用。
