1.一种纳米碳氮化钛粉末的制备方法，其特征在于：包括以下步骤：(1)取偏钛酸、活性炭粉末、去离子水混合，搅拌均匀；

(2)之后恒温加热并搅拌至溶液呈糊状，再次加入去离子水，恒温加热并搅拌使之重新糊化，恒温加热的温度为40-80℃，重复此步骤三或四次后，得到胶状物A；

(3)将所得的胶状物A干燥至恒重量后取出，得到前驱体B；

(4)将所得的前驱体B于真空碳管炉煅烧，通入N2以5-20℃/min的升温速度升温至1400℃-1800℃后，保温0.5-2h，冷却得到纳米碳氮化钛粉末。

2.根据权利要求1所述的纳米碳氮化钛粉末的制备方法，其特征在于：所述的步骤(1)中偏钛酸、活性炭粉末、去离子水的投料质量比为1:(2-6):(18-25)。

3.根据权利要求1所述的纳米碳氮化钛粉末的制备方法，其特征在于：所述的步骤(1)和步骤(2)中搅拌的方式为，使用磁力搅拌器，转速为1000-1500r/min。

4.根据权利要求1所述的纳米碳氮化钛粉末的制备方法，其特征在于：所述的步骤(3)中干燥的温度为100-150℃。

5.根据权利要求1所述的纳米碳氮化钛粉末的制备方法，其特征在于：所述的步骤(4)中N2的流速为0.2-0.8L/min。

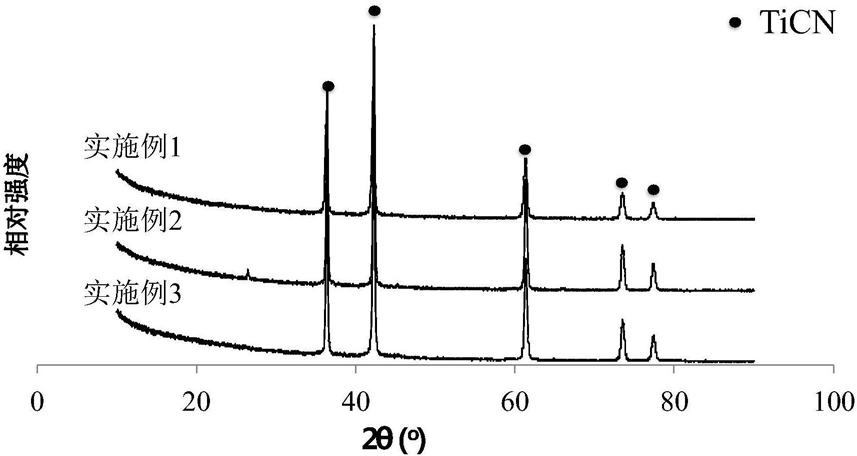

6.根据权利要求1所述的纳米碳氮化钛粉末的制备方法，其特征在于：所述的纳米碳氮化钛粉末的粒径为100-300nm。
