1.一种不含油脂的浅色固体润滑膏，其特征在于，该润滑膏包括以下重量份的组分：

所述复合分散液为丙烯酸树脂与自干型有机硅树脂的分散液复合物；

所述耐磨添加剂选自α-Al2O3、Pb3O4、空心玻璃微珠三者的复配物；所述α-Al2O3和Pb3O4，粒径为30～100nm，二者质量比为3～2:1；所述空心玻璃微珠粒径在8～65μm，其抗压强度大于60MPa；

所述抗氧化剂选用三氧化二锑；

所述聚四氟乙烯微粉的粒径为Dv50在2μm，熔点为320℃；

所述剪切触变剂选用马来酸酐酯化聚乙烯醇和二乙烯基苯交联的丙烯酸十八烷基酯复配而成。

2.如权利要求1所述的一种不含油脂的浅色固体润滑膏，其特征在于，所述复合分散液中的有机硅树脂为自干型树脂9801B。

3.如权利要求1所述的一种不含油脂的浅色固体润滑膏的制备方法，其特征在于包括如下步骤：(1)复合分散液的制备：以重量份计，取25～40份丙烯酸树脂加入到15～35份乙酸乙酯，在不断搅拌的条件下加入15～20份正丁醇形成透明液体，再向分散液中添加25～35份有机硅树脂，搅拌半小时后备用；

(2)耐磨添加剂的制备：采用纳米α-Al2O3和纳米Pb3O4复配之后添加空心玻璃微珠，硅烷偶联剂KH550作改性处理之后再接枝环氧树脂，具体包括如下三步：a.以重量份计，称取45～76份纳米α-Al2O3、15～38份纳米Pb3O4和20～30份空心玻璃微珠，将其置于XQM-6行星球磨机中研磨得耐磨添加剂原料备用；

b.硅烷偶联剂改性：取上述步骤a中研磨得到的耐磨添加剂原料16～34份溶于60～85份无水乙醇中，再向其中加入0.08～0.12份硅烷偶联剂KH550，在沸点处冷凝回流反应5小时，离心洗涤3次，得改性纳米粒子；

c.环氧树脂接枝包覆：取8～17份上述步骤b制得的改性后的纳米粒子与7～11份E-44环氧树脂溶于43～67份无水乙醇中在沸点处冷凝回流反应5h，离心、洗涤3次，110℃下真空干燥6h，得耐磨添加剂；

(3)取上述步骤(1)制得的复合分散液74～80份，向其中添加步骤(2)制得的耐磨添加剂5～10份以及三氧化二锑0.5～3份和聚四氟乙烯微粉14～19份，并研磨搅拌均匀；

(4)向上述步骤(3)所得产物中加入剪切触变剂0.5～2份，继续研磨搅拌，得到浅色固体润滑膏；

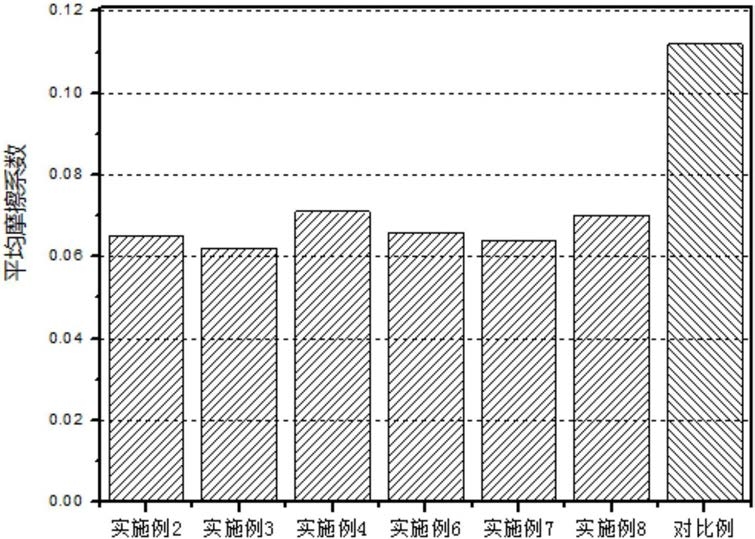

所述剪切触变剂的制备方法是：称取45～55份马来酸酐酯化聚乙烯醇和53～60份二乙烯基苯交联的丙烯酸十八烷基酯，将其置于XQM-6行星球磨机中研磨制得。
