1.一种丙烯酸酯聚合物乳液，其特征在于所述乳液由如下质量配比的原料制成：两性表面活性剂0.6-1.8％、阴离子表面活性剂0.3-1.2％、丙烯酸酯类单体10-20％、甲基丙烯酸酯类单体10-20％、功能性单体0.3-3％、引发剂0.06-0.6％，余量为水；所述两性表面活性剂为十四烷基二甲基羟丙基甜菜碱、十六烷基磷酸酯甜菜碱、十二烷基羟丙基磺基甜菜碱和十四烷基羟丙基磺基甜菜碱中的一种或两种以上任意比例的混合；所述阴离子表面活性剂为月桂酰谷氨酸钠、月桂酰肌氨酸钠和肉豆蔻酰肌氨酸钠中的一种或两种以上任意比例的混合；所述功能性单体为丙烯酰胺、甲基丙烯酸羟丙酯和甲基丙烯酸六氟丁酯中的一种或者是它们的混合物；所述引发剂为过硫酸钾或过硫酸铵。

2.如权利要求1所述丙烯酸酯聚合物乳液，其特征在于所述两性表面活性剂为下列之一：十四烷基二甲基羟丙基甜菜碱、十六烷基磷酸酯甜菜碱、十二烷基羟丙基磺基甜菜碱或十四烷基羟丙基磺基甜菜碱；所述阴离子表面活性剂为下列之一：月桂酰谷氨酸钠、月桂酰肌氨酸钠或肉豆蔻酰肌氨酸钠。

3.如权利要求1所述丙烯酸酯聚合物乳液，其特征在于所述丙烯酸酯类单体为丙烯酸乙酯、丙烯酸丙酯、丙烯酸丁酯或丙烯酸异辛酯中的一种；所述甲基丙烯酸酯类单体为下列之一：甲基丙烯酸甲酯、甲基丙烯酸乙酯、甲基丙烯酸丙酯、甲基丙烯酸丁酯、甲基丙烯酸正辛酯或甲基丙烯酸异辛酯。

4.如权利要求1所述丙烯酸酯聚合物乳液，其特征在于所述功能性单体为甲基丙烯酸六氟丁酯。

5.如权利要求1所述丙烯酸酯聚合物乳液，其特征在于所述乳液由如下质量配比的原料制成：两性表面活性剂0.6-1.5％、阴离子表面活性剂0.3-0.9％、丙烯酸酯类单体10-

20％、甲基丙烯酸酯类单体10-20％、功能性单体0.6-3％、引发剂0.06-0.3％，余量为水。

6.如权利要求1所述丙烯酸酯聚合物乳液，其特征在于所述乳液由如下质量配比的原料制成：两性表面活性剂0.6-1.2％、阴离子表面活性剂0.3-0.6％、丙烯酸酯类单体10-

20％、甲基丙烯酸酯类单体10-20％、功能性单体1.5-3％、引发剂0.9-0.15％，余量为水，。

7.如权利要求1所述丙烯酸酯聚合物乳液，其特征在于所述乳液由如下质量配比的原料制成：十四烷基二甲基羟丙基甜菜碱0.6％、月桂酰谷氨酸钠0.3％、丙烯酸丁酯15％、甲基丙烯酸甲酯15％、甲基丙烯酸六氟丁酯3％、过硫酸钾0.12％，余量为水。

8.如权利要求1所述丙烯酸酯聚合物乳液，其特征在于所述乳液由如下质量配比的原料制成：十二烷基羟丙基磺基甜菜碱0.6％、月桂酰谷氨酸钠0.3％、丙烯酸乙酯10％、甲基丙烯酸乙酯10％、甲基丙烯酸六氟丁酯0.6％、过硫酸钾0.06％，余量为水。

9.一种权利要求1所述丙烯酸酯聚合物乳液的制备方法，其特征在于所述方法为：先将配方量两性表面活性剂、阴离子表面活性剂和部分水混合，搅拌并水浴升温至75-85℃，分别在15min内滴加10-30％配方量的丙烯酸酯类单体与甲基丙烯酸酯类单体和功能性单体的混合、10-30％配方量引发剂和部分水，滴加完毕后继续保温20-40min；然后于2.5-4.0h内滴加剩余配方量的引发剂和水、丙烯酸酯类单体、甲基丙烯酸酯类单体和功能性单体，滴加完毕后，升温至90℃，继续保温30-45min；降温至40℃，过滤出料，取滤液即得丙烯酸酯聚合物乳液。

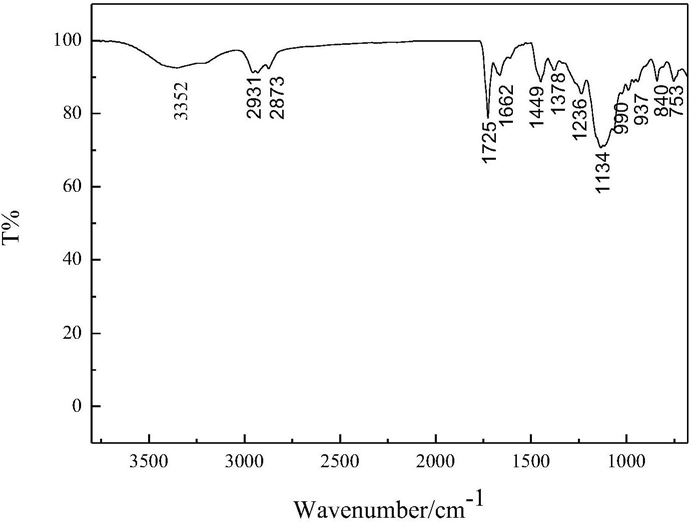

10.如权利要求9所述的方法，其特征在于所述丙烯酸酯类单体与甲基丙烯酸酯类单体和功能性单体首次加入量为配方量的10％，所述引发剂首次加入量为配方量的10％。
