1.一种双核羧基钴酞菁/凹凸棒石复合光催化剂，其特征是：将六(羧基)双核钴酞菁和凹凸棒石，放入乙醇溶液中进行超声负载2～4h而得到，六(羧基)双核钴酞菁的原料包括1,

2,4-苯三酸酐、均苯四甲酸酐、尿素、CoCl2·6H2O，六(羧基)双核钴酞菁的结构式为：六(羧基)双核钴酞菁和凹凸棒石的质量比为4：1，1,2,4-苯三酸酐、均苯四甲酸酐、尿素、CoCl2·6H2O的摩尔比为4.2：0.5：37.5：1.5。

2.权利要求1所述的双核羧基钴酞菁/凹凸棒石复合光催化剂的制备方法，其特征是：包括以下步骤：

(1)凹凸棒石的预处理

称取凹凸棒石粘土，放入三口烧瓶中，加入50～70wt％的浓硝酸，120～150℃加热搅拌

8～10h，反应结束后冷却，用水洗至中性；

(2)酞菁前驱体的制备

将1,2,4-苯三酸酐、均苯四甲酸酐、尿素、CoCl2·6H2O混合研匀，氮气保护，在150～160℃下搅拌加热4～5h，降温至室温，加入盐酸，静置过夜，过滤，用蒸馏水洗至中性，烘干滤渣，对粗品进行酸洗和碱洗，得到酞菁前驱体；

(3)双核羧基钴酞菁的制备

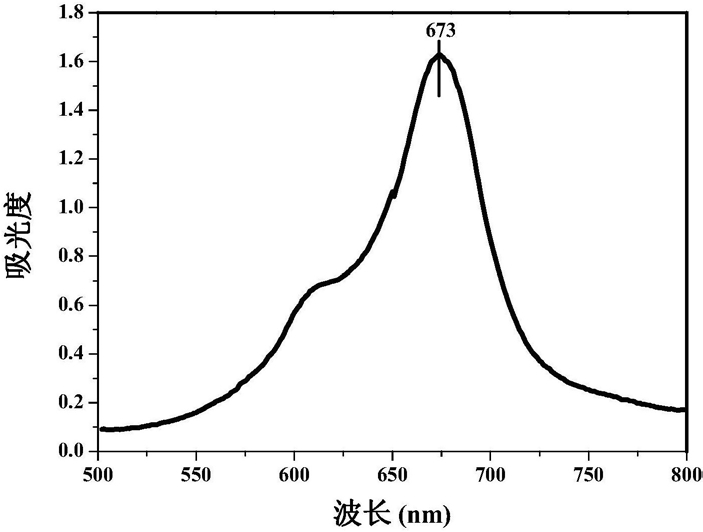

将酞菁前驱体与1,2,4-苯三酸酐、尿素、CoCl2·6H2O混合研匀，重复步骤(2)中的反应与后处理，得到蓝绿色固体，即双核羧基钴酞菁；

(4)双核羧基钴酞菁/凹凸棒石复合光催化剂的制备

将双核羧基钴酞菁和凹凸棒石，放入乙醇溶液中进行超声负载2～4h，得到双核羧基钴酞菁/凹凸棒石复合光催化剂。

3.根据权利要求2所述的双核羧基钴酞菁/凹凸棒石复合光催化剂的制备方法，其特征是：所述的步骤(2)中1,2,4-苯三酸酐、均苯四甲酸酐、尿素、CoCl2·6H2O与步骤(3)中的1,

2,4-苯三酸酐、尿素、CoCl2·6H2O的摩尔比为3：0.5：25：1.1：1.2：12.5：0.4。

4.根据权利要求2所述的双核羧基钴酞菁/凹凸棒石复合光催化剂的制备方法，其特征是：所述的步骤(2)和步骤(3)中的酸洗为放至2％的盐酸溶液中，搅拌加热至90℃，反应1h，旋蒸；碱洗为放至2％的氢氧化钠溶液中，搅拌加热至90℃，反应1h，旋蒸。
