专利号: 2016106483461
申请人: 泉州市君健智能家居设备有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

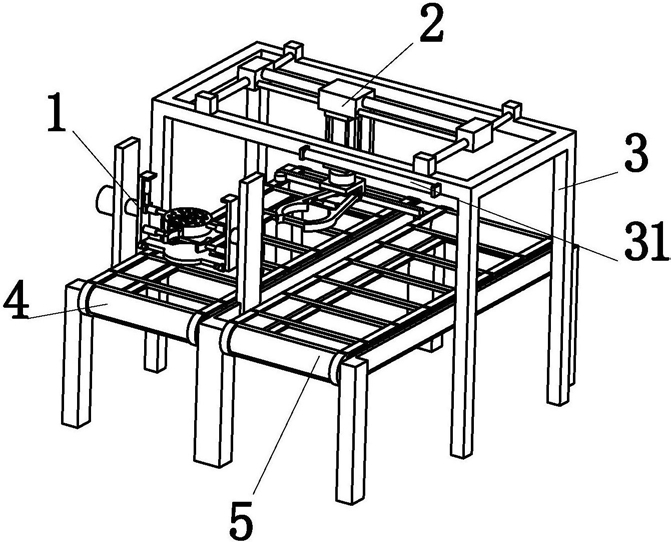

1.一种园艺用花卉换盆设备,其特征在于:包括换盆装置(1)、输送装置(2)、输送架(3)、第一链式输送带(4)和第二链式输送带(5),所述的输送装置(2)位于输送架(3)上方;

所述的第一链式输送带(4)和第二链式输送带(5)位于输送架(3)下方;所述的换盆装置(1)安装在第一链式输送带(4)的上方;所述的输送架(3)前方设置有红外线加热管(31);其中:所述的换盆装置(1)包括支座(101)、第一回转气缸(102)、安装板(103)、升降气缸(104)、滑槽(105)、滑块(106)、托举气缸(107)、托举板(108)、夹持气缸(109)、夹持板(110)、水平板(111)和振动电机(112),所述的第一回转气缸(102)安装在支座(101)外侧;所述的安装板(103)与第一回转气缸(102)相连接;所述的升降气缸(104)一端固定在安装板(103)上方,另一端与滑块(106)相固连;所述的滑块(106)安装在滑槽(105)内;所述的托举气缸(107)一端与滑块(106)相固连,另一端与托举板(108)相固连;所述的夹持气缸(109)位于托举气缸(107)下方,夹持气缸(109)一端固定在安装板(103)上,另一端安装有夹持板(110);所述的水平板(111)与安装板(103)底部相固连;所述的振动电机(112)通过电机套安装在水平板(111)上;所述的输送装置(2)包括X轴无杆气缸(201)、Y轴无杆气缸(202)、竖直板(203)、Z轴气缸(204)、第二回转气缸(205)、L形板(206)、喷头(207)、进土口(208)、夹紧板(209)和夹紧气缸(210),所述的Y轴无杆气缸(202)安装在X轴无杆气缸(201)上;所述的竖直板(203)安装在Y轴无杆气缸(202)下方;所述的Z轴气缸(204)安装在竖直板(203)上,所述的第二回转气缸(205)与Z轴气缸(204)相连;所述的L形板(206)安装在第二回转气缸(205)下方,且L形板(206)左右两侧分别设置有喷头(207)和进土口(208);所述的夹紧板(209)与L形板(206)通过铰接相连;所述的夹紧气缸(210)与夹紧板(209)通过铰接相连。

2.根据权利要求1所述的一种园艺用花卉换盆设备,其特征在于:所述的托举板(108)包括底板(1081)、半圆通孔(1082)、圆形通孔(1083)和挡板(1084),所述的底板(1081)上设置有半圆通孔(1082)和圆形通孔(1083),底板(1081)外侧设置有挡板(1084)。

3.根据权利要求1所述的一种园艺用花卉换盆设备,其特征在于:所述的夹持板(110)的横截面为圆弧形。

4.根据权利要求1所述的一种园艺用花卉换盆设备,其特征在于:所述的夹紧板(209)顶部为圆弧形。

5.根据权利要求1所述的一种园艺用花卉换盆设备,其特征在于:所述的喷头(207)连接外界水源。

6.根据权利要求1所述的一种园艺用花卉换盆设备,其特征在于:所述的进土口(208)连接外界装有新鲜土壤的土箱。
