专利号: 2016106502104
申请人: 浙江海洋大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

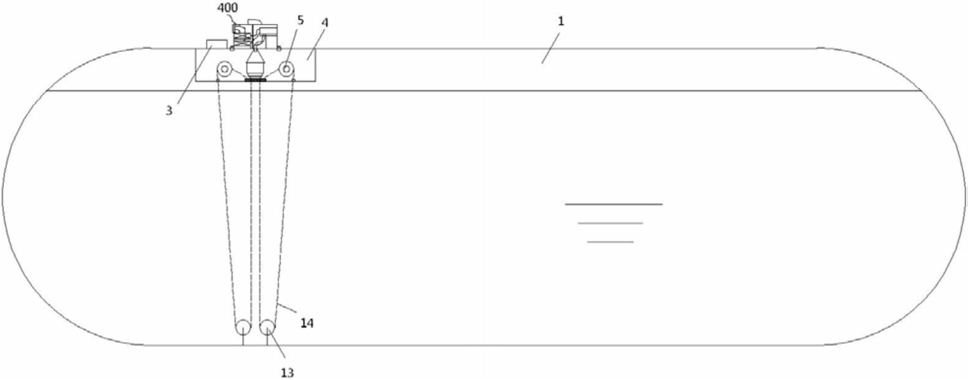

1.LNG槽罐车液态杂质含量便携式检测装置,包括LNG槽罐(1),所述LNG槽罐(1)内设有储液室(4),其特征在于,所述储液室(4)内安装有伸缩取样管(6),所述伸缩取样管(6)的两侧安装电机带动旋转的滑轮一(5),所述LNG槽罐(1)内的底部安装有滑轮二(13);钢丝绳(14)一端固定在伸缩取样管(6)两侧连接孔(17)上,另一端依次绕过滑轮二(13)、滑轮一(5)再次固定在连接孔(17)上;PLC控制器(3)与电机之间连接有控制导线;伸缩取样管(6)两侧的储液室(4)上设有螺纹槽(31);

所述伸缩取样管(6)的顶部连接有吸头(20),所述伸缩取样管(6)还连接有取样泵,所述储液室(4)内还设有供伸缩取样管(6)穿过的密封孔(15),所述密封孔(15)的内侧安装有橡胶垫(18),连接孔(17)的外圈还安装有扩大圈(16),所述伸缩取样管(6)连接有出料管(32),所述出料管(32)连接有便携式监测装置(400);所述便携式监测装置(400)包括箱体(412),箱体(412)的两端安装有与螺纹槽(31)配合的螺纹块(401),所述螺纹块(401)上设有锁紧装置(411);所述箱体(412)内的一侧安装有支架一(403),所述支架一(403)的上方安装有换热器(404)、下方安装有蓄电池(402);所述换热器(404)设有连接管(413)与出料管(32)锁紧连接;气相气体成分分析仪(409)和液相成分分析仪(410)安装在箱体(412)的另一侧;所述换热器(404)分别与气相气体成分分析仪(409)和液相成分分析仪(410)连接有气相输入管路和液相输入管路;所述箱体(412)的侧边还安装有数据处理及显示装置(408),所述气相气体成分分析仪(409)和液相成分分析仪(410)与数据处理及显示装置(408)均连接有数据传输线路组;所述扩大圈(16)的直径小于密封孔(15);所述出料管(32)的出料端安装有止回阀(7)。

2.如权利要求1所述的LNG槽罐车液态杂质含量便携式检测装置,其特征在于,所述数据处理及显示装置(408)的外侧还安装有保护盖(407)。

3.如权利要求1-2中任意一项所述的LNG槽罐车液态杂质含量便携式检测装置,其特征在于,所述吸头(20)包括固定在伸缩取样管(6)管壁的固定块(201),以及与固定块(201)相配合安装的堵头(206),堵头(206)与固定块(201)之间形成进料通道(209);所述固定块(201)的中心安装有蜂窝头(203),所述蜂窝头(203)的两侧安装有弹簧一(202)与堵头(206)连接,所述堵头(206)的内侧通过弹簧二(207)连接有挡块(205);所述挡块(205)的上方堵头(206)内设有回流通道(208),所述挡块(205)内还设有回流斜道(204)与蜂窝头(203)连通。

4.如权利要求1所述的LNG槽罐车液态杂质含量便携式检测装置的多参数监测方法,其特征在于,包括如下步骤:

1)将换热器(404)的连接管(413)与出料管(32)锁紧连接,便携式监测装置(400)两侧的螺纹块(401)与螺纹槽(31)配合安装,同时将锁紧装置(411)旋入螺纹槽(31)内使箱体(412)与储液室(4)固定连接;

2)通过PLC控制器(3)控制滑轮一(5)旋转拉动钢丝绳(14)运动使伸缩取样管(6)伸长向LNG槽罐(1)内运动到达指定采样位置;

3)取样泵开始对伸缩取样管(6)内部进行取样,使管内产生负压,同时堵头(206)被吸开,LNG通过蜂窝头(203)之后通过进料通道(209)吸入伸缩取样管(6)内最后进入连接管(413)内,此时止回阀(7)开启,将LNG截留;

4)取样泵停止取样,这样通过弹簧一(202)的回弹将堵头(206)再次堵住固定块(201),此时伸缩取样管(6)残留的LNG进入回流通道(208)内顶开挡块(205),通过挡块(205)的侧壁和回流斜道(204)进入蜂窝头(203)之后流回LNG槽罐(1)内,弹簧二(207)回弹使挡块(205)将回流通道(208)堵住;

5)通过PLC控制器(3)控制滑轮一(5)反方向旋转,使伸缩取样管(6)收缩回到密封孔(15),此时扩大圈(16)压紧密封孔(15),密封孔(15)被堵住;

6)LNG被送入箱体(412)内的换热器(404)之后被加热,然后送入液相成分分析仪(410),剩余的继续加热汽化,并送入气相气体成分分析仪(409);

7)液相成分分析仪(410)和气相气体成分分析仪(409)将检测到的数据通过数据线送入数据处理及显示装置(408)内进行处理显示,工作人员记录监测到的数据。
