1.一种高铜钨铜纳米复合粉末的制备方法，其特征在于：包括以下步骤：步骤一、分别配制硝酸铜、偏钨酸铵和草酸溶液，备用，其中，三种溶液中的溶剂均为水-乙醇的混合溶液，水和乙醇的摩尔比为1:0.5～1:2；

步骤二、将步骤一中配制的三种溶液按照硝酸铜、偏钨酸铵和草酸摩尔比为1：（0.04～

0.2）（：1～1.5）混合均匀，然后向混合溶液中逐滴加入质量浓度为30~60%的NaOH溶液，直至混合溶液的pH值≤3，备用；

步骤三、将步骤二制得混合溶液在温度为60～90℃、搅拌条件下反应2-4h，然后将反应产物过滤、洗涤后，在温度为80～95℃的条件下干燥18-20h，制得前驱体；

步骤四、将步骤三制备的前驱体在温度为400～600℃的条件下煅烧2-4h，得到煅烧粉；

再将煅烧粉置于氢气还原气氛中，在温度为350～500℃的条件下还原1～2h，温度为650～

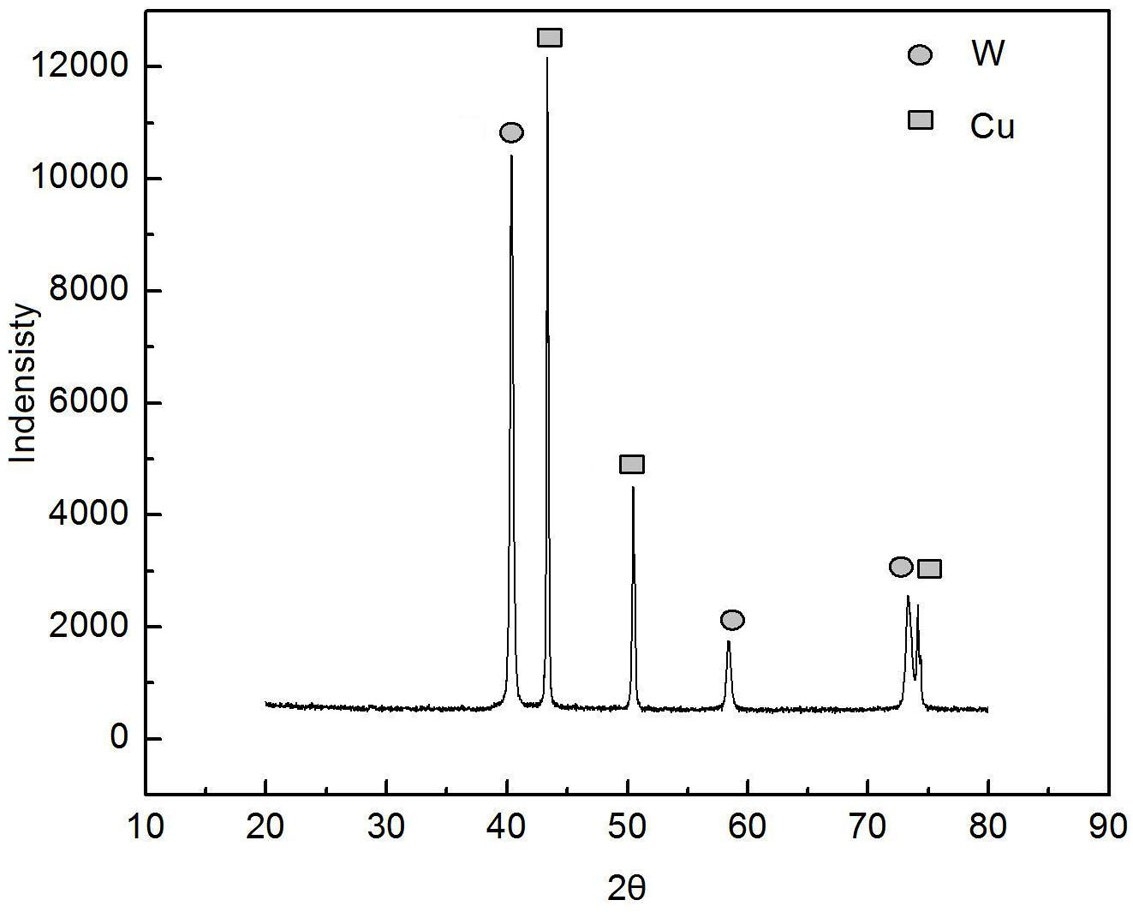

800℃的条件下还原1.5～3.0h，冷却至室温后制得颗粒状高铜钨铜粉。

2.如权利要求1所述的一种高铜钨铜纳米复合粉末的制备方法，其特征在于：所述步骤一中采用的水为去离子水或蒸馏水。

3.如权利要求1所述的一种高铜钨铜纳米复合粉末的制备方法，其特征在于：所述步骤一中硝酸铜、偏钨酸铵和草酸溶液的浓度均为0.1~3.0mol/L。
