1.一种制备纳米氧化锆掺杂氧化钨的方法，其特征在于：包括以下步骤：步骤一、在室温下，配制偏钨酸铵的蒸馏水水溶液，并在连续搅拌的条件下，向偏钨酸铵蒸馏水水溶液中逐滴滴入浓硝酸溶液，直至溶液的pH值达到0.1-1.5，备用；

步骤二、在室温下，按照硝酸锆和尿素的摩尔比为（0.05 0.5）:1配制硝酸锆和尿素的~混合蒸馏水水溶液，备用；

步骤三、按照偏钨酸铵、硝酸锆和尿素的摩尔比为（0.25 2.80）：（0.05 0.5）:1 将步骤~ ~一和步骤二中配制的溶液分别加入高压反应釜中，在170℃-200℃温度下反应18-24h，反应完全后，取出空冷至室温；

步骤四、将步骤三中所得溶液的上清液倒出，沉淀用蒸馏水洗涤，直至两次洗涤溶液的pH 达到6 8时，将两次洗涤的溶液进行混合，混合均匀后用搅拌机搅拌2h，搅拌速率为800~ ~

1200r/min，备用；

步骤五、将步骤四制得的混合溶液进行抽滤，过滤后的沉淀放入恒温干燥箱中，在干燥温度为80℃的条件下干燥10h，备用；

步骤六、将经步骤五干燥后的固体在温度为450-550℃的条件下煅烧2-4h，空冷至室温后制得产品。

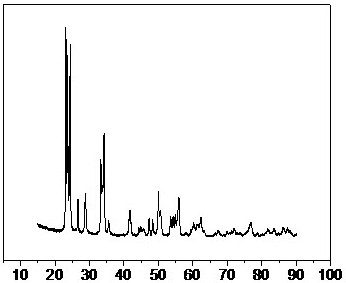

2.如权利要求1所述的一种制备纳米氧化锆掺杂氧化钨的方法，其特征在于：所述偏钨酸铵的摩尔浓度为0.09 0.15mol/L。

~
