专利号: 2016106550521
申请人: 浙江工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 流体压力执行机构;一般液压技术和气动技术
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

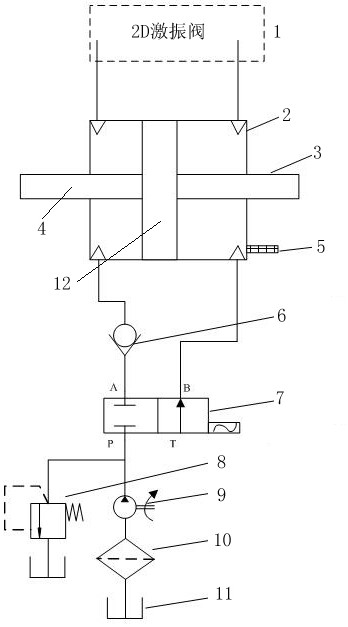

1.一种基于2D阀控振动拉削的激振缸纠偏装置的激振缸纠偏方法,所述2D阀控振动拉削的激振缸纠偏装置,包括与2D激振阀(1)连接的激振缸缸筒(2),所述激振缸缸筒(2)内设有激振缸活塞(12),激振缸活塞(12)左右两面分别连接左活塞杆(4)和右活塞杆(3),左活塞杆(4)和右活塞杆(3)端头分别伸出激振缸缸筒(2)左右两侧,激振缸缸筒(2)右侧外壁设有接近传感器(5),激振供油回路中并联纠偏油路,所述接近传感器(5)连接控制器,控制器与纠偏油路连接,接近传感器(5)用于检测激振缸活塞位置并向控制器发出位置信号,由控制器控制纠偏油路来完成纠正激振缸活塞偏置;所述纠偏油路包括油箱(11)、液压泵(9)、滤油器(10)、溢流阀(8)、常闭二位二通阀(7)及单向阀(6),油箱(11)、液压泵(9)、滤油器(10)与2D激振阀(1)所在的激振油路共用油,单向阀(6)一端连接激振缸缸筒(2)左侧腔体,常闭二位二通阀(7)一端连接激振缸缸筒(2)右侧腔体,单向阀(6)另一端与常闭二位二通阀(7)另一端连接,油箱(11)、滤油器(10)及液压泵(9)依次连接再连接常闭二位二通阀(7),溢流阀(8)设置在液压泵(9)与常闭二位二通阀(7)之间的管路上,溢流阀(8)用于调高油压,常闭二位二通阀(7)用于控制该纠偏油路的通断;其特征在于包括如下步骤:

1)预先在激振缸缸筒(2)右侧外壁安装上接近传感器(5),并在接近传感器(5)上设定激振缸活塞(12)相对于激振缸缸筒(2)右侧壁的安全距离;

2)拉削伊始或者振动拉削过程中,激振缸推力小于拉削力,激振缸活塞右移,当接近传感器(5)检测到激振缸活塞(12)相对于激振缸缸筒(2)右侧壁距离小于步骤1)设定的最小安全距离时,接近传感器(5)向控制器发出检测到的激振缸活塞(12)位置信号,控制器接到接近传感器(5)的信号后向常闭二位二通阀(7)发出接通信号;

3)常闭二位二通阀(7)接收控制器的信号后接通纠偏油路,液压泵(9)将油箱(11)的油泵出经滤油器(10)过滤后向激振缸右腔供油,激振缸活塞(12)在右腔油压的作用下,停止向右运动,转而向激振缸缸筒(2)左侧运动,偏离极限位置;

4)激振缸活塞(12)向左运动过程中,当接近传感器(5)检测到激振缸活塞(12)相对于缸筒右侧壁距离大于步骤1)设定的最小安全距离时,将检测到的激振缸活塞(12)的位置信号发送给控制器,控制器接受信号的同时向常闭二位二通阀(7)发出关闭信号,油箱(11)停止向激振缸右腔供油,纠偏油路关停;

5)2D阀控电液振动正常运行,激振缸输出高频、大推力、低幅振动。

2.根据权利要求1所述的激振缸纠偏方法,其特征在于步骤1)中的激振缸活塞(12)继续右移时,激振缸活塞(12)相对于激振缸缸筒(2)右侧壁小于最小安全距离并达到极限位置,激振缸振动不再产生,振动拉削失效。

3.根据权利要求1所述的激振缸纠偏方法,其特征在于步骤3)中向激振缸右腔供油的油压大小由溢流阀(8)调节。
