专利号: 201610656081X
申请人: 重庆市万闸防汛器材有限责任公司
专利类型:发明专利
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2024-07-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

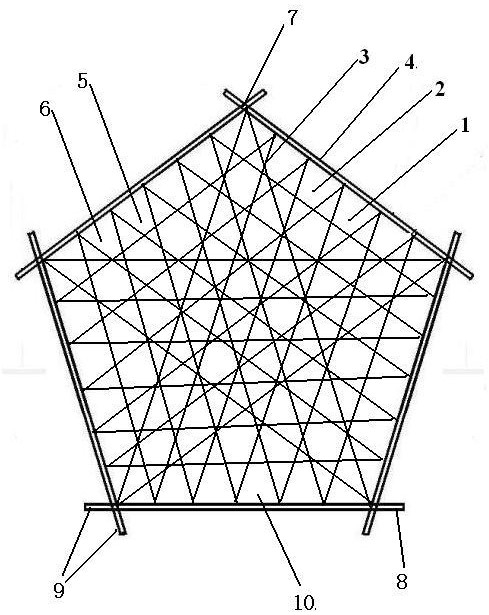

1.一种用于修筑堤坝或截流堵口的双叉头网架,包括框架(2)和网丝(3),框架(2)包括边框(4),若干条边框(4)的边端(8)两两相互交接而装接成为多边形框架(5),网丝(3)固定装接在框架(2)内成为多边形网架(6);其中每两条边框(4)的边端(8)相互交接的接触点称为交接点(7),其特征在于每两条相互交接的边框(4)的边端(8)在交接点(7)处向外延伸,成为相互交叉的双叉头(9),所述框架(2)成为双叉头框架(10),网架成为双叉头网架(1)。

2.根据权利要求1所述的双叉头网架,其特征在于所述双叉头网架(1)是正三角形双叉头网架(11),所述正三角形双叉头网架(11)包括三条边框(4)和网丝(3);将三条边框(4)的边端(8)两两相互交接,每两条相互交接的边框(4)的边端(8)在交接点(7)处向外延伸,成为三角形双叉头框架(14);同一条边框(4)中两个交接点(7)的距离称为边框点距(13),当三条边框(4)的边框点距(13)相等时,成为正三角形双叉头框架(14);网丝(3)固定装接在框架(2)内成为正三角形双叉头网架(11)。

3.根据权利要求2所述的双叉头网架,其特征在于所述边框(4)由金属材料或其他硬质材料制作,包括钢材、合金铜材,硬质合金、PVC材料中的一种或两种;所述网丝(3)由金属或具有韧性的材料制作,包括钢筋、钢丝、尼龙绳、麻绳中的一种或多种。

4.根据权利要求2所述的双叉头网架,其特征在于边框(4)的交接点(7)位置和/或在边框(4)的两个交接点(7)之间的位置还设置有装接部件,这些部件是绑接钢丝、卡扣或螺丝螺帽中的一种或几种。

5.一种用于修筑堤坝或截流堵口的三叉头笼体,其特征在于采用双叉头网架(1)制作;

若干个双叉头网架(1)的边框(4)两两相互并接成为笼体(16),各边框(4)的交接点(7)并接在一起后成为笼体顶点(17),笼体顶点(17)的外端成为边框(4)相互交叉后的三叉头(18),所述笼体成为三叉头笼体(15)。

6.根据权利要求5所述的三叉头笼体,其特征在于将三叉头笼体(15)的笼体顶点(17)上的三叉头(18)的叉头减少,做成为单叉头或双叉头,所述三叉头笼体(15)变为单叉头笼体或双叉头笼体;或者将笼体顶点(17)上的叉头增加,做成四叉头,五叉头或更多叉头,所述三叉头笼体变为四叉头笼体、五叉头笼体或更多叉头笼体。

7.根据权利要求5所述的三叉头笼体,其特征在于所述三叉头笼体(15)是正四面体三叉头钢筋笼(19),包括四个大小相同的正三角形双叉头网架(11);所述网架的边框(4)用钢筋制作,网丝(3)用钢丝制作;将四个正三角形双叉头网架(11)的边框(4)两两相互并接,其主体部分成为正四面体(20),正四面体(20)的四个笼体顶点(17)均向外伸出三个叉头,成为正四面体三叉头钢筋笼(19)。

8.根据权利要求6所述的三叉头笼体,其特征在于所述三叉头笼体(15)是正三棱柱三叉头钢筋笼(21),包括三个大小相同的长方形双叉头网架(22)和两个大小相同的正三角形双叉头网架(11),其中长方形的一条边长与正三角形的边长相等;所述长方形双叉头网架(22)包括框架(2)和网丝(3),框架(2)包括边框(4),四条边框(4)的边端(8)两两相互交接而装接成为四边形框架(23),其中每两条边框(4)的边端(8)相互交接的接触点称为交接点(7),每两条相互交接的边框(4)的边端(8)在交接点(7)处向外延伸,成为相互交叉的双叉头(9),所述框架(2)成为四边形双叉头框架(24);同一条边框(4)中两个交接点(7)的距离称为边框点距(13),当四边形双叉头框架(24)中两两对应的两条边框(4)的边框点距(13)分别相等且相邻两个边框(4)互相垂直时,所述框架(2)成为长方形双叉头框架(25);网丝(3)固定装接在框架(2)内成为长方形双叉头网架(22);所述网架的边框(4)用钢筋制作,网丝(3)用钢丝制作;将三个大小相同的长方形双叉头网架(22)的对应边框(4)两两互相并接,构成正三棱柱体(26),正三棱柱体(26)的两侧为正三角形(27),调整正三棱柱体(26)的并接方式使该正三角形(27)与正三角形双叉头网架(11)中的正三角形大小相等,然后将正三角形双叉头网架(11)并接在正三棱柱体(26)的两侧,其主体部分成为正三棱柱状五面体(28),正三棱柱状五面体(28)的六个笼体顶点(17)均向外伸出三个叉头,构成正三棱柱三叉头钢筋笼(21)。

9.一种笼体,其特征在于,采用了权利要求1至权利要求8所述的双叉头网架(1)或者三叉头笼体(15)。

10.根据权利要求1-9中任意一项所述的双叉头网架或者三叉头笼体,其特征在于该网架或笼体应用于堤坝修建、河道截流、堤坝堵口或抗洪抢险。
