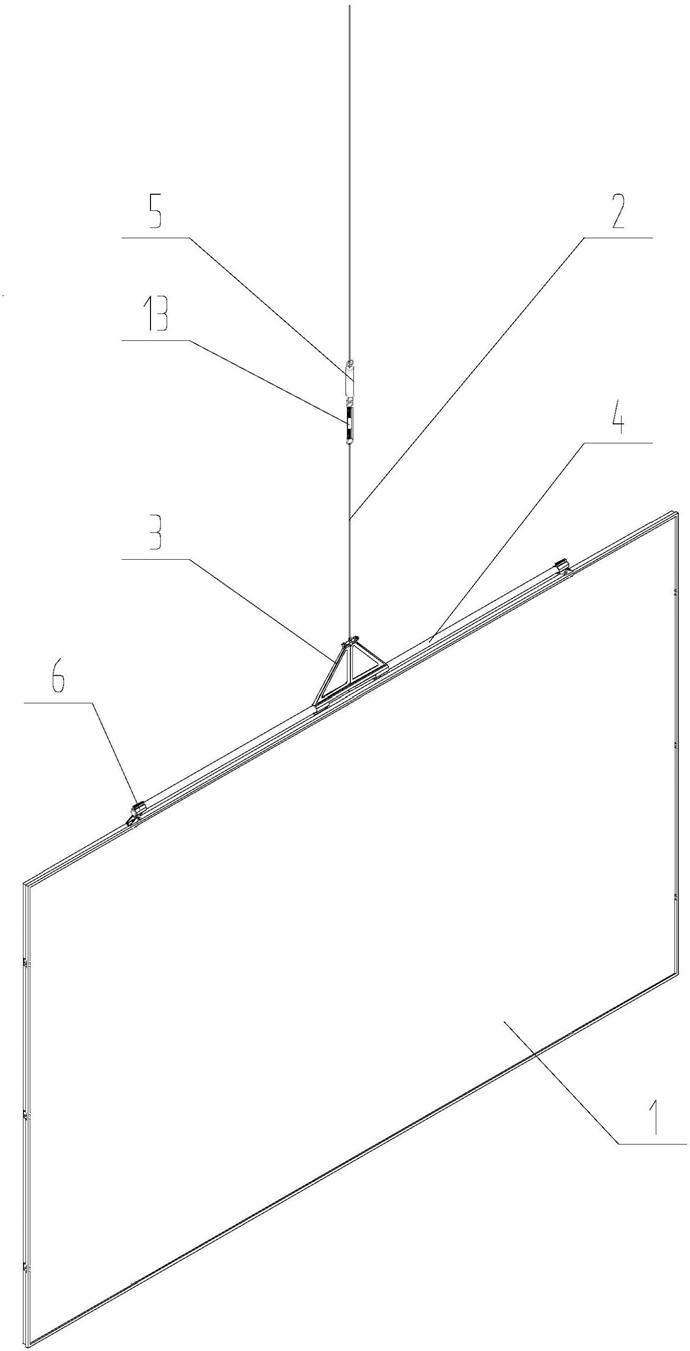

1.太阳翼板地面部装及测试用吊挂姿态调整装置,其特征在于:包括吊挂直杆(4)、吊挂连接件(3)、吊挂绳(2)、弹簧秤(5)、花篮螺栓(13)、X轴调节螺栓(7)、X轴滑动组件(8)、Y轴滑动连接件(6)、Y轴调节螺栓(11)和太阳翼连接件(12);所述弹簧秤(5)和花篮螺栓(13)均串联在所述吊挂绳(2)的中部,吊挂绳(2)的底部连接X轴滑动组件(8)的顶部;所述吊挂直杆(4)的中部固定在吊挂连接件(3)上,Y轴滑动连接件(6)、Y轴调节螺栓(11)和太阳翼连接件(12)均设有两个,两个Y轴滑动连接件(6)对称设置且分别固定在所述吊挂直杆(4)的左右两端,Y轴调节螺栓(11)沿Y轴方向设置,Y轴滑动连接件(6)通过Y轴调节螺栓(11)连接太阳翼连接件(12),Y轴滑动连接件(6)滑动连接在所述Y轴调节螺栓(11)上,调节Y轴调节螺栓(11)能带动Y轴滑动连接件(6)沿Y轴方向滑动;所述吊挂连接件(3)的上端设有沿X轴方向设置的滑轨(9),所述X轴调节螺栓(7)沿X轴方向设置在所述吊挂连接件(3)上,所述X轴调节螺栓(7)设置在所述滑轨(9)的正上方,X轴滑动组件(8)上设有与X轴调节螺栓(7)相配合的螺纹孔,X轴滑动组件(8)的底部设有与吊挂连接件(3)上的滑轨(9)相配合的滑槽,X轴滑动组件(8)套装在所述X轴调节螺栓(7)上,且X轴滑动组件(8)底部的滑槽滑动连接在所述滑轨(9)上,调节X轴调节螺栓(7)能带动X轴滑动组件(8)沿滑轨(9)进行滑动。
2.根据权利要求1所述的太阳翼板地面部装及测试用吊挂姿态调整装置,其特征在于:
所述吊挂连接件(3)的底部设有与所述吊挂连接件(3)一体成型的左右对称的两个直杆连接座(10),直杆连接座(10)为管夹状,吊挂直杆(4)固定在两个直杆连接座(10)上且通过用于固定两个直杆连接座(10)的螺栓进行固定。
3.根据权利要求1所述的太阳翼板地面部装及测试用吊挂姿态调整装置,其特征在于:
所述Y轴滑动连接件(6)呈管夹状,Y轴滑动连接件(6)的底部设有斜向下的凸起块,所述凸起块上设有与Y轴调节螺栓(11)相配合的螺纹孔,Y轴调节螺栓(11)穿过该螺栓孔。
4.根据权利要求1所述的太阳翼板地面部装及测试用吊挂姿态调整装置,其特征在于:
所述吊挂连接件(3)呈中部镂空的三角形状,吊挂连接件(3)的底边水平设置,X轴滑动组件(8)设置在吊挂连接件(3)的顶部端点处。
