陈皮剥刀
¥18000
专利号: 2016106653068
申请人: 嘉兴日雅光电有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 其他类不包含的食品或食料;及其处理
更新日期:2024-10-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

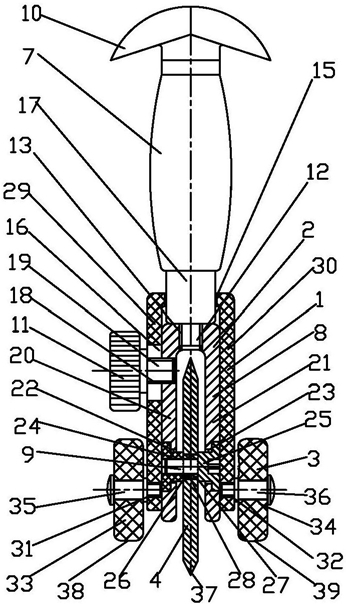

1.陈皮剥刀,其特征在于:所述的陈皮剥刀,包括有刀架(1)、升降架(2)、导轮(3)、圆刀片(4)、导向罩(5)以及旋转座(6),导轮(3)与升降架(2)连接,圆刀片(4)安装于刀架(1)上,升降架(2)与刀架(1)连接;刀架(1)包括有刀把(7)、刀座(8)、刀轴(9)以及剥皮勾(10),刀把(7)与剥皮勾(10)以及刀座(8)连接;刀轴(9)与刀座(8)固定连接,圆刀片(4)与刀轴(9)动配合连接,圆刀片(4)的外径大于导轮(3)的外径;升降架(2)包括有锁紧旋钮(11),导轮(3)安装于升降架(2)上;刀把(7)设有连接螺栓(12),刀座(8)设有连接螺孔(13),刀把(7)的连接螺栓(12)与刀座(8)的连接螺孔(13)连接;升降架(2)套在刀架(1)外面。

2.根据权利要求1所述的陈皮剥刀,其特征在于:所述的升降架(2)设有导向孔(15)以及升降孔(16),刀把(7)设有导向柱(17),刀座(8)设有升降螺孔(18),锁紧旋钮(11)设有升降螺栓(19);刀把(7)的导向柱(17)位于升降架(2)的导向孔(15)内,锁紧旋钮(11)的升降螺栓(19)穿过升降孔(16)与刀座(8)的升降螺孔(18)连接;利用锁紧旋钮(11)的升降螺栓(19)将升降架(2)固定于刀架(1)上。

3.根据权利要求1所述的陈皮剥刀,其特征在于:所述的刀座(8)设有左座板(20)以及右座板(21),左座板(20)设有左轴孔(22),右座板(21)设有右轴孔(23),刀轴(9)包括有左刀轴(24)以及右刀轴(25),左刀轴(24)与左轴孔(22)连接,右刀轴(25)与右轴孔(23)连接,左刀轴(24)与右刀轴(25)连接;右刀轴(25)设有对锁螺丝,左刀轴(24)设有对锁螺孔,右刀轴(25)的对锁螺丝与左刀轴(24)的对锁螺孔固定连接。

4.根据权利要求3所述的陈皮剥刀,其特征在于:所述的左刀轴(24)设有左凸柱(26),左凸柱(26)的外径小于左刀轴(24)的外径,右刀轴(25)设有右凸柱(27),右凸柱(27)的外径小于右刀轴(25)的外径;左凸柱(26)与右凸柱(27)接触,左凸柱(26)与右凸柱(27)对锁连接在一起,左凸柱(26)与右凸柱(27)构成一个圆刀轴(28),圆刀片(4)安装于圆刀轴(28)上;圆刀片(4)的厚度小于圆刀轴(28)的宽度,以保证圆刀片(4)能转动。

5.根据权利要求1所述的陈皮剥刀,其特征在于:所述的升降架(2)包括有左升降板

(29)以及右升降板(30),升降孔(16)设于左升降板(29)上,左升降板(29)设有左螺孔(31),右升降板(30)设有右螺孔(32);导轮(3)包括有左导轮(33)以及右导轮(34),左导轮(33)设有左轮轴(35),右导轮(34)设有右轮轴(36);左导轮(33)与左轮轴(35)动配合连接,左轮轴(35)与左升降板(29)固定连接,右导轮(34)与右轮轴(36)动配合连接,右轮轴(36)与右升降板(30)固定连接。

6.根据权利要求1所述的陈皮剥刀,其特征在于:所述的圆刀片(4)位于左导轮(33)与右导轮(34)之间,圆刀片(4)的轴线与左导轮(33)以及右导轮(34)轴线平行;圆刀片(4)的刀下端(37)比左导轮(33)的左轮下端(38)以及右导轮(34)的右轮下端(39)低。

7.根据权利要求1所述的陈皮剥刀,其特征在于:所述的导向罩(5)设有第一切割导向槽(41)、第二切割导向槽(42)以及第三切割导向槽(43),第一切割导向槽(41)、第二切割导向槽(42)以及第三切割导向槽(43)相互连通;第一切割导向槽(41)与第二切割导向槽(42)的夹角为120°角,第二切割导向槽(42)与第三切割导向槽(43)的夹角为120°角,第三切割导向槽(43)与第一切割导向槽(41)的夹角为120°角。

8.根据权利要求1所述的陈皮剥刀,其特征在于:所述的导向罩(5)由软质弹性材料构成,软质弹性材料为橡胶、硅胶或塑料中的一种。

9.根据权利要求7所述的陈皮剥刀,其特征在于:所述的第一切割导向槽(41)、第二切割导向槽(42)以及第三切割导向槽(43)的槽宽大于圆刀片(4)的厚度。

10.根据权利要求2所述的陈皮剥刀,其特征在于:所述的升降孔(16)为长孔,升降孔(16)的高度大于其孔径,使升降架(2)能上下移动,调节左导轮(33)以及右导轮(34)的位置。
