专利号: 2016106657444
申请人: 广西棕海园林工程有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2024-11-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

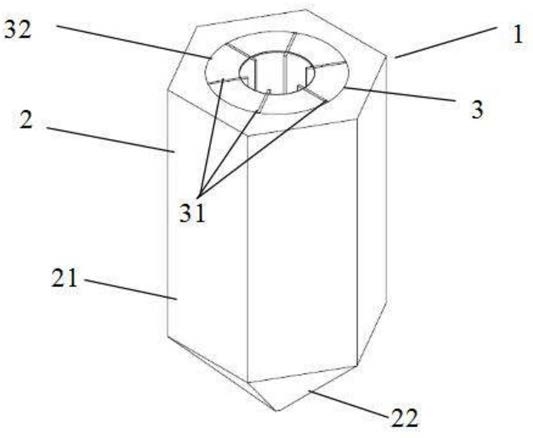

1.一种钢筋混凝土桩,包括混凝土柱体、钢筋骨架笼,其特征在于,所述混凝土柱体的上端为外正六边形内圆形空心柱体,所述混凝土柱体的下端为六面椎体,所述外正六边形内圆形空心柱体与六面椎体同一个底面,所述六面椎体锥面上的六面相同,所述六面椎体上设有至少一个排水孔,所述六面椎体的高度为外正六边形内圆形空心柱体高度的五分之一到四分之一;所述钢筋骨架笼包括钢筋板、第一圆环形钢筋箍、第二圆环形钢筋箍、第三圆环形钢筋箍;所述第一圆环形钢筋箍、第二圆环形钢筋箍与第三圆环形钢筋箍形状大小相同,所述第一圆环形钢筋箍、第二圆环形钢筋箍与第三圆环形钢筋箍的外圆直径大于外正六边形内圆形空心柱体的内圆形的直径且小于外正六边形内圆形空心柱体的外正六边形的内切圆直径;所述钢筋板为长方形,所述钢筋板长度与外正六边形内圆形空心柱体等高/小于所述外正六边形内圆形空心柱体高度且大于所述外正六边形内圆形空心柱体高度一半,所述钢筋板至少6块,所述钢筋板长边的上端通过焊接固定连接在所述第一圆环形钢筋箍内壁上,所述钢筋板长边的中部通过焊接固定连接在所述第二圆环形钢筋箍内壁上,所述钢筋板长边的下端通过焊接固定连接在所述第三圆环形钢筋箍内壁上,所述第一圆环形钢筋箍、第二圆环形钢筋箍与第三圆环形钢筋箍平行,所述钢筋骨架笼上的第一圆环形钢筋箍、第二圆环形钢筋箍与第三圆环形钢筋箍设置在外正六边形内圆形空心柱体内,所述钢筋板宽度的三分之一到二分之一设置在外正六边形内圆形空心柱体空心部分。

2.如权利要求1所述的钢筋混凝土桩,其特征在于,所述外正六边形内圆形空心柱体内圆形的直径小于/等于外正六边形内切圆直径的二分之一。

3.如权利要求1所述的钢筋混凝土桩,其特征在于,所述第一圆环形钢筋箍、第二圆环形钢筋箍与第三圆环形钢筋箍的圆环厚度为2-3厘米。

4.如权利要求1所述的钢筋混凝土桩,其特征在于,所述第一圆环形钢筋箍、第二圆环形钢筋箍与第三圆环形钢筋箍的外直径为外正六边形内圆形空心柱体的外正六边形内切圆直径的四分之三,所述外正六边形内圆形空心柱体内圆形的直径等于外正六边形内圆形空心柱体外正六边形内切圆直径的二分之一。

5.如权利要求1所述的钢筋混凝土桩,其特征在于,所述至少有一块钢筋板设置在所述外正六边形内圆形空心柱体上下外正六边形的相对顶点的连接对角线形成的切面上。

6.如权利要求1所述的钢筋混凝土桩,其特征在于,所述钢筋板宽度的二分之一设置在外正六边形内圆形空心柱体空心部分。

7.如权利要求1所述的钢筋混凝土桩,其特征在于,所述钢筋板的厚度为2-3厘米。

8.如权利要求1所述的钢筋混凝土桩,其特征在于,所述排水孔最多五个,所述排水孔直径为2-3厘米。

9.如权利要求1-8中任一所述的钢筋混凝土桩,其特征在于,所述外正六边形内圆形空心柱体外正六边形的相对顶点对角线长度为40-80厘米。
