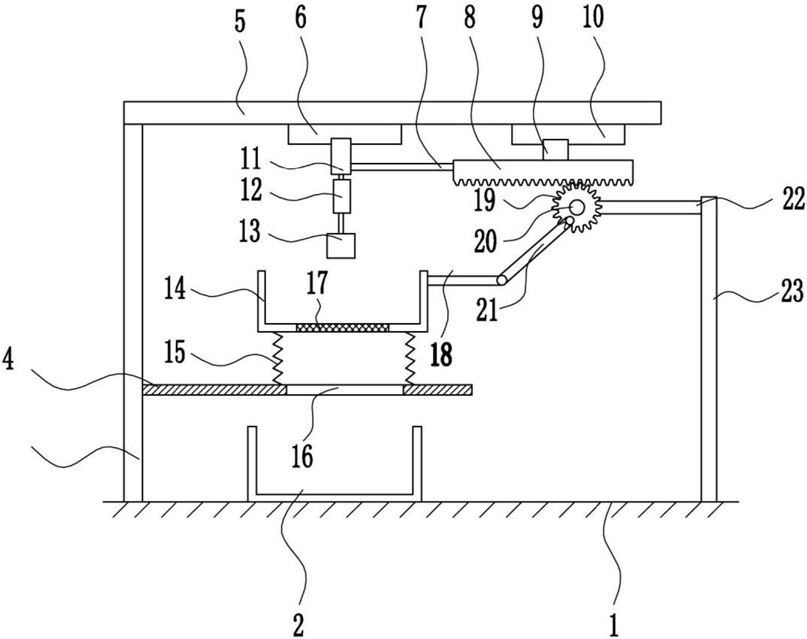

1.一种马赛克瓷砖环保回收装置，其特征在于，包括有第二放置框（2）、左支架（3）、固定板（4）、顶支架（5）、第二滑轨（6）、第四连杆（7）、齿条（8）、第一滑块（9）、第一滑轨（10）、第二滑块（11）、电动推杆（12）、第一重物块（13）、第一放置框（14）、弹性件（15）、滤网（17）、第三连杆（18）、齿轮（19）、电机（20）、第二连杆（21）和第一连杆（22）；地面（1）上从左至右依次设有左支架（3）、第二放置框（2）和右支架（23），左支架（3）右侧设有固定板（4），固定板（4）上开有第一通孔（16），第一通孔（16）位于第二放置框（2）正上方，固定板（4）顶部设有弹性件（15），弹性件（15）上端设有第一放置框（14），第一放置框（14）底部设有滤网（17），滤网（17）位于第一通孔（16）的正上方，左支架（3）顶部设有顶支架（5），顶支架（5）内顶部设有第二滑轨（6）和第一滑轨（10），第二滑轨（6）位于第一滑轨（10）的左方，第二滑轨（6）上设有第二滑块（11），第二滑块（11）下端设有电动推杆（12），电动推杆（12）下端连接有第一重物块（13），第一重物块（13）位于第一放置框（14）的正上方，第一滑轨（10）上设有第一滑块（9），第一滑块（9）下端设有齿条（8），齿条（8）左端设有第四连杆（7），第四连杆（7）左端与第二滑块（11）连接，右支架（23）左侧设有第一连杆（22），第一连杆（22）左端设有电机（20），电机（20）前方设有齿轮（19），齿轮（19）与齿条（8）啮合，齿轮（19）上偏心铰接连接有第二连杆（21），第二连杆（21）下端铰接连接有第三连杆（18），第三连杆（18）左端与第一放置框（14）连接。

2.根据权利要求1所述的一种马赛克瓷砖环保回收装置，其特征在于，还包括有第二定

滑轮（25）、拉绳（26）、第一定滑轮（27）、第二重物块（28）、活塞（29）、水箱（30）和第一硬质管（31），右支架（23）顶部设有第二定滑轮（25），齿条（8）右端设有拉绳（26），第一连杆（22）上开有第二通孔（24），右支架（23）左侧设有第一定滑轮（27）和水箱（30），第一定滑轮（27）位于水箱（30）的上方，拉绳（26）绕过第二定滑轮（25）和第一定滑轮（27），拉绳（26）穿过第二通孔（24），拉绳（26）下端连接有第二重物块（28），第二重物块（28）位于水箱（30）正上方，水箱（30）内设有活塞（29），水箱（30）左侧设有第一硬质管（31），第一硬质管（31）右端伸入水箱（30），第一硬质管（31）左端伸入第二放置框（2）。

3.根据权利要求1所述的一种马赛克瓷砖环保回收装置，其特征在于，还包括有第二硬

质管（32），第二放置框（2）右侧设有第二硬质管（32），第二硬质管（32）左端伸入第二放置框（2）内，第二硬质管（32）形状呈折形，第二硬质管（32）材质为塑料，第二硬质管（32）长度为

50cm。

4.根据权利要求1所述的一种马赛克瓷砖环保回收装置，其特征在于，还包括有锯齿

（33），第一重物块（13）底部设有锯齿（33），锯齿（33）的长度与第一重物块（13）的长度均为

30cm，锯齿（33）的形状为不规则三角形，锯齿（33）的材质较硬。

5.根据权利要求1所述的一种马赛克瓷砖环保回收装置，其特征在于，还包括有第一加

强筋（34），左支架（3）右壁上侧设有第一加强筋（34），第一加强筋（34）的上端与顶支架（5）底部连接，第一加强筋（34）位于第二滑轨（6）的左方，第一加强筋（34）的形状为长方体形。

6.根据权利要求5所述的一种马赛克瓷砖环保回收装置，其特征在于，还包括有第二加

强筋（35），左支架（3）右壁下侧设有第二加强筋（35），第二加强筋（35）的上端与固定板（4）底部连接，第二加强筋（35）位于第一通孔（16）的左方，第二加强筋（35）位于第一加强筋（34）的正下方，第二加强筋（35）的形状为长方体形。

7.根据权利要求1所述的一种马赛克瓷砖环保回收装置，其特征在于，还包括有第三放

置框（36），左支架（3）左侧设有第三放置框（36），第三放置框（36）的右侧与左支架（3）连接，第三放置框（36）的形状为长方体形，第三放置框（36）的高度为50cm，第三放置框（36）的材质为铝合金。

8.根据权利要求2所述的一种马赛克瓷砖环保回收装置，其特征在于，还包括有橡胶垫

（37），第二重物块（28）底部设有橡胶垫（37），橡胶垫（37）的顶部与第二重物块（28）底部连接，橡胶垫（37）位于活塞（29）的正上方，橡胶垫（37）的形状为长方体形，橡胶垫（37）的厚度为3cm，橡胶垫（37）的材质为天然橡胶。

9.根据权利要求7所述的一种马赛克瓷砖环保回收装置，其特征在于，还包括有凳子

（38），第三放置框（36）内底部设有凳子（38），凳子（38）的底端与第三放置框（36）内底部接触，凳子（38）的高度为30cm，凳子（38）的材质为塑料，且非常耐摔。
