专利号: 2016106741800
申请人: 东北电力大学
专利类型:发明专利
专利状态:已下证
专利领域: 制冷或冷却;加热和制冷的联合系统;热泵系统;冰的制造或储存;气体的液化或固化
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

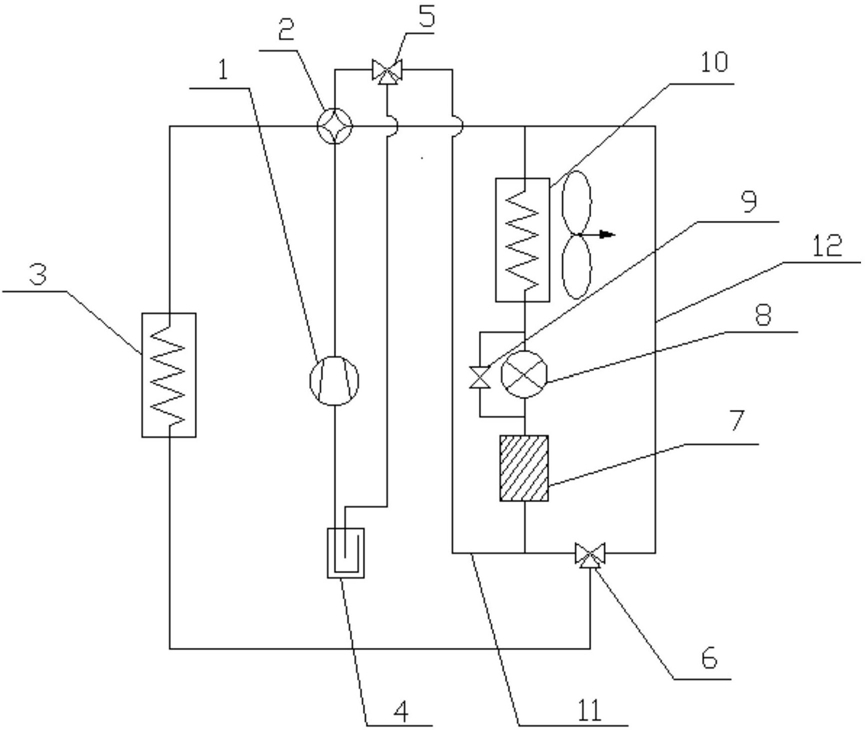

1.一种空气源热泵系统,它包括压缩机、四通换向阀、室内换热器、气液分离器、节流部件、室外换热器,其特征在于,还包括相变蓄热器、第一三通阀,第二三通阀和电磁阀,所述气液分离器的出口与所述压缩机的吸气口连通,所述压缩机的出口端通过所述四通换向阀的其中一个通孔与室内换热器的入口连通,所述室内换热器的出口所述与第二三通阀的入口连通,所述第二三通阀的第一出口与所述相变蓄热器的入口连通,所述第二三通阀的第二出口与所述室外换热器的出口连通,所述相变蓄热器的出口通过所述节流部件与所述室外换热器的入口连通,所述电磁阀设置在所述节流部件的进出口旁通管路上,所述第一三通阀的出口与所述气液分离器的入口连通,所述第一三通阀的第一入口通过所述四通换向阀与所述室外换热器的出口管连通,所述第一三通阀的第二入口与所述相变蓄热器的入口和第二三通阀的第一出口之间的管路连通,所述第一三通阀的位置高于所述室外换热器及与室外换热器的出口连接的管路,并使所述室外换热器的出口与第一三通阀之间的管路应尽可能缩短,目的是防止除霜时所述室外换热器的出口与第一三通阀之间的管路内积存液体制冷剂而减少系统内参与循环的制冷剂的量,第一旁通管路的一端与所述第一三通阀的第二入口连通,第一旁通管路的另一端与所述第二三通阀的第一出口连通,第二旁通管路的一端与所述第二三通阀的第二出口连通,第二旁通管路的另一端与所述室外换热器的出口连通。

2.根据权利要求1所述一种空气源热泵系统,其特征在于,所述节流部件为带关闭功能的电子膨胀阀、热力膨胀阀、毛细管、节流孔板中的一种。

3.根据权利要求1所述一种空气源热泵系统,其特征在于,所述第一三通阀、第二三通阀均为两位电磁三通阀或电动三通阀中的一种。

4.根据权利要求1所述一种空气源热泵系统,其特征在于,所述相变蓄热器内蓄热材料的量应保证在系统供热期间所蓄存的热量大于除霜期间所需要的能量,即蓄热量>除霜期间向室内的供热量+除霜所需要的能量-除霜期间压缩机的输入功。

5.根据权利要求1所述一种空气源热泵系统,其特征在于,除霜控制方法包括的内容有:当空气源热泵系统接到除霜指令时,通过所述第一三通阀的切换连通所述相变蓄热器和所述气液分离器,通过所述第二三通阀的切换连通所述室内换热器和室外换热器,所述电磁阀开启,所述节流部件全开,当所述相变蓄热器的压力小于1.1倍的所述室外换热器的压力时,所述电磁阀关闭,通过调节所述节流部件的开度来控制所述压缩机的吸气过热度,直到除霜结束,当接到恢复供热的指令时,通过所述第一三通阀的切换连通所述室外换热器和所述气液分离器,通过所述第二三通阀的切换连通所述室内换热器和相变蓄热器,所述电磁阀开启,所述节流部件全开,当所述室外换热器的压力小于1.1倍的相变蓄热器的压力时,所述电磁阀关闭,通过调节所述节流部件的开度来控制所述压缩机的吸气过热度。
