专利号: 2016106908461
申请人: 湖南天下洞庭粮油实业有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-11-01
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

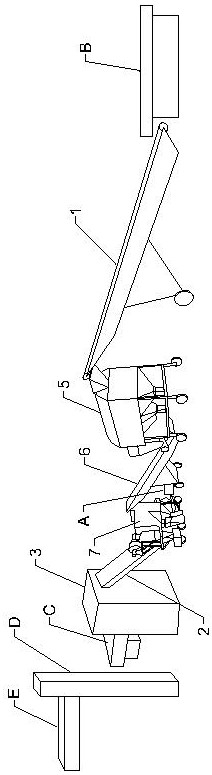

1.粮食转场输送、除杂、分选系统,其特征在于:它包括有进料提升机构(1),进料提升机构(1)一端与地面接触形成进料端,另一端倾斜向上延伸至初筛装置(5)上方,进料提升机构(1)的进料端设有输送带筛分机构(B),初筛装置(5)出口下方设有出料提升机构(6),出料提升机构(6)一端安装在地面上,另一端倾斜向上延伸至细筛装置(7)上方,细筛装置(7)的谷物出口(17)下方设有入仓输送带(2),入仓输送带(2)与料仓(3)连接,料仓(3)出口设有出口筛分机构(C),出口筛分机构(C)下方设有装袋机,装袋机一侧设有装车上料机构(D);所述的细筛装置(7)包括有细筛主体(8),细筛主体(8)顶部设有细筛进入斗(9),细筛进入斗(9)位于出料提升机构(6)出口下方,细筛主体(8)一端下部设有谷物出口(17),谷物出口(17)上方的细筛主体(8)内设有出谷筛网(21),出谷筛网(21)底部与杂物导向槽(22)连接,杂物导向槽(22)一端设有出口筒(24),出口筒(24)底部为出口,该出口下方设有尾料筛分机构(A),细筛主体(8)另一端上方设有细筛风机(10),细筛风机(10)通过风筒与细筛主体(8)内腔连通,细筛风机(10)下方设有碎屑收集筒(11),碎屑收集筒(11)底部设有碎屑收集室(12),细筛主体(8)底部一侧设有碎石收集槽(13),碎石收集槽(13)的出口处套装有碎石收集袋(14),细筛主体(8)底部另一侧设有细石收集槽(15),细石收集槽(15)出口处套装有细石收集袋(16),细石收集槽(15)位于谷物出口(17)一侧,所述的尾料筛分机构(A)包括有尾谷输送架(A1)、尾谷筛分架(A3),其中,尾谷输送架(A1)顶部设有尾谷输送带(A2),尾谷输送带(A2)出口位于入仓输送带(2)入口上方,尾谷筛分架(A3)内安装有尾谷筛分网(A5),尾谷筛分网(A5)位于尾谷输送带(A2)承托面上方,尾谷筛分架(A3)底部中心处设有撞击筛分梁(A6),撞击筛分梁(A6)下方的尾谷输送架(A1)上设有撞击凸轮(A7),撞击凸轮(A7)通过凸轮板安装在尾谷输送架(A1)上,安装后的撞击凸轮(A7)位于撞击筛分梁(A6)一侧,尾谷输送架(A1)底部设有凸轮驱动电机(A11),凸轮驱动电机(A11)传动轴通过凸轮皮带与撞击凸轮(A7)一侧的皮带轮相连接;撞击筛分梁(A6)两侧的尾谷筛分架(A3)上设有架板(A8),架板(A8)底部活动安装有限位轮(A9),限位轮(A9)轮面呈内凹的U形,限位轮(A9)下方的尾谷输送架(A1)上设限位板(A10),限位板(A10)顶部设有弧形限位槽,限位轮(A9)由弧形限位槽承托;输送带筛分机构(B)包括有初筛输送架(B1)、初筛输送带(B2)、初筛输送电机(B3),其中,初筛输送架(B1)底部一端设有套轴(B4),套轴(B4)底部安装有万向轮(B5),初筛输送架(B1)底部另一端设有调节机构,调节机构为两组,分别位于初筛输送架(B1)同一端的两侧,调节机构包括有固定板(B6)、地平调节螺杆(B7)、地垫(B8),其中,固定板(B6)固定在初筛输送架(B1)底部,地平调节螺杆(B7)中部啮合在固定板(B6)上,地平调节螺杆(B7)顶部设有调节手柄(B9),地平调节螺杆(B7)底部设有地垫(B8);初筛输送架(B1)顶部安装有初筛输送带(B2),初筛输送带(B2)由初筛输送架(B1)一端的初筛输送电机(B3)带动运转,初筛输送带(B2)上方设有初筛机构,所述的初筛机构包括有由金属方管制成的初筛骨架(B10),初筛骨架(B10)两侧设有初筛支腿(B11),初筛支腿(B11)底部设有n形的初筛限位件(B12),初筛限位件(B12)套装在初筛输送带(B2)两侧的初筛输送架(B1)上;

安装后的初筛骨架(B10)位于初筛输送带(B2)承托面上方,初筛骨架(B10)上设有上大下小的梯形状的初筛导料槽(B13),初筛导料槽(B13)底部设有初筛承托梁(B15),初筛承托梁(B15)上设有初筛筛网(B14),初筛筛网(B14)由若干条钢筋焊接制成的网状体;出口筛分机构(C)包括有分选箱(C1)、分选过渡管(C3),其中,分选箱(C1)通过支架(C2)安装在料仓底部,分选箱(C1)一端上部设有分选过渡管(C3),分选过渡管(C3)入口与料仓出口连接,分选箱(C1)另一端设有轻浮物收集槽(C4),轻浮物收集槽(C4)侧壁上设有防堵视察口(C5),轻浮物收集槽(C4)端部开有轻浮物出口,该出口处套装有收集布袋(C6);分选过渡管(C3)下方的分选箱(C1)端部设有进风槽(C7),进风槽(C7)与分选风机连接,分选箱(C1)底部依次排列有实谷收集槽(C8)、虚谷收集槽(C9)和谷壳收集槽(C10),实谷收集槽(C8)位于进风槽(C7)一端的分选箱(C1)底部;虚谷收集槽(C9)、谷壳收集槽(C10)出口下方通过相应的管道与外部设备连接;实谷收集槽(C8)与输送槽(C11)连接,输送槽(C11)与装袋机连接;装车上料机构(D)包括有垂直固定在装袋机一侧地面上的立柱(D1),立柱(D1)顶部设有旋转座(D2),旋转座(D2)顶部设有转柱(D3),转柱(D3)底部通过轴承活动安装在旋转座(D2)内,转柱(D3)顶部安装有上料机构(E),转柱(D3)下部的外周面上固定有旋转齿盘(D4),旋转齿盘(D4)顶部设有齿牙,旋转座(D2)外壁上固定有齿轮座(D5),旋转齿轮(D6)通过动力轴安装在齿轮座(D5)内,安装后的旋转齿轮(D6)与旋转齿盘(D4)上的齿牙啮合,动力轴外端设有传动轮,旋转座(D2)下部设有传动电机(D7),传动轮通过皮带与传动电机(D7)的传动轴连接,立柱(D1)下部设有爬梯(D8),所述的上料机构(E)包括有安装在立柱顶部的轨道架(E1),轨道架(E1)一端固定在立柱顶部,另一端悬空,轨道架(E1)底部沿长度方向设有两条平行的轨道(E3),轨道架(E1)一端设有动力箱(E2),另一端设有往复链轮(E6),往复链轮(E6)通过传动链条(E7)与动力箱(E2)内的动力链轮连接,动力链轮由动力电机带动旋转,动力电机安装在动力箱(E2)内,滑座(E4)底部通过套环(E5)活动安装在相应的轨道(E3)上,滑座(E4)内设有与传动链条(E7)啮合的往复齿轮(E8),滑座(E4)一侧设有限位板(E12),轨道架(E1)上设有与限位板(E12)配合的限位感应器(E11),滑座(E4)内设有卷扬机,卷扬机上绕卷有吊绳(E9),吊绳(E9)底部设有吊钩(E10);轨道架(E1)上方的立柱上顶部固定有配重(E13),配重(E13)一端固定有拉绳(E14),往复链轮(E6)上方的轨道架(E1)上设有拉环,拉绳(E14)另一端与该拉环连接。
