专利号: 2016106918228
申请人: 重庆倍精科技研发有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 教育;密码术;显示;广告;印鉴
更新日期:2024-04-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

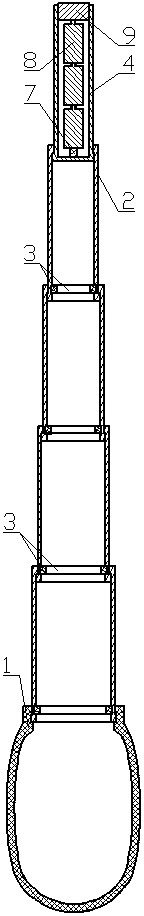

1.一种伸缩式空气弹簧发光教棍,其特征在于:所述的伸缩式空气弹簧发光教棍包括气囊式手柄、内扣式伸缩节、卡簧、收缩节梢、发光器、滑动接触开关几个部分;

在靠近内扣式伸缩节有外环凸的一端的内腔内制造有环形凹槽,在环形凹槽内安装有卡簧,内径大一个型号的内扣式伸缩节套扣在内径小一个型号的内扣式伸缩节的外面,内径小一个型号的内扣式伸缩节没有外环凸的一端、在内径大一个型号的内扣式伸缩节的内腔内穿过内扣环孔后、露出大一个型号的内扣式伸缩节没有外环凸的一端的外面,在最小的一个内扣式伸缩节的内扣环孔的孔环圈上镶嵌有环孔导体,环孔导体的纵向表面与内扣环孔的内环口齐平,环孔导体的两端与内扣环孔的两端齐平或高于内扣环孔的两端;内径小一个型号的内扣式伸缩节在内径大一个型号的内扣式伸缩节的内腔内能够滑动,内径大一个型号的内扣式伸缩节的环形凹槽内安装有卡簧限制内径小一个型号的内扣式伸缩节的外环凸在内扣式伸缩节收缩时的滑动距离;两个内扣式伸缩节之间,通过内径小一个型号的内扣式伸缩节的外环凸与内径大一个型号的内扣式伸缩节的内腔壁配合而密封;

气囊式手柄的囊颈处套在一根教棍的外径最大的一个内扣式伸缩节有外环凸的一端,气囊式手柄的内环槽套扣在外径最大的一个内扣式伸缩节的外环凸上、并通过内环槽与外环凸密封气囊式手柄的囊颈处和外径最大的一个内扣式伸缩节有外环凸的一端;

在一根教棍的内径最小的一个内扣式伸缩节的内腔内安装有收缩节梢,收缩节梢没有外环凸的一端在内扣式伸缩节的内腔内穿过内扣环孔后、露出内扣式伸缩节没有外环凸的一端的外面;

收缩节梢有外环凸的一端的端部是内腔的底部与外环凸的端部齐平,在收缩节梢的内腔的底部固定有接触头和横向导体,接触头固定在收缩节梢的内腔底部的中间,横向导体固定在收缩节梢的内腔底部一端与接触头连接、另一端穿过收缩节梢的内腔底部的腔壁后与收缩节梢的外环凸的外圆面齐平;在收缩节梢的外圆表面镶嵌有纵向导体,纵向导体的一端伸向收缩节梢的横向导体的一端靠近横向导体而不与横向导体直接连接、另一端伸向收缩节梢的末端与发光器连接;在收缩节梢的末端的内腔中固定有发光器,在收缩节梢的内腔内的接触头与发光器之间是能源腔,在能源腔中安装有电池;发光器的一个电极与电池的一个极端连接、另一个电极连接的收缩节梢上的纵向导体通过环孔导体与横向导体和接触头连通,接触头与电池的另一个电极连接;

最小的一个内扣式伸缩节的内扣环孔和环孔导体与收缩节梢的外环凸一端的端部和横向导体及纵向导体组成滑动接触开关来接通或断开发光器的通电电路,在手握住气囊式手柄压迫气囊式手柄的内腔产生气体压力时,气体压力推动收缩节梢在最小的一个内扣式伸缩节内向收缩节梢的末端方向移动而使环孔导体的一端与横向导体接触、另一端与纵向导体接触,继而接通发光器的通电电路而使发光器发出光照;

所述的内扣式伸缩节采用塑料、橡胶和金属材料中的一种或几种制造,制造成为一端有外环凸和环形凹槽、另一端有内扣环孔的空心管,空心管的内外两面都制造成为光滑的密封面,在空心管的一端制造有内径小于空心管的内腔的内径的内扣环孔,在空心管的另一端的外端部制造有外径大于空心管的外径的外环凸,在内径最小的一个内扣式伸缩节的内扣环孔的环圈上镶嵌有环孔导体、在靠近外环凸的内腔内制造有环形凹槽;所述的内扣环孔制造成为光滑的内孔;所述的环形凹槽制造成为内扣式伸缩节的内腔壁上安装卡簧的圆环形的凹槽;所述的外环凸制造成为空心管外的一端向外凸出的环形圈,外环凸的外圆面制造成为光滑的圆柱密封面;

所述的气囊式手柄采用弹性变形回位性能好的金属材料制造或橡胶制造或橡胶和弹性变形回位性能好的金属材料混合制造,制造成为中空的、有弹性的、并能够变形回位的气囊,在气囊的囊颈处的内部制造有内环槽;

所述的收缩节梢采用不导电的材料制造成为有底无顶的空心管,在空心管的外圆面上镶嵌有纵向导体,纵向导体与空心管的外圆面齐平;在空心管有底的一端制造有外环凸,外环凸的端部与空心管的底部制造成为密封最小一个内扣式伸缩节的内腔的密封端面,外环凸的外圆面制造成为密封用的光滑的圆柱面,空心管内的一端制造成为有封口的内腔底部、另一端制造成为固定发光器的腔体、中间部分制造成为安装电池的能源腔;

所述的横向导体、纵向导体和环孔导体采用导电性能好的材料制造,横向导体制造成为横向固定在收缩节梢的内腔底部一端连接接触头、另一穿过收缩节梢的内腔底部的腔壁的导电体,环孔导体制造成为镶嵌在内扣环孔的环圈内的导电体,纵向导体制造成为纵向镶嵌在收缩节梢的外圆面上的导电体;

所述的卡簧制造成为有弹性的、有缺口的环形圈,安装在环形凹槽内用于限制内扣式伸缩节和收缩节梢在收缩时的移动距离;

所述的接触头采用导电性能好的材料制造,制造成为能够导电的弹性片或柱体;接触头固定在收缩节梢的内腔底部的中部通过横向导体、环孔导体和纵向导体与发光器的导电线路相通;

所述的发光器制造成为LED灯和LED集成电路两部分,LED灯的电路与LED集成电路相通,电池的两个极限的电路与LED集成电路连接;

使用时,用手握住气囊式手柄压迫气囊式手柄而使气囊式手柄向内变形,继而使气囊式手柄的内腔内产生气体压力,气体压力就是空气动力,空气动力推动内径小一个型号的内扣式伸缩节在内径大一个型号的内扣式伸缩节内滑动而向外伸长,当内径小一个型号的内扣式伸缩节的外环凸在内径大一个型号的内扣式伸缩节的内扣环孔处卡住时停止伸长,当内径最大的一个内扣式伸缩节以外的所有的内扣式伸缩节都向外伸出到最长的位置后,完成教棍的自动伸展;与此同时,空气动力经过内扣式伸缩节的内腔后推动收缩节梢向收缩节梢的末端方向移动而使环孔导体接通横向导体和纵向导体,继而接通与接触头接触的电池的一端至发光器的通电电路而使发光器发出光照;当光照照在黑板上的文字或图案上时,增加了文字或图案的亮度,光亮能够引导学生的注意力集中在有亮度的文字或图案上,提高了教学质量;

不用教棍时,手松开气囊式手柄后,变形后的气囊式手柄在自身的变形回位功能的驱动下恢复原状;此时,气囊式手柄的内腔内产生吸力而拉动伸长后的内扣式伸缩节向内径大一个型号的内扣式伸缩节的内腔内收缩,同时,气囊式手柄的内腔产生吸力也拉动收缩节梢向内径最小的内扣式伸缩节的内腔移动,直到内扣式伸缩节和收缩节梢的外环凸在内径大一个型号的内扣式伸缩节的环形凹槽内安装的卡簧处卡住为止,完成教棍的自动收缩;与此同时,在教棍收缩时,压在收缩节梢端部上的压力也消失,在气囊式手柄的内腔中产生的吸力的拉动下,收缩节梢向内径最小的内扣式伸缩节的内腔移动,使环孔导体前移而与横向导体分开,发光器的供电电路断开而停止发光;

老师讲课时,在用手握住内扣式伸缩节而使教棍伸长时,手部的五个手指和手掌部都在用力;在松开内扣式伸缩节时,手部停止用力;手部一张一弛的用力,使手部的肌肉得到了锻炼。

2.根据权利要求1所述的伸缩式空气弹簧发光教棍,其特征在于:为了增加两个内扣式伸缩节之间的密封效果,在两个内扣式伸缩节的密封面之间还能够安装有橡胶密封圈。

3.根据权利要求1所述的伸缩式空气弹簧发光教棍,其特征在于:为了增加内扣式伸缩节与收缩节梢之间的密封效果,在内扣式伸缩节与收缩节梢的密封面之间还能够安装有橡胶密封圈。
