专利号: 2016106918270
申请人: 重庆倍精科技研发有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2024-04-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

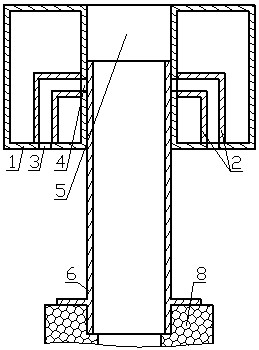

1.一种水利安全环保装置,其特征在于:所述的水利安全环保装置包括环形浮体、浮力腔、内通管、进水孔、连通管、出水孔、配合面、排洪管、基座;

所述的排洪管的下部伸入基座的管式洞中,排洪管的中下部的横向凸缘盘固定在基座的上面,排洪管下端的出水口与基座的管式洞相通,基座的管式洞与建造在水库底部的泄洪暗道连接或与建造在堤坝底部的泄洪暗道连接,在排洪管的上面部分套装有环形浮体;

所述的环形浮体的配合面与排洪管的上面部分的外表面配合而能够在排洪管的上面部分上滑动,并能够使环形浮体向上滑动时打开排洪通道、向下滑动时打关闭排洪通道;在环形浮体随水位的升高而上浮时,在排洪管上向上滑动,继而能够打开排洪通道;在环形浮体随水位下降而在排洪管上向下滑动时,能够关闭排洪通道;

所述的排洪管是直通管道与横向凸缘盘的结合体,直通管道部分是空心的直管、上端是进水口、下端是出水口,横向凸缘盘在靠近直通管道的下端部的管表面、与直通管道垂直;排洪管的上面部分的外面是光滑的圆管形的外表面,光滑的圆管形的外表面与环形浮体的配合面配合;

所述的环形浮体是圆环形的空腔体,环形浮体内的空腔体是浮力腔,环形浮体的内环面是配合面,配合面是光滑的圆环形的内环面;在环形浮体的下面一面或外面的下面部分有进水孔,在环形浮体的配合面的环形面上有出水孔,在进水孔和出水口之间的浮力腔内有连通管连接进水孔和出水孔,连通管与进水孔和出水孔相通,进水孔和出水孔都低于正常蓄水的水面;所述的浮力腔是产生浮力腔体,浮力腔产生的浮力能够支撑环形浮体的重量、并能够使环形浮体浮在水面上时水面在环形浮体的上端面至配合面上的出水孔之间;

所述的基座是建造在水库底部的底座,建造成为有管式洞的中空座体;基座用于固定排洪管的下面部分,管式洞用于排送水;

在环形浮体的进水孔处固定有过滤网,来使洪水中半沉半浮的漂浮物不进入进水孔中堵塞环形浮体上的进水通道;

安装时,将排洪管的下端插入基座中间的管式洞中,将排洪管中下部的横向凸出凸缘固定在基座上;之后,将环形浮体的配合面套装在排洪管的上面部分的光滑的圆管形的外表面;

水库内蓄水后,当水库中的水面低于设定的蓄水位时,环形浮体的配合面上的出水孔被排洪管的上面部分遮挡而密封,断开了从进水孔进入排洪管的泄洪通道;当水库中的水面高于设定的蓄水位时,环形浮体上浮而在排洪管的上面部分的光滑的圆管形的外表面上向上滑动,随着环形浮体的上浮,环形浮体的配合面上的出水孔露出排洪管的上端的进水口,水从进水孔进入连通管后再经过出水孔进入排洪管上端的进水口,而后从排洪管进入基座内的管式洞中将水排出水库外;当水库中的水位随着泄洪通道的打开而泄洪后,水位自然降低;水位降低后,环形浮体随着水位自然下降,当水位达到设定的安全水位时,环形浮体的配合面上的出水孔随着环形浮体的下降而低于排洪管的上端;此时,环形浮体的配合面上的出水孔被排洪管的上面部分遮挡而密封,断开了从进水孔进入排洪管的泄洪通道。

2.一种如权利要求1所述的水利安全环保装置的制造方法,其特征在于:排洪管制造成为直通管道与横向凸缘盘的结合体,直通管道部分制造成为空心的直管、上端制造成为进水口、下端制造成为出水口,横向凸缘盘在靠近直通管道的下端部的管表面、与直通管道垂直;排洪管的上面部分的外面制造成为光滑的圆管形的外表面,光滑的圆管形的外表面与环形浮体的配合面配合;

环形浮体制造成为圆环形的空腔体,环形浮体内的空腔体制造成为浮力腔,环形浮体的内环面制造成为配合面,配合面制造成为光滑的直管式的内环面;在环形浮体的下面一面或外面的下面部分制造有进水孔,在环形浮体的配合面的环形面上制造有出水孔,在进水孔和出水口之间的浮力腔内制造有连通管连接进水孔和出水孔,连通管与进水孔和出水孔相通;

基座制造成为建造在水库底部的底座,制造成为有管式洞的中空座体;

所述的排洪管的下部伸入基座的管式洞中,排洪管的中下部的横向凸缘盘固定在基座的上面,排洪管下端的出水口与基座的管式洞相通,基座的管式洞与建造在水库底部的泄洪暗道连接或与建造在堤坝底部的泄洪暗道连接,在排洪管的上面部分套装有环形浮体。
