专利号: 2016106999634
申请人: 宁波海得工业控制系统有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-08-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

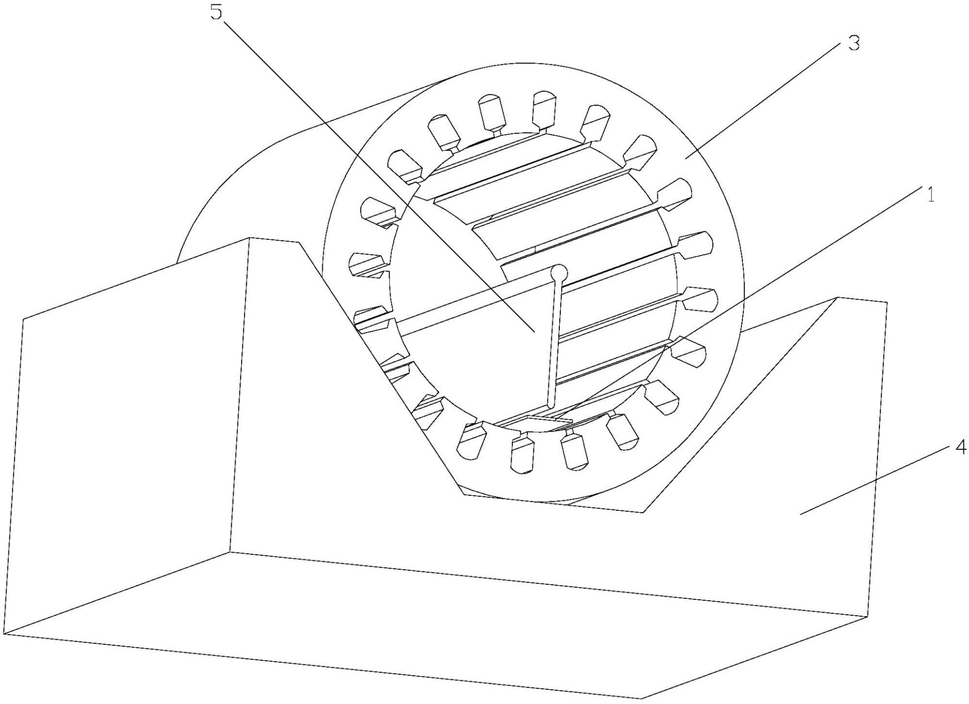

1.一种用于将绝缘纸插入到槽楔中的装置,其特征在于:它包括工作台(2),工作台(2)上设有用于放置定子(3)的V型块(4),定子(3)一端连接有用于夹持定子(3)的三爪卡盘(16),三爪卡盘(16)上背离定子(3)一侧设有转轴(6),转轴(6)轴线与定子(3)轴线重合,工作台(2)上滑动连接有滑台(15),滑台(15)上设有用于驱动转轴(6)转动的电机(18),工作台(2)上设有用于推动滑台(15)沿定子(3)轴线方向移动的水平气缸(14);定子(3)内沿竖直方向滑动连接有长条形的推板(5),推板(5)下端部截面为圆弧形,推板(5)沿定子(3)轴线贯穿定子(3)两端,且推板(5)沿定子(3)径向设置,工作台(2)上设有用于驱动推板(5)移动以驱动推板(5)下端部插入定子(3)槽楔和从定子(3)槽楔拔出的竖直气缸(13),三爪卡盘(16)和竖直气缸(13)分别位于定子(3)两端;推板(5)两侧分别通过燕尾槽滑动连接有用于抵紧定子(3)上槽楔开口处的第一竖板(7)和第二竖板(8),第一竖板(7)和第二竖板(8)对称分布在推板(5)两侧,且第一竖板(7)和第二竖板(8)上端均通过拉绳(17)与推板(5)连接;推板(5)沿竖直方向设有多个供气体流动的第一流道(9),多个第一流道(9)沿推板(5)长度方向等间距分布,每个第一流道(9)下端同时连通有第二流道(10)和第三流道(11),第一流道(9)、第二流道(10)和第三流道(11)构成倒置的Y字形,且第二流道(10)和第三流道(11)的开口处均位于推板(5)下端部的圆弧区域,推板(5)上端部沿水平方向设有主流道(12),第一流道(9)上端口与主流道(12)连通,工作台(2)上设有向主流道(12)供气的气泵,所述的第一流道(9)设置在推板(5)厚度方向的中间位置,第二流道(10)和第三流道(11)对称分布在第一流道(9)两侧,所述的第一竖板(7)和第二竖板(8)下端部截面均为弧线形,该弧线形上靠近推板(5)一侧距离定子(3)槽楔的距离大于弧线形上远离推板(5)一侧距离定子(3)槽楔的距离。

2.根据权利要求1所述的用于将绝缘纸插入到槽楔中的装置,其特征在于:所述的滑台(15)通过燕尾槽滑动连接在工作台(2)上。

3.根据权利要求1所述的用于将绝缘纸插入到槽楔中的装置,其特征在于:所述的推板(5)厚度值小于定子(3)上槽楔开口处的宽度值。

4.根据权利要求1所述的用于将绝缘纸插入到槽楔中的装置,其特征在于:所述的推板(5)长度值大于定子(3)轴向的长度值。
