专利号: 201610700540X
申请人: 安徽工程大学
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2023-07-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

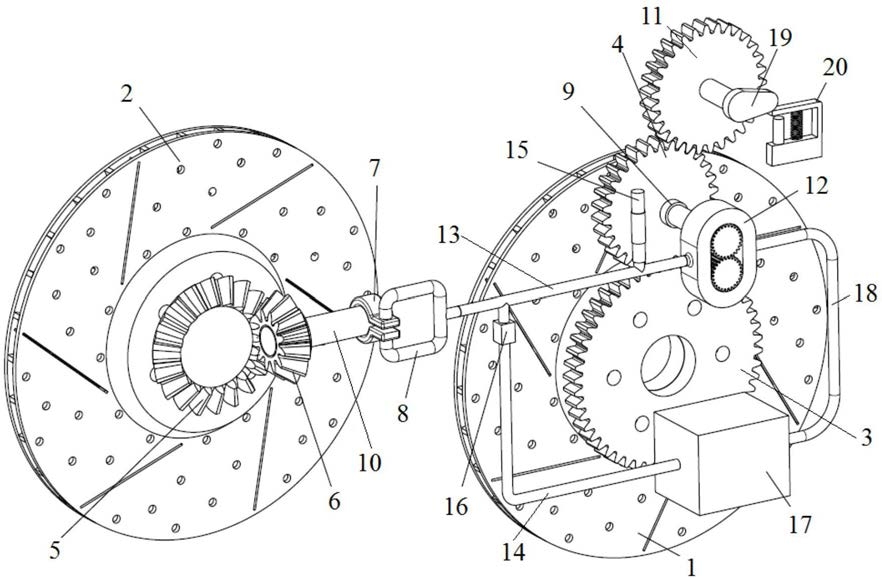

1.辅助制动系统,其特征在于:包括第一制动盘、第二制动盘、与第一制动盘连接的第一齿轮传动机构、与第二制动盘连接的第二齿轮传动机构和与第一齿轮传动机构的动力输出轴连接且用于对第二齿轮传动机构的动力输出轴提供制动力的制动力产生装置。

2.根据权利要求1所述的辅助制动系统,其特征在于:所述第一齿轮传动机构包括与所述第一制动盘连接的第一主动齿轮和设置于所述动力输出轴上且与第一主动齿轮啮合的第一从动齿轮。

3.根据权利要求2所述的辅助制动系统,其特征在于:所述制动力产生装置包括与所述第一齿轮传动机构的动力输出轴连接的油泵、套设于所述第二齿轮传动机构的动力输出轴上且为可开合的夹紧件和与油泵连接且在油泵提供的油压作用下对夹紧件提供使其闭合的作用力的驱动器。

4.根据权利要求3所述的辅助制动系统,其特征在于:所述夹紧件包括相对设置的两个夹持臂,两个夹持臂在一端相连接,两个夹持臂的另一端与所述驱动器连接,所述第二齿轮传动机构的动力输出轴从两个夹持臂之间穿过。

5.根据权利要求4所述的辅助制动系统,其特征在于:所述驱动器包括与所述油泵连接的外壳体和可移动的设置于外壳体上且与所述夹持臂连接的活塞块,外壳体内部具有使油液通向活塞块的输油道。

6.根据权利要求5所述的辅助制动系统,其特征在于:所述油泵的出油口通过第一油管与所述外壳体的进油口连接,第一油管通过第二油管与油箱连接,第一油管和第二油管上分别设有用于控制液流通断的阀门。

7.根据权利要求3至6任一所述的辅助制动系统,其特征在于:所述第一齿轮传动机构的动力输出轴通过电磁离合器与所述油泵的主轴连接。

8.根据权利要求1至7任一所述的辅助制动系统,其特征在于:所述第二齿轮传动机构包括与所述第二制动盘连接的第二主动齿轮和设置于所述动力输出轴上且与第二主动齿轮啮合的第二从动齿轮。

9.根据权利要求8所述的辅助制动系统,其特征在于:所述第二主动齿轮和所述第二从动齿轮为锥齿轮。
