专利号: 2016107050123
申请人: 潍坊学院
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

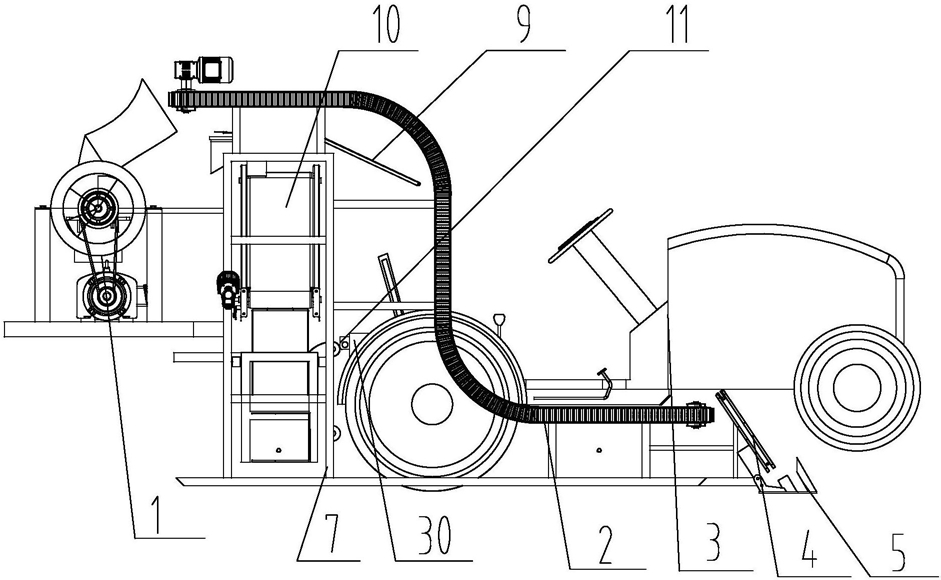

1.一种悬挂式胡萝卜联合收获机,其特征在于:它包括胡萝卜秧粉碎还田装置(1)、夹持输送机构(2)、拖拉机(3)、分秧机构(4)、深松机构(5)、储存运输装置(6)、悬挂机架(7)、液压油箱(8)、切秧机构(9)、提升输送机构(10)和三点悬挂装置(11);所述分秧机构(4)安装在深松机构(5)和夹持输送机构(2)之间,通过连杆机构实现上下浮动;所述深松机构(5)安装在悬挂机架(7)的前部;所述三点悬挂装置(11)位于拖拉机(3)的后部,液压油箱(8)安装在三点悬挂装置(11)的后部;

所述分秧机构(4)包括两个分秧导轨(28)和设置在分秧导轨(28)外侧面的分秧元件(29);所述分秧元件(29)通过分秧导轨(28)的传动装置在分秧导轨(28)的外围旋转运动;

所述分秧导轨(28)为三角形,两个分秧导轨(28)的相对内侧面为相互平行的平面;

所述夹持输送机构(2)为平行设置的两组,平行安装在分秧机构(4)的后部,通过悬挂机架(7)进行支撑连接在拖拉机(3)的右侧方,两组夹持输送机构(2)之间设置有夹紧调整机构(22);所述夹持输送机构(2)包括夹持输送弧形导轨(20)、位于夹持输送弧形导轨(20)外围的夹持元件(21)、夹持输送驱动轮(18)、夹持输送液压马达(19)和夹持输送从动轮(23);两组夹持输送机构(2)的夹持输送弧形导轨(20)的垂直距离通过夹紧调整机构(22)进行调整;所述切秧机构(9)安装在夹持输送机构(2)的尾部下方;所述切秧机构(9)包括切秧喂入机构(24)、切秧刀盘(25)、切秧刀片(26)和切秧液压马达(27);

所述切秧喂入机构(24)为锥形开口,靠近切秧刀盘(25)一端的开口直径小于另一端的开口直径;所述切秧液压马达(27)安装在切秧刀盘(25)内,带动切秧刀盘(25)旋转运动,切秧刀片(26)安装在切秧刀盘(25)的外侧面;

所述提升输送机构(10)位于切秧机构(9)的正下方,提升输送机构(10)与夹持输送机构(2)呈90°夹角,并且与水平地面呈0~70°夹角,安装在夹持输送机构(2)的后部,通过悬挂机架(7)固定连接在拖拉机上。

2.根据权利要求1所述的悬挂式胡萝卜联合收获机,其特征在于:所述提升输送机构(10)通过悬挂机架(7)连接在拖拉机上;所述储存运输装置(6)位于提升输送机构(10)的左侧。

3.根据权利要求1所述的悬挂式胡萝卜联合收获机,其特征在于:所述胡萝卜秧粉碎还田装置(1)包括粉碎传动机构(12)、支撑连接架(13)、粉碎液压马达(14)、螺旋粉碎刀(15)、萝卜秧喂入口(16)和粉碎出口(17);

所述萝卜秧喂入口(16)位于螺旋粉碎刀(15)的上方;所述粉碎液压马达(14)固定连接在支撑连接架(13)上,通过粉碎传动机构(12)与螺旋粉碎刀(15)的转动轴相连接。
