专利号: 2016107068841
申请人: 海宁恒森家具有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 木材或类似材料的加工或保存;一般钉钉机或钉U形钉机
更新日期:2025-03-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种用于木材尺寸稳定的处理工艺,其特征在于,包括以下步骤:

a、去除木材外皮;

b、通过烘干系统对木材进行烘干,烘干温度为38-42℃,使木材的含水率为16-18%;

c、将木材送入反应罐中,并向反应罐中通入乙酰氯和无水高氯酸镁,加压至0.6-

0.8MPa,保持2-3h后,从罐中取出木材;

d、在60-75℃温度下,保持12-18h;

e、通过烘干系统再次对木材进行烘干,烘干温度为52-56℃,使木材的含水率为13-

14%。

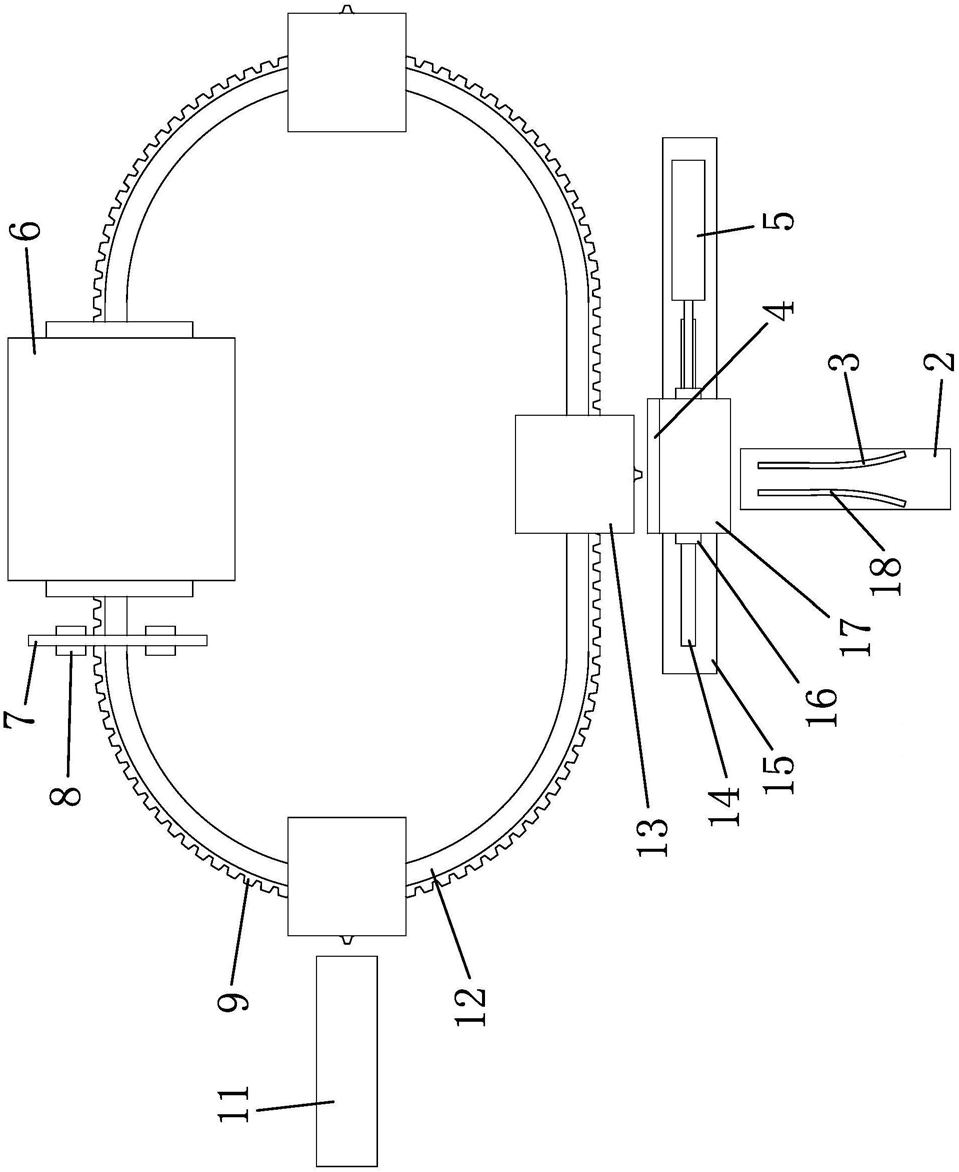

2.根据权利要求1所述的用于木材尺寸稳定的处理工艺,其特征在于,所述步骤b和e中的烘干系统包括底座,所述底座上设置有输送装置,底座上还依次设置上料装置、烘干装置和下料装置;所述输送装置包括呈环形的导轨和若干滑动座,导轨固定在底座上,若干滑动座设置在导轨上,滑动座与一能带动其来回移动的移动结构相连,滑动座上竖直设置有转轴,转轴下端与一能带动其转动的伺服电机相连,转轴上端和呈正方形的放置板相连,滑动座上还设置有能将木材定位在放置板上的定位结构;所述上料装置包括第一输送带、存放板、机械手和安装条,第一输送带设置在底座上,第一输送带上设置有导入结构,存放板倾斜设置在底座上,存放板上具有若干滚轮,存放板与一能带动其来回移动的移动机构相连,存放板上端靠近第一输送带,存放板下端靠近导轨,存放板下端还固定有限位板,限位板上设置有能将木材分隔开的分隔结构,机械手一端固定在底座上,机械手另一端和安装条相连,安装条上固定有若干安装块,相邻两个安装块之间形成用于定位木材的定位部,底座上还设置有能将木材定位在定位部中的夹紧结构。

3.根据权利要求2所述的用于木材尺寸稳定的处理工艺,其特征在于,所述移动结构包括呈环形的齿条、步进电机和驱动轮,齿条固定在导轨上,步进电机固定在滑动座上,步进电机的输出轴竖直向下,驱动轮固定在步进电机的输出轴上,驱动轮与齿条相啮合;所述定位结构包括定位压板、定位气缸和安装架,安装架固定滑动座上,定位气缸固定在安装架上,定位气缸的活塞杆竖直向下,定位气缸的活塞杆端部和定位压板相连,且定位压板能与滑动座相抵靠。

4.根据权利要求3所述的用于木材尺寸稳定的处理工艺,其特征在于,所述分隔结构包括开设在限位板上的若干通过孔和若干分隔板,分隔板分别设置在相应的通过孔内,分隔板一端与一能推动其来回移动的推动气缸相连,分隔板另一端为分隔端,且分隔端能伸出限位板;所述导入结构包括左导入条和右导入条,左导入条和右导入条分别固定在第一输送带两侧,左导入条和右导入条之间形成供木材通过的导入通道;所述夹紧结构包括左气囊、右气囊、连通管和气泵,左气囊固定在定位部左侧,右气囊固定在定位部右侧,连通管一端和左气囊相连,连通管另一端和右气囊相连,连通管中部和气管一端相连通,气管另一端能与外界相连通,气泵设置在气管上;所述移动机构包括支架、导杆、导套和第一推杆电机,支架固定在底座上,导杆水平固定在支架上,导套设置在导杆上,第一推杆电机固定在支架上,第一推杆电机的推杆水平设置,第一推杆电机的推杆端部和导套相连,存放板固定在导套上。

5.根据权利要求2所述的用于木材尺寸稳定的处理工艺,其特征在于,所述烘干装置包括烘箱、电加热管、若干导流管、检测板和显示屏,烘箱固定在底座上,烘箱一端具有输入口,烘箱另一端具有输出口,且导轨从输入口穿入并从输出口穿出,电加热管设置在烘箱内,若干导流管分别设置在烘箱侧壁上,导流管与一能带动其转动的转动机构相连,导流管上设置有抽气泵和单向阀,检测板设置在烘箱内,检测板与一能带动其上下升降的升降气缸相连,检测板上设置有温湿度计,温湿度计通过线路与显示屏相连。

6.根据权利要求5所述的用于木材尺寸稳定的处理工艺,其特征在于,所述转动机构包括转动电机、转动轴、主动齿轮、从动齿轮和安装框,安装框固定在烘箱外,转动电机固定在安装框上,转动电机的输出轴水平设置,主动齿轮固定在转动电机的输出轴上,转动轴水平设置在安装框上,转动轴一端伸入烘箱内和导流管中部相连,从动齿轮固定在转动轴另一端上,主动齿轮与从动齿轮相啮合。

7.根据权利要求6所述的用于木材尺寸稳定的处理工艺,其特征在于,所述安装框上设置有指示结构,指示结构包括指示针和指示环,指示针固定在转动轴上,指示环通过连杆固定在烘箱上,指示环上具有角度线,指示针朝向指示环的角度线;所述指示环上还开设有环形的滑动槽,滑动槽内设置有限位块,且限位块能与指示针相抵靠,限位块上还螺纹连接有固定螺栓,固定螺栓端部能抵靠在指示环上。

8.根据权利要求2所述的用于木材尺寸稳定的处理工艺,其特征在于,所述下料装置包括第二输送带、推送板、升降框、支撑板和驱动气缸,第二输送带设置在底座上,第二输送带一端为固定端,第二输送带另一端为摆动端,摆动端靠近导轨,且摆动端与一能带动其上下摆动的摆动机构相连,升降框设置在底座上,升降框与一能带动其上下升降的升降机构相连,驱动气缸固定在升降框一端,驱动气缸的活塞杆水平设置,驱动气缸的活塞杆端部和推送板相连,支撑板通过连接杆固定在升降框另一端上,且支撑板和推送板之间具有供放置板通过的间隙,升降框上还具有导出结构。

9.根据权利要求8所述的用于木材尺寸稳定的处理工艺,其特征在于,所述摆动机构包括摆动气缸和摆动杆,摆动杆一端和底座相铰接,摆动杆另一端和摆动端相铰接,摆动气缸和底座相铰接,摆动气缸的活塞杆倾斜设置,摆动气缸的活塞杆端部和摆动杆中部相铰接;

所述升降机构包括定位架、导向杆、导向套和第二推杆电机,定位架固定在底座上,导向杆竖直固定在定位上,导向套设置在导向杆上,第二推杆电机固定在定位架上,第二推杆电机的推杆竖直向下,第二推杆电机的推杆端部和导向套相连,升降框通过固定杆固定在导向套上。

10.根据权利要求8所述的用于木材尺寸稳定的处理工艺,其特征在于,所述导出结构包括左导出条、右导出条和调节条,调节条固定在升降框上,调节条上设置有左滑块和右滑块,左滑块上螺栓连接有左定位螺栓,右滑块上螺栓连接有右定位螺栓,左导出条固定在左滑块上,右导出条固定在右滑块上,右导出条和右导出条之间形成供木材通过的导出通道;

所述导出结构还包括左指针和右指针,调节条上具有刻度线,左指针和右指针分别固定在左滑块和右滑块,且左指针和右指针分别指向调节条上的刻度线。
