专利号: 2016107098391
申请人: 雷磊
专利类型:发明专利
专利状态:已下证
专利领域: 无轨陆用车辆
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

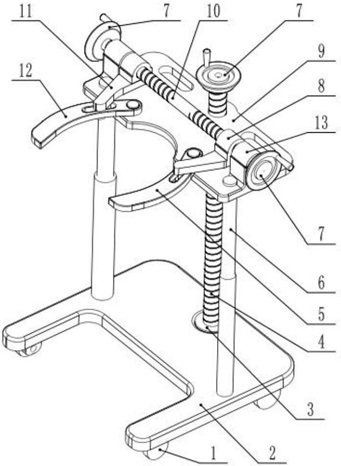

1.一种医院用花盆搬运装置,是由万向行走轮,底座,平面带座轴承,升降丝杠,左夹紧臂,滑动导向柱,手轮,左运动块,升降板,正反丝杠,右运动块,右夹紧臂,立式带座轴承组成的,其特征在于:四个万向行走轮安装在底座上,底座上安装有平面带座轴承,平面带座轴承固定安装升降丝杠,升降丝杠上有可以升降滑动的升降板,升降丝杠末端装有手轮,升降板和底座之间安装着滑动导向柱用来辅助升降板的升降,升降板后端开了长槽,操作人员的手可以推动行走,升降板上安装了两个立式带座轴承,两个立式带座轴承安装固定着正反丝杠,正反丝杠末端各有一个手轮,正反丝杠上安装着左运动块、右运动块,左运动块旋向和右运动块螺旋旋向相反,左夹紧臂和右夹紧臂铰接在升降板上,左运动块和右运动块分别穿过左夹紧臂和右夹紧臂的长条孔安装,完成了花盆搬运装置的组成,升降丝杠是具有自锁能力的传动丝杠,滑动导向柱和升降丝杠空间组成三角形结构,滑动操作不仅提供花盆的离地升降动作,同时可以使升降板进行上下移动,可以在花盆形状过矮和过高的情况下,合理设置花盆的夹持点,更好的保证花盆质心的有效控制,推动运行更平稳,当该装置工作时,将本装置推到花盆处,双手摇动正反丝杠上的手轮,正反丝杠转动带动左运动块和右运动块向中间行走,左运动块和右运动块驱动左夹紧臂和右夹紧臂绕铰接点向内侧旋转,抱紧花盆,操作升降丝杠上的手轮,升降板在升降丝杠的驱动下上升,带动花盆上升离地,操作人员推动装置到目的地,操作升降丝杠上的手轮,升降板落下,操作正反丝杠上的手轮放开花盆。

2.根据权利要求1所述的一种医院用花盆搬运装置,其特征在于,所述的左运动块和右运动块分别穿过左夹紧臂和右夹紧臂,穿过后有防脱环,防止在正反丝杠转动时左运动块和右运动块在左夹紧臂和右夹紧臂中脱落,同时还能保证左运动块和右运动块平向稳定运动。
