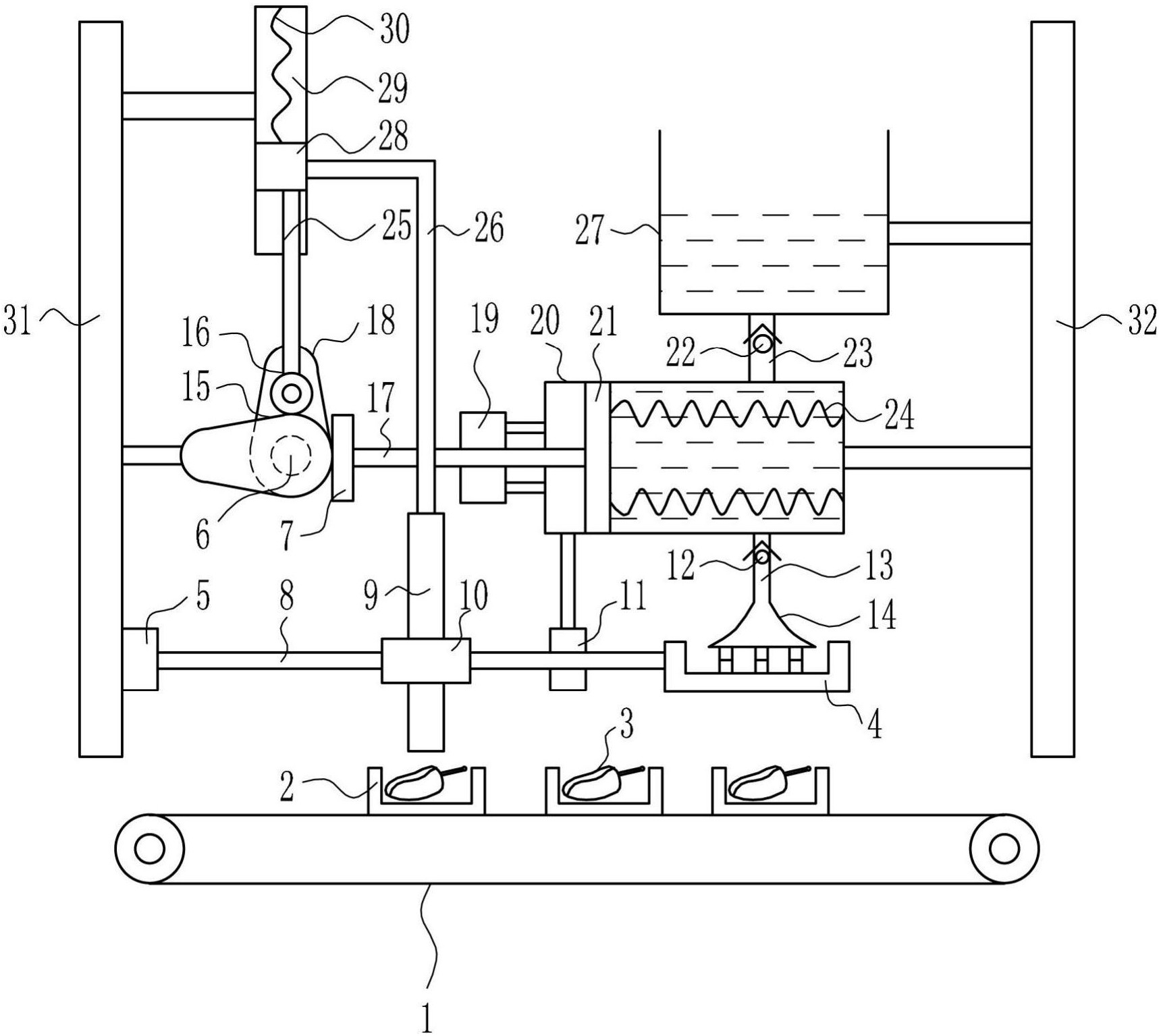

1.一种鞋子制作用鞋楦喷胶装置，其特征在于，包括有输送装置(1)、放置箱(2)、挡块 (4)、第一轴承座(5)、减速电机(6)、移动块(7)、转杆(8)、齿条(9)、齿轮(10)、第二轴承座 (11)、第二单向阀(12)、硬管(13)、喷头(14)、第一凸轮(15)、滚轮(16)、第三连杆(17)、第二 凸轮(18)、导套(19)、挤压箱(20)、活塞(21)、第一单向阀(22)、出液管(23)、右架(32)、第一 连杆(25)、第二连杆(26)、胶水箱(27)、滑块(28)、滑轨(29)、弹簧和左架(31)；输送装置(1) 上均匀设有放置箱(2)，输送装置(1)上方左侧设有左架(31)，输送装置(1)上方右侧设有右 架(32)，左架(31)右侧从上至下依次设有滑轨(29)、减速电机(6)和第一轴承座(5)，滑轨 (29)上设有滑块(28)，滑块(28)与滑轨(29)之间连接有第一弹簧(30)，滑块(28)的底部连 接有滚轮(16)，滑块(28)的右侧连接有第二连杆(26)，第二连杆(26)下端连接有齿条(9)， 减速电机(6)的前侧设有第二凸轮(18)，第二凸轮(18)前侧设有第一凸轮(15)，第二凸轮 (18)与第一凸轮(15)互相垂直，滚轮(16)与第一凸轮(15)接触，右架(32)左侧从上至下依 次设有胶水箱(27)和挤压箱(20)，胶水箱(27)底部与挤压箱(20)顶部之间连接有出液管 (23)，出液管(23)上设有第一单向阀(22)，挤压箱(20)内设有活塞(21)，活塞(21)与挤压箱 (20)内壁之间连接有第二弹簧(24)，活塞(21)的左侧连接有第三连杆(17)，第三连杆(17) 左端连接有移动块(7)，移动块(7)与第二凸轮(18)接触，挤压箱(20)左侧设有导套(19)，第 三连杆(17)穿过导套(19)，挤压箱(20)底部从左到右依次设有第二轴承座(11)和硬管 (13)，第二轴承座(11)与第一轴承座(5)之间连接有转杆(8)，转杆(8)中部设有齿轮(10)， 齿轮(10)位于齿条(9)前侧，齿轮(10)与齿条(9)啮合，转杆(8)的右端连接有挡块(4)，硬管 (13)上设有第二单向阀(12)，硬管(13)的下端连接有喷头(14)，喷头(14)与挡块(4)配合，减速电机带动第二凸 轮和第一凸轮顺时针旋转，第二凸轮带动移动块向右运动，移动块带动第三连杆向右运动， 第三连杆带动活塞向右运动，活塞挤压挤压箱内的胶水，同时第一凸轮使滚轮向上运动，滚 轮带动滑块向上运动，滑块带动第二连杆向上运动，第二连杆带动齿条向上运动，齿条使齿 轮逆时针旋转，齿轮带动转杆逆时针旋转，转杆带动挡块逆时针旋转，挡块离开喷头，由于 第二单向阀的作用，胶水进入硬管通过喷头为鞋楦喷胶，当滑块向上移动一定距离之后，第 一凸轮使滚轮向下运动，滚轮带动滑块向下运动，滑块带动第二连杆向下运动，第二连杆带 动齿条向下运动，齿条使齿轮顺时针旋转，转杆带动挡块顺时针旋转，挡块重新堵住喷头， 同时第二凸轮不再给力给移动块，活塞受弹力向左运动，活塞带动第三连杆向左运动，第三 连杆带动移动块向左运动回到原位，由于挤压箱的气压减小，胶水箱往挤压箱内补充胶水， 之后启动输送装置，喷胶完成的鞋楦通过输送装置传送走，第一凸轮(15)与 第二凸轮(18)均与减速电机(6)为固定连接，第一凸轮(15)位于第二凸轮(18)正前方，第一 凸轮(15)与第二凸轮(18)之间的角度为90度，第一凸轮(15)与第二凸轮(18)的材质和尺寸 均相同，第二连杆(26)形 状为L形，第二连杆(26)的水平长度为

20厘米，第二连杆(26)的竖直高度为60厘米，第二连 杆(26)的材质为Q235钢，第二连杆(26)的左端面与滑块(28)垂直焊接连接，第二连杆(26) 的右端面与齿条(9)垂直焊接连接。

2.根据权利要求1所述的一种鞋子制作用鞋楦喷胶装置，其特征在于，还包括有LED灯 (33)，左架(31)上部右侧设有LED灯(33)，LED灯(33)位于滑轨(29)和减速电机(6)之间，LED 灯(33)的左端面与左架(31)焊接连接。

3.根据权利要求1所述的一种鞋子制作用鞋楦喷胶装置，其特征在于，还包括有收集箱 (34)，左架(31)与右架(32)之间连接有收集箱(34)，收集箱(34)位于输送装置(1)下方，收 集箱(34)与左架(31)与右架(32)之间为焊接连接。

4.根据权利要求1所述的一种鞋子制作用鞋楦喷胶装置，其特征在于，第一轴承座(5) 和第二轴承座(11)均为深沟球轴承座。

5.根据权利要求1所述的一种鞋子制作用鞋楦喷胶装置，其特征在于，左架(31)与右架 (32)均为长方体，且为竖直装置，左架(31)与右架(32)之间的距离为1米‑1.5米，材质为 Q235钢。

6.根据权利要求1所述的一种鞋子制作用鞋楦喷胶装置，其特征在于，胶水箱(27)材质 为不锈钢，胶水箱(27)右侧与右架(32)为固定连接，胶水箱(27)顶端与右架(32)顶端之间 的竖直高度为20厘米，胶水箱(27)的长度为30厘米，胶水箱(27)的高度为40厘米，胶水箱 (27)的宽度为30厘米。

7.根据权利要求1所述的一种鞋子制作用鞋楦喷胶装置，其特征在于，LED灯(33)固定 连接在左架(31)右侧，LED灯(33)距离左架(31)顶端的竖直高度为30厘米，LED灯(33)的工 作电压为111伏到240伏，LED灯(33)的功率为11瓦到15瓦，LED灯(33)的质保年限为3年。

8.根据权利要求1所述的一种鞋子制作用鞋楦喷胶装置，其特征在于，收集箱(34)位 于输送装置(1)的正下方，收集箱(34)顶端与输送装置(1)底部之间的距离为15厘米，收集 箱(34)的左壁与左架(31)固定垂直焊接连接，收集箱(34)的右壁与右架(32)固定垂直焊接 连接，收集箱(34)的材质为不锈钢。
