专利号: 2016107243643
申请人: 西南交通大学
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.DC-DC变换器V2滞环控制方法,其特征在于:检测输出电压得到信号Vo;将Vo和Vref送入补偿器得到信号Ve,将Ve送入环宽产生器得到信号VL和VH;将Vo和VH送入第一比较器得到信号VR,将Vo和VL送入第二比较器得到信号VS;将VR和VS送入触发器得到信号VP,信号VP经过驱动电路控制DC-DC变换器开关管的导通与关断。

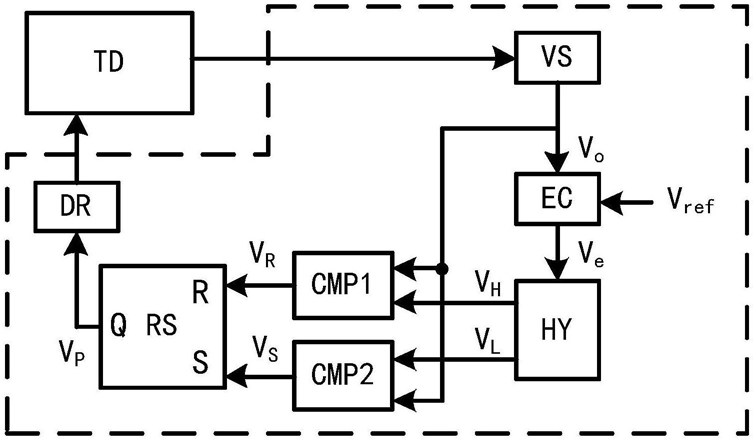

2.根据权利要求1所述的DC-DC变换器V2滞环控制方法的控制装置,其特征在于:包括电压检测电路VS、补偿器EC、环宽产生器HY、第一比较器CMP1、第二比较器CMP2、触发器RS和驱动电路DR;所述的电压检测电路VS、补偿器EC、环宽产生器HY依次相连;电压检测电路VS与第一比较器CMP1相连;电压检测电路VS与第二比较器CMP2相连;环宽产生器HY、第一比较器CMP1和触发器RS的R端依次相连;环宽产生器HY、第二比较器CMP2和触发器RS的S端依次相连;触发器RS和驱动电路DR相连。
