专利号: 2016107285576
申请人: 广西大学
专利类型:发明专利
专利状态:已下证
专利领域: 气体或液体的贮存或分配
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

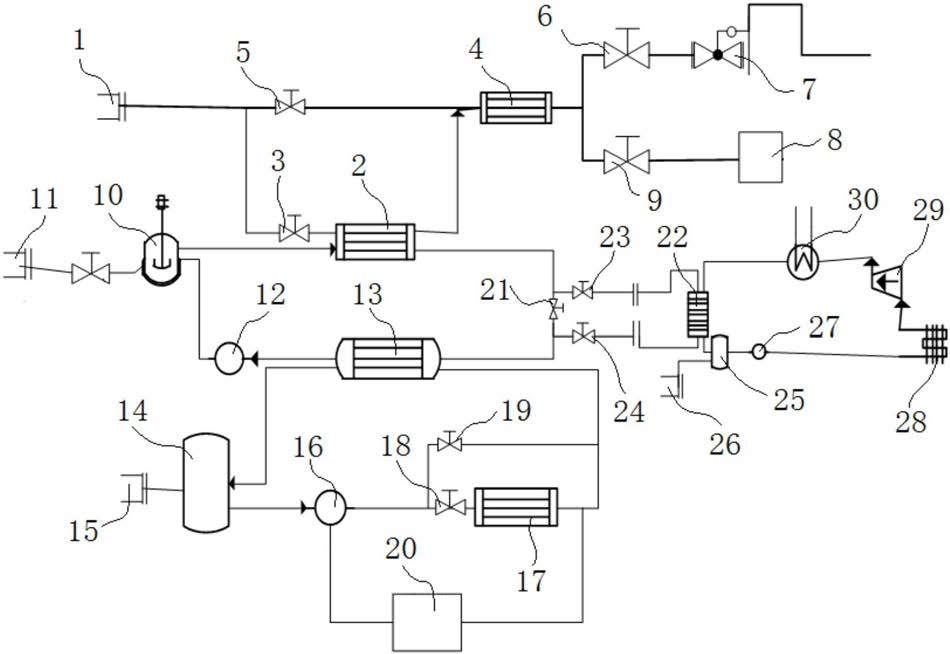

1.一种液化天然气汽化冷量回收装置,其特征在于,包括:卸车进口发兰;

第一换热器,其冷流体进口与所述卸车进口发兰通过一设置有第一阀门的管道连接;

汽化器,其进口与所述第一换热器的冷流体出口通过一管道连接;

天然气储存装置,其与所述汽化器的出口连接;

制冷剂储存罐,其出口与所述第一换热器的热流体进口通过一管道连接;

第二换热器,其冷流体进口与所述第一换热器的热流体出口通过一管道连接;且该第二换热器的冷流体出口与所述制冷剂储存罐的进口通过一设置有计量泵的管道连接;以及第一热流体产生装置,其用于对从所述第二换热器的热流体出口输送出来的流体进行加热后重新输送到所述第二换热器的热流体进口;

所述第一热流体产生装置包括:

空调风机盘管,其出水口与所述第二换热器的热流体进口通过管道连接;以及冷冻水箱,其内部储存有液体工质,该冷冻水箱的进口与所述第二换热器的热流体出口通过一管道连接,且该冷冻水箱的出口与所述空调风机盘管的进水口通过一设置有水泵的管道连接;

还包括一第三换热器和一设置在用于所述第二换热器的冷流体进口与所述第一换热器的热流体出口进行连接的管道上的第五阀门;所述第三换热器的冷流体进口通过一设置有第六阀门的管道与所述第一换热器的热流体出口和所述第五阀门之间的管道连接;且所述第三换热器的冷流体出口通过一设置有第七阀门的管道与所述第二换热器的冷流体进口和所述第五阀门之间的管道连接;所述第三换热器的热流体进口和热流体出口通过一第二热流体产生装置进行连接,所述第二热流体产生装置包括:储液罐,其内部储存有液体工质,该储液罐的进口与所述第三换热器的热流体出口通过一管道连接;

蒸发器,其进口与所述储液罐的出口通过一设置有直列泵的管道连接;

透平膨胀机,其进气口与所述蒸发器的出口通过一管道连接;以及再热器,其进口与所述透平膨胀机的出气口通过一管道连接,且该再热器的出口与所述第三换热器的热流体进口通过一管道连接。

2.根据权利要求1所述的液化天然气汽化冷量回收装置,其特征在于,所述汽化器的进口还通过一设置有第二阀门的管道与所述卸车进口法兰进行连接。

3.根据权利要求1所述的液化天然气汽化冷量回收装置,其特征在于,所述天然气储存装置包括:高压气罐,其通过一设置有第三阀门和加压装置的管道与所述汽化器的出口连接;以及收集装置,其通过一设置有第四阀门的管道与所述汽化器的出口连接。

4.根据权利要求1所述的液化天然气汽化冷量回收装置,其特征在于,所述制冷剂为R404A。

5.根据权利要求1所述的液化天然气汽化冷量回收装置,其特征在于,所述第一热流体产生装置还包括一控温系统,所述控温系统包括:单片机,其用于控制所述水泵的功率;以及

温度传感器,所述空调风机盘管的空气进口和空气出口各设置有一个该温度传感器;

两个该温度传感器把检测到的信号反馈给所述单片机。

6.根据权利要求1所述的液化天然气汽化冷量回收装置,其特征在于,所述冷冻水箱内储存的液体工质为乙二醇水溶液。

7.根据权利要求1所述的液化天然气汽化冷量回收装置,其特征在于,所述储液罐内储存的液体工质为甲烷和丁烷的混合工质。

8.根据权利要求1所述的液化天然气汽化冷量回收装置,其特征在于,所述第一换热器为钎焊板式换热器,所述第二换热器为管壳式换热器,且所述第三换热器为钎焊板式换热器。
