1.一种石墨烯原位生长FeOOH纳米阵列锂离子电池负极材料的制备方法，其特征在于，包括以下步骤：

1)将氧化石墨烯加入到去离子水中，混合均匀，制成浓度为0.5mg/mL-2mg/mL的悬浊液；

2)将可溶性二价铁盐加入到悬浊液中，得到混合物，混合物中亚铁离子浓度为

0.01mol/L-0.5mol/L，将所得混合物搅拌10-60min，之后将pH值调节至3-5，形成前驱物；

3)将前驱物倒入水热反应釜中，然后密封反应釜，然后在反应温度为40-60℃下反应

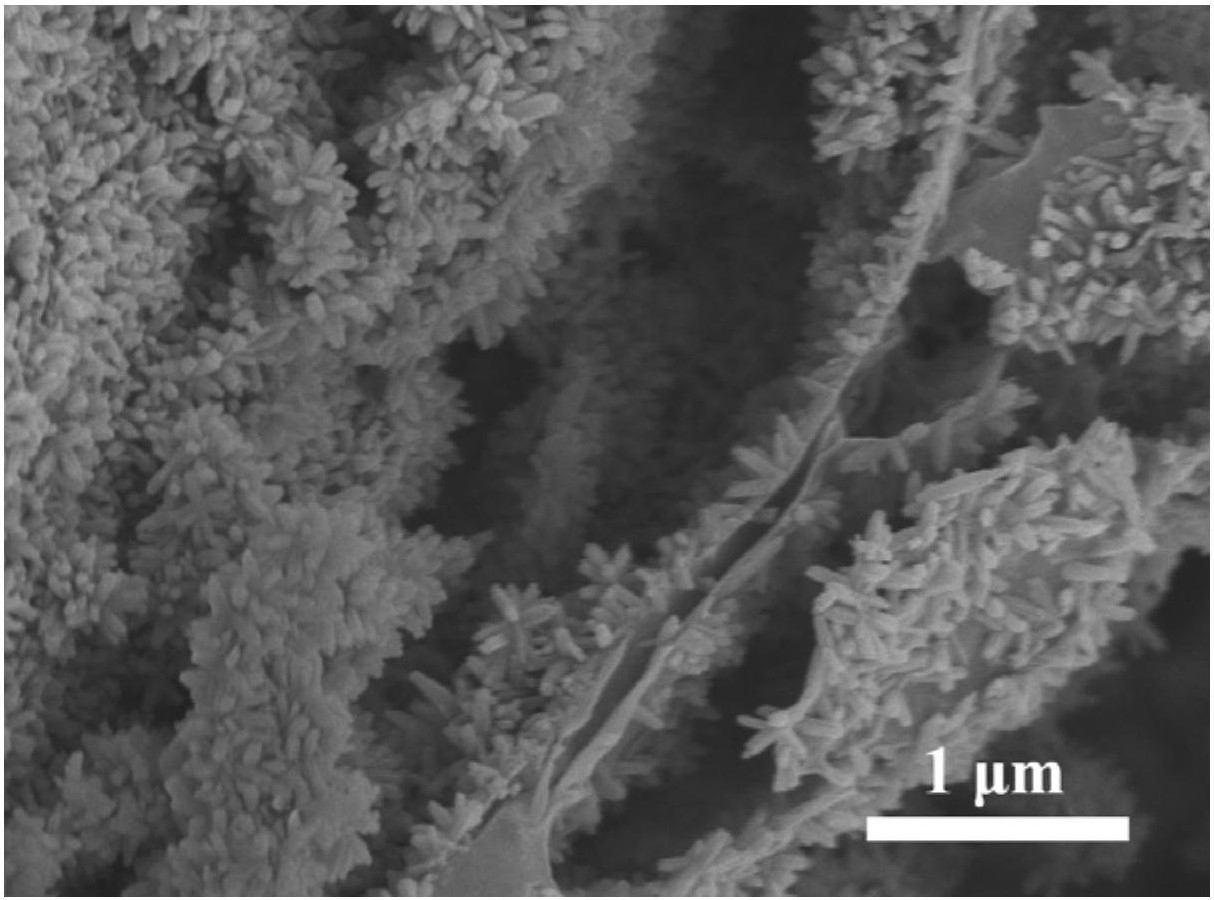

30-60min，然后将反应温度升高至70-150℃，反应6h-12h，反应结束后到室温；洗涤、干燥后得到石墨烯表面原位生长FeOOH纳米阵列锂离子电池负极材料。

2.根据权利要求1所述的一种石墨烯原位生长FeOOH纳米阵列锂离子电池负极材料的制备方法，其特征在于，步骤1)中混合均匀是通过超声10min-90min实现的。

3.根据权利要求1所述的一种石墨烯原位生长FeOOH纳米阵列锂离子电池负极材料的制备方法，其特征在于，所述可溶性二价铁盐为硫酸亚铁或氯化亚铁。

4.根据权利要求1所述的一种石墨烯原位生长FeOOH纳米阵列锂离子电池负极材料的制备方法，其特征在于，水热反应釜的体积填充度为30％-80％。

5.根据权利要求1所述的一种石墨烯原位生长FeOOH纳米阵列锂离子电池负极材料的制备方法，其特征在于，将前驱物倒入水热反应釜中，然后通入氮气后密封反应釜。

6.根据权利要求5所述的一种石墨烯原位生长FeOOH纳米阵列锂离子电池负极材料的制备方法，其特征在于，通入氮气的时间为30-60min。

7.根据权利要求1所述的一种石墨烯原位生长FeOOH纳米阵列锂离子电池负极材料的制备方法，其特征在于，自然冷却至室温。

8.根据权利要求1所述的一种石墨烯原位生长FeOOH纳米阵列锂离子电池负极材料的制备方法，其特征在于，洗涤具体是采用去离子洗涤，干燥具体是采用冷冻干燥，冷冻干燥的时间为12h。
