专利号: 2016107346599
申请人: 南通海鑫信息科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 无轨陆用车辆
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

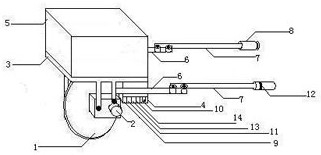

1.一种转运小件军事设备的小车,其特征在于由车轮和电机减速机构、车架、设备箱、货箱、固定车把、活动车把、调速开关、蓄电池、电源开关、稳压电路、控制开关、控制电路、调速电路构成,车轮的轮毂上套有一支实心橡胶胎,货箱焊接在车架上端,设备箱焊接在货箱后部下端,设备箱的后侧端有一个活动盖,活动盖通过螺杆螺母安装在设备箱后侧端上,电机减速机构通过螺杆螺母安装在车架的左下端,电机减速机构的动力输出轴右端横向安装在车轮的中部,电机减速机构动力输出轴的最右端位于车轮右侧,电机减速机构动力输出轴的最右端上套有一只轴承,轴承上套有轴承套,轴承套通过螺杆螺母安装在车架的右下端,固定车把、活动车把各有两只,两只固定车把前端分别焊接在车架后部,两只固定车把后端各有两个开孔,两只活动车把前端各有两个开孔,两只活动车把前端两个开孔和两只固定车把后端两个开孔分别对准,用四只螺杆螺母将两只活动车把分别安装在两只固定车把上,其中一只活动车把后端上套有一支固定橡胶套,调速开关是普通电动自行车使用的调速手把,调速开关安装在另一只活动车把后端,调速手把里面有一只可调电阻,用手旋转调速手把手柄,可以调节可调电阻输出端的电阻值,控制开关是铜环,控制开关套在位于其中一只活动车把后端的固定橡胶套上前部,控制电路和调速电路、稳压电路安装在一只电路板上,并和蓄电池安装在设备箱内,设备箱左部下端有一个开孔,电源开关安装在设备箱左部开孔后端,电源开关的操作手柄位于设备箱左部开孔外端,以方便在设备箱外打开或关闭电源开关,蓄电池正极和电源开关一端通过导线连接,电源开关另一端和稳压电路正极电源输入端、调速电路第一正极电源输入端通过导线连接,稳压电路正极电源输出端和调速电路第二正极电源输入端、控制电路正极电源输入端通过导线连接,控制电路负极电源输出端和调速电路第一负极电源输入端通过导线连接,蓄电池负极和稳压电路负极电源输入端、控制电路负极电源输入端、调速电路第二负极电源输入端通过导线接地,调速开关的可调电阻滑动触点端及两个固定触点端分别和调速电路的三个控制端通过导线连接,控制开关和控制电路信号输入端通过导线连接,调速电路两路控制电源输出端分别和电机减速机构的两个电源输入端通过导线连接。

2.根据权利要求1所述的一种转运小件军事设备的小车,其特征在于车轮和车架、设备箱、货箱、固定车把、活动车把是金属材质。

3.根据权利要求1所述的一种转运小件军事设备的小车,其特征在于电机减速机构由直流有刷电机和主动齿轮、第一从动大齿轮,第一从动小齿轮、第一从动轴、第二从动齿轮、动力输出轴和齿轮箱组成,直流有刷电机工作电压是24V、功率是200W,主动齿轮、第一从动大齿轮,第一从动小齿轮、第一从动轴、第二从动齿轮、动力输出轴和齿轮箱全部采用金属材料,齿轮箱左部由前至后间隔一定距离有三个开孔,齿轮箱右部由前至后间隔一定距离有两个开孔,齿轮箱右部两个开孔和齿轮箱左部三个开孔中前端的两个开孔位置对准,齿轮箱每个开孔上安装有一只轴承,主动齿轮和第一从动小齿轮齿数均是11齿,第一从动大齿轮和第二从动齿轮齿数均是55齿,电机的转轴从齿轮箱左部由前至后第三个开孔上的轴承内圈进入齿轮箱内部,齿轮箱左部由前至后第三个开孔周围还分布有另外三个开孔,主动齿轮安装在电机的转轴最右端,通过电机壳体右端机座上的三个安装孔,用三支螺杆螺母将电机安装在齿轮箱左部由前至后第三个开孔周围的另外三个开孔上,第一从动小齿轮和第一从动大齿轮安装在第一从动轴上,第一从动轴最左端位于齿轮箱左部第二个开孔的轴承内圈内,第一从动轴最右端位于齿轮箱右部由前至后第二个开孔的轴承内圈内,第二从动齿轮安装在动力输出轴上,动力输出轴最左端位于齿轮箱左部由前至后第一个开孔的轴承内圈内,动力输出轴中部位于齿轮箱右部由前至后第一个开孔的轴承内圈内,动力输出轴右端横向安装在车轮的中部,主动齿轮和第一从动大齿轮啮合,第一从动小齿轮和第二从动齿轮啮合,当电机得电转轴逆时针转动时,第一从动轴、第一从动小齿轮和第一从动大齿轮会顺时针转动,动力输出轴和第二从动齿轮会逆时针转动,动力输出轴会带动车轮逆时针转动。

4.根据权利要求1所述的一种转运小件军事设备的小车,其特征在于两只活动车把分别安装在两只固定车把上,将安装在其中一只活动车把、其中一只固定车把开孔上的两只螺杆螺母取下一只,将安装在另一只活动车把、另一只固定车把开孔上的两只螺杆螺母取下一只后,两只活动车把能沿分别两外两支螺杆螺母由后至前折叠。

5.根据权利要求1所述的一种转运小件军事设备的小车,其特征在于蓄电池是24V/

12AH铅酸蓄电池。

6.根据权利要求1所述的一种转运小件军事设备的小车,其特征在于稳压电路由三端固定输出稳压器和瓷片电容组成,瓷片电容有两只,三端固定输出稳压器型号是7805,三端固定输出稳压器正极电源输入端1脚和第一只瓷片电容一端通过导线连接,三端固定输出稳压器负极电源输入端2脚和第一只瓷片电容另一端、第二只瓷片电容一端通过导线连接,三端固定输出稳压器正极电源输出端3脚和第二只瓷片电容另一端通过导线连接。

7.根据权利要求1所述的一种转运小件军事设备的小车,其特征在于控制电路由电阻和NPN三极管组成,NPN三极管有五只,电阻有两只,第一只NPN三极管集电极和第二只NPN三极管集电极、第三只NPN三极管集电极、第四只NPN三极管集电极通过导线连接,第一只NPN三极管发射极和第二只NPN三极管基极通过导线连接,第二只NPN三极管发射极和第三只NPN三极管基极通过导线连接,第三只NPN三极管发射极和第四只NPN三极管基极、第一支电阻一端通过导线连接,第四只NPN三极管发射极和第五只NPN三极管基极通过导线连接,第一只电阻另一端和第二只电阻一端通过导线连接,第二只电阻另一端和第五只NPN三极管发射极通过导线接地。

8.根据权利要求1所述的一种转运小件军事设备的小车,其特征在于调速电路由硅整流二极管和电阻、续流二极管、稳压二极管、瓷片电容、继电器、场效应功率管、时基集成电路组成,续流二极管有两只,电阻有五只,硅整流二极管有四只,瓷片电容有三只,时基集成电路型号是NE555,继电器具有两个常开触点端、两个常闭触点端、两个控制电源输入端、两个工作电源输入端,时基集成电路复位端4脚、正极电源输入端8脚和第一只电阻一端、稳压二极管负极、第三只电阻一端通过导线连接,时基集成电路的放电端7脚和第一只硅整流二极管正极、第二只硅整流二极管负极、第一支电阻另一端通过导线连接,时基集成电路的触发端2脚、阈值端6脚和第一只瓷片电容一端通过导线连接,时基集成电路的控制端5脚和第二支瓷片电容一端通过导线连接,时基集成电路的输出端3脚和第三支硅整流二极管正极通过导线连接,第三支硅整流二极管负极和第二只电阻一端通过导线连接,第二只电阻另一端和第四只电阻一端、第四只硅整流二极管负极、场效应功率管栅极通过导线连接,场效应功率管漏极和第三只瓷片电容一端、继电器负极控制电源输入端6脚通过导线连接,第三只瓷片电容另一端和第五只电阻一端通过导线连接,继电器第一个常开触点端4脚和第二只续流二极管正极、继电器第二个常闭触点端7脚、第一只续流二极管负极通过导线连接,继电器第一个常闭触点端8脚和第一支续流二极管正极、第二只续流二极管负极、继电器第二个常开触点端3脚通过导线连接,时基集成电路的负极电源输入端1脚和第一只瓷片电容另一端、第二只瓷片电容另一端、第四只电阻另一端、第四只硅整流二极管正极、场效应功率管源极、第五只电阻另一端通过导线接地,第三只电阻另一端和继电器正极控制电源输入端5脚通过导线连接。
