专利号: 2016107357146
申请人: 宁波市鄞州德艺缝制设备有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 缝纫;绣花;簇绒
更新日期:2024-11-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

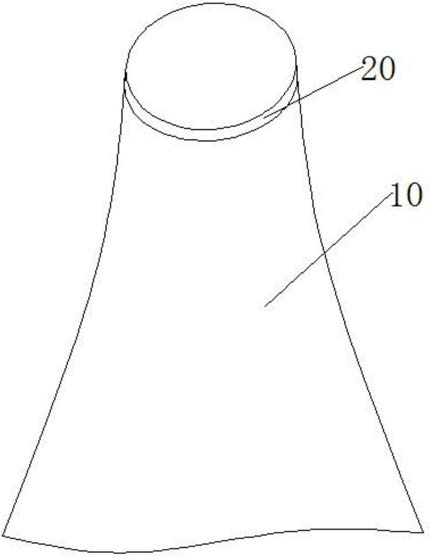

1.一种可环形缝纫的缝纫机,其特征在于,包括:

工作台(1),所述工作台(1)上形成有一工作平面(11),且所述工作平面(11)上纵向贯穿开设有一通槽(12),且所述通槽(12)内环向嵌装有多个可自由滚动的滚珠;

升降杆(6),可纵向移动的穿设于所述通槽(12)中,且所述升降杆(6)的上端形成有一呈圆柱形结构或圆台形结构的置物台(7),用以安置待缝纫的衣物;

缝纫机构(2),安装于所述工作台(1)上,且所述缝纫机构(2)的缝纫针(21)面向所述置物台(7)的侧面;

举升气缸(5),纵向设置于所述工作平面(11)的下方,且所述举升气缸(5)的活塞杆的端部与所述升降杆(6)的下端固定相连,用以带动所述升降杆(6)纵向移动;

传动箱(3),所述举升气缸(5)尾部的气缸座纵向固连一传动轴(51),且所述传动轴(51)伸入所述传动箱(3)内,所述传动箱(3)的一侧安装有一驱动电机(8),所述驱动电机(8)的电机轴伸入所述传动箱(3)内并与所述传动轴(51)传动相连,用以由所述驱动电机(8)带动所述传动轴(51)绕自身轴线水平转动,进而带动所述传动轴(51)上方的所述举升气缸(5)、升降杆(6)以及置物台(7)水平转动;

踏板(4),所述踏板(4)的前后两端均具有触点座,分别为位于前端的气动触点座和位于后端的电动触点座,其中,所述驱动电机(8)和所述缝纫机构(2)均通过所述电动触点座与外部供电设备相电连,所述举升气缸(5)通过所述气动触点座与外部供气设备(9)气动相连。

2.如权利要求1所述的可环形缝纫的缝纫机,其特征在于,于所述传动轴(51)伸入所述传动箱(3)内的一端套装有第一锥形齿轮(52),所述驱动电机(8)的电机轴伸入所述传动箱(3)内的一端套装有与所述第一锥形齿轮(52)相啮合的第二锥形齿轮(82)。

3.如权利要求2所述的可环形缝纫的缝纫机,其特征在于,所述传动箱(3)上纵向贯穿开设有用以穿设所述传动轴(51)的通道,且所述通道内安装有轴承(53),所述轴承(53)套装于所述传动轴(51)上。

4.如权利要求3所述的可环形缝纫的缝纫机,其特征在于,所述驱动电机(8)为一减速电机。

5.如权利要求4所述的可环形缝纫的缝纫机,其特征在于,所述外部供气设备(9)上设有电磁阀(91),且所述举升气缸(5)与所述电磁阀(91)间通过气管相通连接。
