专利号: 2016107373810
申请人: 常州索拉尔熔盐泵阀科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 液体变容式机械;液体泵或弹性流体泵
更新日期:2024-11-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种熔盐泵组合式叶轮,其特征在于:

a、所述叶轮由具有叶片(1-1)的叶轮主体(1)和端盖(2)两者同中心固定连接而构成一符合设计要求的完整的叶轮;

b、所述叶轮主体(1)和端盖(2),两者均是不锈钢锻饼经机械加工而成型的制成品;

c、所述叶轮主体(1)和端盖(2)在两者组合后的工况下,凡是与其所输送介质熔盐接触部位的表面上,均布设有保障其长期良好工作状态的保护层(3)。

2.如权利要求1所述的熔盐泵组合式叶轮,其特征在于:所述叶轮主体(1)和端盖(2)不锈钢锻饼,均是符合工艺要求的OCr17Ni12Mo2N奥氏体不锈钢锻饼。

3.如权利要求1所述的熔盐泵组合式叶轮,其特征在于:所述在叶轮主体(1)和端盖(2)工况下接触熔盐部位所布设的保护层(3)是膜系结构层,所述膜系保护层(3)自叶轮主体(1)和端盖(2)表面起始,由内至外依次是表面不锈钢重构层(3-1),TiN氮化钛层(3-2)和Si3N4氮化硅层(3-3)。

4.根据权利要求3所述的熔盐泵组合式叶轮,其特征在于:所述表面不锈钢重构层(3-

1),是经高能离子束轰击的组织致密的原子活化层,而所述TiN氮化钛层(3-2)的厚度在1~3μm范围内,所述Si3N4氮化硅层(3-3)的厚度在3~5μm范围内。

5.根据权利要求1-3之一所述的熔盐泵组合式叶轮,其特征在于:所述叶轮主体(1)制成品与端盖(2)制成品两者同中心固定连接的结构方式,是以下三种连接结构方式中的一种,或者是其中所述二种以上连接结构方式的结合:第一种连接结构方式是螺栓固定连接(4);所述的螺栓固定连接(4),是由至少三个双头螺栓(4-1)均匀布置在所述叶轮1/2~2/3半径范围内所作的同一圆弧线上,且分别由2个扁平螺母(4-2)对所述叶轮主体(1)和端盖(2)实施无缝对栓的固定连接;

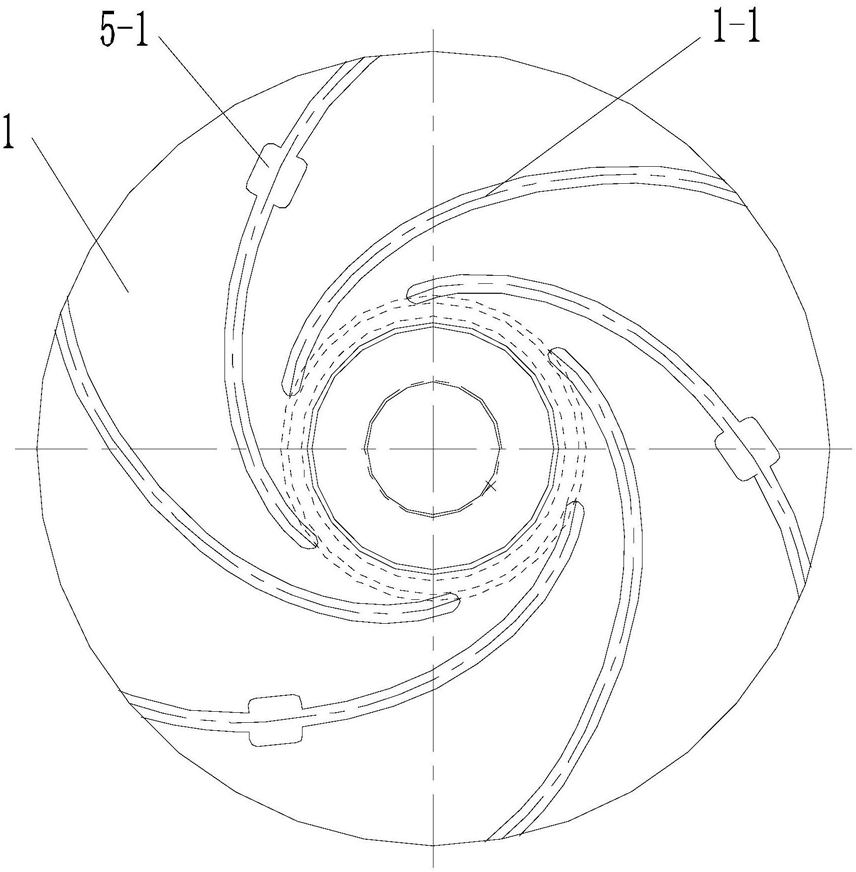

第二种连接结构方式是铆合固定连接(5);所述的铆合固定连接(5),是在所述叶轮1/2~2/3半径范围内所作同一圆弧线上的叶片(1-1)部位,分别沿轴向布设铆合立柱(5-1),且分别通过铆合立柱(5-1)经由铆钉(5-2)对所述叶轮主体(1)和端盖(2)实施无缝铆合的固定连接;

第三种连接结构方式是钎焊固定连接(6);所述钎焊固定连接(6),是在所述叶轮主体(1)和端盖(2)两者的对合面之间,布设片状镍基钎料(6-1)且通过加热令钎料(6-1)熔化,再经冷凝后所形成的钎焊接头(6-2),将所述叶轮主体(1)与端盖(2)实施无缝钎焊的固定连接。
