专利号: 2016107380320
申请人: 青岛科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 塑料的加工;一般处于塑性状态物质的加工
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

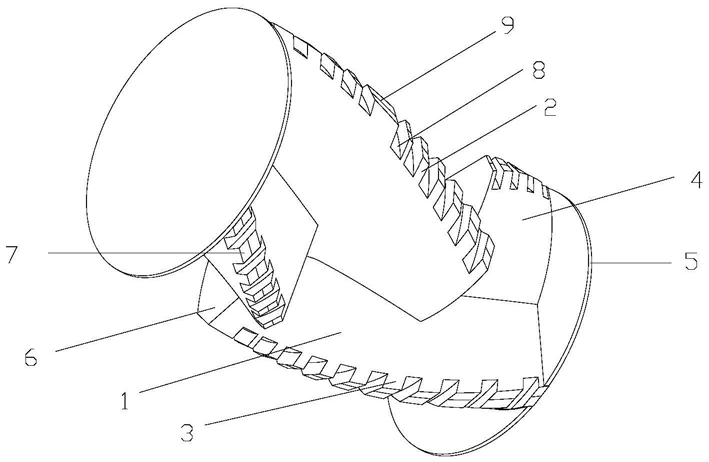

1.一种六棱锯齿型动态变间隙密炼机转子,所述密炼机转子包括转子体(1),所述转子体(1)上设置有六条突棱(2),包括三条长棱(3)和三条短棱(4),其特征在于,所述突棱(2)从所述转子体(1)的两端向中间螺旋延伸,包括始端(5)和终端(6),所述始端(5)为突棱(2)上起始于转子体端面的一端,所述终端(6)为与所述始端(5)对应的突棱(2)上的另一端;所述突棱(2)的棱顶(7)上分别设置有若干齿槽(8),沿所述始端(5)到所述终端(6)方向上,每条突棱(2)上的所述齿槽(8)的宽度差不变,且所述齿槽(8)与齿槽(8)之间的距离逐渐变小;所述齿槽(8)的开口方向平行于所述转子体(1)的端面,所述齿槽(8)与相邻齿槽(8)之间设置有逐渐变化的齿槽间距(9);相邻两所述齿槽(8)的宽度差是定值,相邻两所述齿槽间距(9)的宽度差也是定值,所述齿槽(8)及齿槽间距(9)的尺寸由突棱(2)的长度决定;所述长棱上齿槽位置最靠近始端位置的这一条长棱作为第一长棱(11),沿所述第一长棱(11)螺旋方向的相邻长棱为第二长棱(12),沿所述第一长棱(11)螺旋方向的反方向的相邻长棱为第三长棱(13),所述齿槽(8)与齿槽间距(9)在所述转子体(1)轴线上的投影位置关系为:在沿所述始端到终端的方向上,所述第一长棱(11)上第一个齿槽间距的投影长度=所述第二长棱(12)上第一个齿槽的投影长度+所述第三长棱(13)上第一个齿槽的投影长度,且第三长棱(13)上第一个齿槽的投影在所述第二长棱(12)上第一个齿槽的投影的前端。

2.根据权利要求1所述的六棱锯齿型动态变间隙密炼机转子,其特征在于,所述密炼机转子为剪切型转子,所述突棱(2)位于所述转子体(1)基圆外表面圆周上,所述突棱(2)的长度由转子体(1)的尺寸确定,同时通过所述长棱(3)和短棱(4)合适的长度选择保证转子的轴向力与周向力均衡。

3.根据权利要求2所述的六棱锯齿型动态变间隙密炼机转子,其特征在于,三条所述长棱(3)的相位差与三条所述短棱(4)的相位差在110°至130°的范围上,相邻的两条突棱(2)的相位差在110°至130°的范围上。

4.根据权利要求3所述的六棱锯齿型动态变间隙密炼机转子,其特征在于,所述突棱(2)上的齿槽(8)的深度在转子的同一圆周方向的三条棱上,分别呈深浅两种间隙变化,所述齿槽(8)的深度由突棱(2)的长度与转子体(1)的体积决定。

5.根据权利要求4所述的六棱锯齿型动态变间隙密炼机转子,其特征在于,所述转子体(1)的任一轴向截面上,所述齿槽(8)的底面在所述轴向截面上的投影均在以所述转子体(1)为圆心的齿槽圆(10)上,且所述齿槽圆(10)的半径呈深浅两种变化。

6.根据权利要求1所述的六棱锯齿型动态变间隙密炼机转子,其特征在于,所述长棱(3)的螺旋角的范围为15°至50°,所述短棱(4)的螺旋角的范围为20°至55°。
