专利号: 2016107383973
申请人: 宁波市鄞州德艺缝制设备有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 缝纫;绣花;簇绒
更新日期:2024-11-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

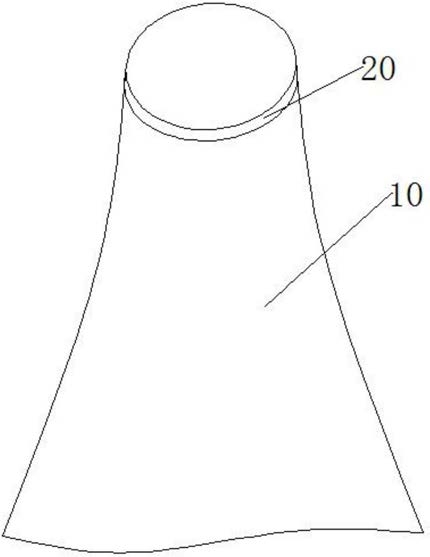

摘要:

权利要求书:

1.一种环向缝纫机构,其特征在于,包括:

工作台(1),所述工作台(1)上形成有一工作平面(11),所述工作平面(11)上纵向贯穿开设有一通槽(12),且所述通槽(12)内环向嵌装有多个可自由滚动的滚珠;

升降杆(5),可纵向移动的穿设于所述通槽(12)中,且所述升降杆(5)的上端形成有一呈圆柱形结构或圆台形结构的置物台(7),用以安置待缝纫的衣物;

缝纫机构(2),安装于所述工作台(1)上,且所述缝纫机构(2)的缝纫针(21)面向所述置物台(7)的侧面;

举升气缸(5),纵向设置于所述工作平面(11)的下方,且所述举升气缸(5)的活塞杆的端部与所述升降杆(5)的下端固定相连,用以带动所述升降杆(5)纵向移动;

传动箱(3),所述举升气缸(5)尾部的气缸座纵向固连一传动轴(51),且所述传动轴(51)伸入所述传动箱(3)内,所述传动箱(3)的一侧安装有一驱动电机(8),所述驱动电机(8)的电机轴伸入所述传动箱(3)内并与所述传动轴(51)传动相连,用以由所述驱动电机(8)带动所述传动轴(51)绕自身轴线水平转动,进而带动所述传动轴(51)上方的所述举升气缸(5)、升降杆(5)以及置物台(7)水平转动;

控制箱(4),安装于所述工作平面(11)的下方,所述控制箱(4)内具有控制电路连通或关闭的电动开关和控制气路连通或关闭的气动开关,其中,所述驱动电机(8)和所述缝纫机构(2)均通过所述电动开关与外部供电设备相电连,所述举升气缸(5)通过所述气动开关与外部供气设备(9)气动相连,且于所述控制箱(4)外形成有分别用以控制所述电动开关开启和关闭的第一启动按钮(41)和第一关闭按钮(42)、分别用以控制所述气动开关开启和关闭的第二启动按钮(43)和第二关闭按钮(44)。

2.如权利要求1所述的环向缝纫机构,其特征在于,还包括多根环形皮筋(71),用以在衣物安置于所述置物台(7)上后将衣物扎紧临时固定在所述置物台(7)上,且至少一根所述环形皮筋(71)套设在所述置物台(7)下方的衣物外。

3.如权利要求2所述的环向缝纫机构,其特征在于,于所述传动轴(51)伸入所述传动箱(3)内的一端套装有第一锥形齿轮(52),所述驱动电机(8)的电机轴伸入所述传动箱(3)内的一端套装有与所述第一锥形齿轮(52)相啮合的第二锥形齿轮(82)。

4.如权利要求3所述的环向缝纫机构,其特征在于,所述传动箱(3)上纵向贯穿开设有用以穿设所述传动轴(51)的通道,且所述通道内安装有轴承(53),所述轴承(53)套装于所述传动轴(51)上。

5.如权利要求4所述的环向缝纫机构,其特征在于,所述驱动电机(8)为一减速电机。
