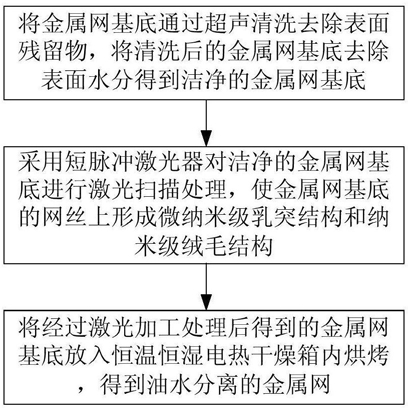

1.具有超亲水/水下超疏油性的油水分离金属网制造方法，其特征在于，包括以下步骤：步骤一：将金属网基底通过超声清洗去除表面残留物，将清洗后的金属网基底去除表面水分得到洁净的金属网基底；

步骤二：利用激光加工技术，采用短脉冲激光器对步骤一中得到的洁净的金属网基底进行激光扫描处理，使金属网基底的网丝上形成微纳米级乳突结构和纳米级绒毛结构；

步骤三：将步骤二经过激光加工处理后得到的金属网基底放入电热干燥箱内烘烤，得到油水分离的金属网；所述的金属网基底放入电热干燥箱内烘烤，烘干温度为80℃，时间为

20min。

2.根据权利要求1所述的具有超亲水/水下超疏油性的油水分离金属网制造方法，其特征在于，步骤一中所述的超声清洗具体为：将金属网基底依次放入丙酮、无水乙醇和去离子水分别进行超声清洗10min，以去除表面残留物。

3.根据权利要求1或2所述的具有超亲水/水下超疏油性的油水分离金属网制造方法，其特征在于，步骤一中所述的将清洗后的金属网基底去除表面水分具体为：将金属网基底用冷风吹干或室温自然晾干。

4.根据权利要求1或2所述的具有超亲水/水下超疏油性的油水分离金属网制造方法，其特征在于，所述的金属网基底为不锈钢网、铜网或钛网。

5.根据权利要求1或2所述的具有超亲水/水下超疏油性的油水分离金属网制造方法，其特征在于，所述金属网的目数为50～1000目数。

6.根据权利要求1或2所述的具有超亲水/水下超疏油性的油水分离金属网制造方法，其特征在于，步骤二所述的短脉冲激光器波长为570～1064nm，平均功率小于300W。

7.根据权利要求1或2所述的具有超亲水/水下超疏油性的油水分离金属网制造方法，其特征在于，步骤二中激光加工过程时，激光频率可调，间距分别为10～100μm。
